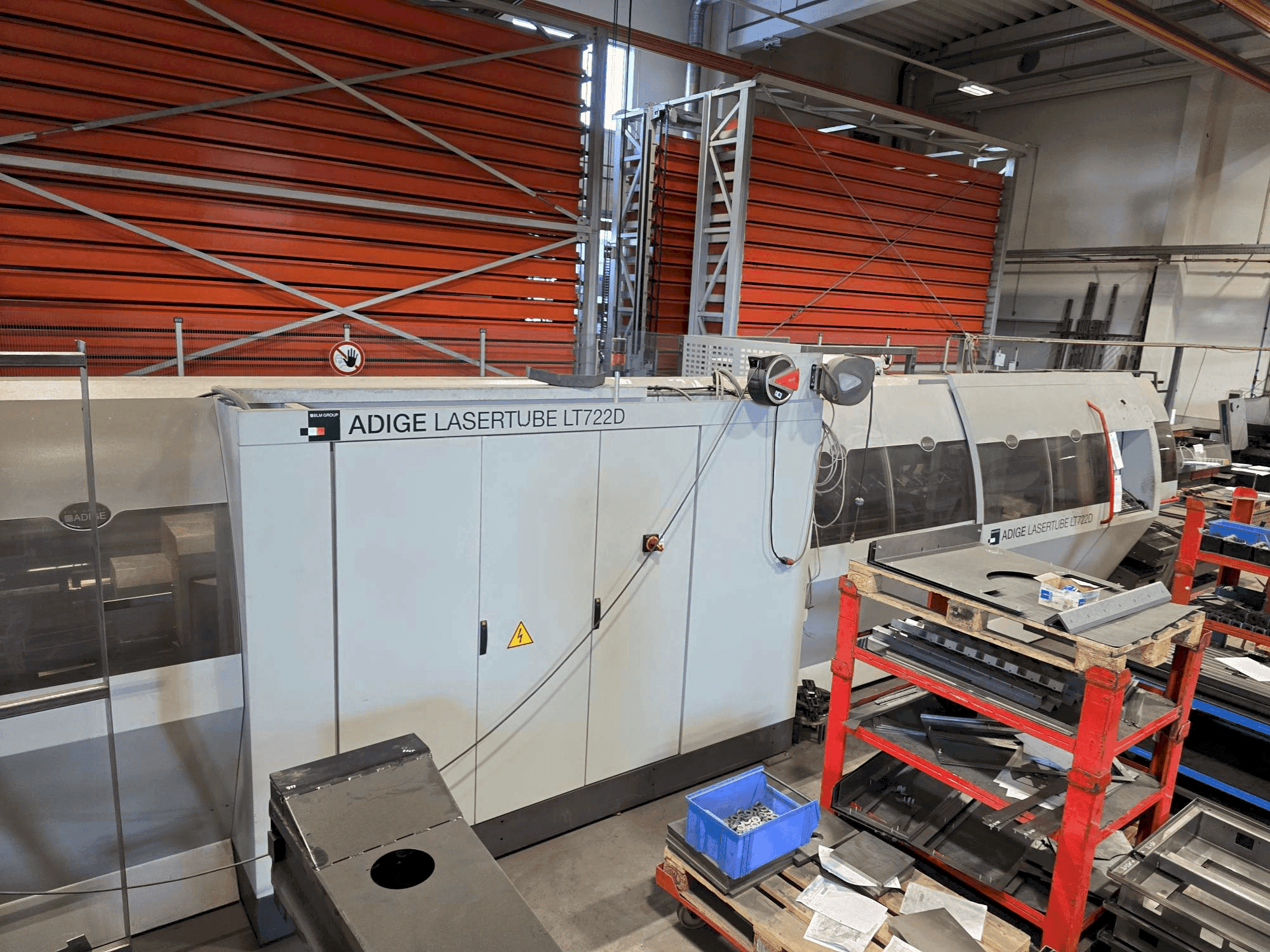

ADIGE - LASERTUBE LT722DDE-CUT-ADI-2021-00001

• Polouzavřený, difuzně chlazený co2 laserový zdroj rofin dc 025 compact. Jmenovitý výkon: 2500 W.

• Hlavní modul automatického vykládacího systému s 1osou řízenou podpěrou pro obráběnou trubku.

• Programem řízené vykládání

• Rozšiřující modul automatického vykládacího systému pro délky dílů až 4500 mm.

• Třídění dobrých dílů dopředu (strana stolu) a dozadu (strana nakladače).

• Třídění odřezků a odřezků do kazety

• Vhodné pro zpracování otevřených profilů (plochých, l, c a u-profilů).

• Specifická mechanická zařízení a procesní úpravy pro otevřené profily

• Vhodné pro zpracování trubek z měkké nebo nerezové oceli

• Rozměry kruhových trubek: Ø 12-140 mm

• Rozměry čtvercových trubek: 12 x 12 mm až 120 x 120 mm

• Rozměry obdélníkových/plochých oválných trubek: strana 10 mm až max. 140 mm

• Maximální rozdíl stran pro obdélníkové/ploché oválné trubky: 110 mm

• Obvod obrobku: vepsaný do kruhu o průměru 170 mm

• Maximální hmotnost trubky: 15 kg/m; maximálně 100 kg celkem

• Vybavení a funkce vykládacího zařízení

  • Vybavení pro nakladač svazků 6,5 m pro trubky/trubky s citlivým povrchem: Pryžové opláštění řetězů pro posuv materiálu. Plastové opláštění nakládacích a přidržovacích částí trubek/trubek až do oddělení.

  • Hlavní modul automatického vykládacího zařízení, s: Podpěra pro zpracovávanou trubku/potrubí řízená v 1 CNC ose. Programem řízené vykládání.

  • Rozšiřující modul automatického vykládacího zařízení pro dílčí délky do 4 500 mm, s: Třídění dobrých dílů: Vpředu (na straně konzoly), od 250 mm do 4 500 mm. Vzadu (strana nakladače) až do 4 000 mm. Třídění konců plodin a zbytků v délce do 250 mm do kazety.

  Specifikace trubek

  • Kulaté trubky: Průměr $\text{12 mm}$ až $\text{140 mm}$.

  • Čtvercové trubky: $\text{12 x 12 mm}$ až $\text{120 x 120 mm}$.

  • Obdélníkové/ploché oválné trubky: strana $\text{10 mm}$ až do strany max. $\text{140 mm}$. Maximální rozdíl stran: $\text{110 mm}$. Musí se dát vepsat do kruhu o průměru $\text{170 mm}$.

  • Maximální hmotnost trubky: $\text{15 kg/m}$ (celkem maximálně 100 kg).

Další vybavení

• Univerzální držák řezací hlavy PRECITEC AK-HP pro bezkontaktní kontrolu vzdálenosti.

• Kapacitní snímač vzdálenosti se zesílenou keramickou částí.

• Tlaková odolnost do 25 barů

• Smíšené chlazení (voda a suchý vzduch) pro držák čočky/horní část čočky

• Chlazení keramické části a trysky suchým vzduchem

• Automatický nakladač svazků trubek pro počáteční délky od 3200 do 6500 mm

• Možnost nakládání pomocí mostového jeřábu

• Speciální nakladač pro čtvercové, obdélníkové a ploché oválné trubky

• Oddělování trubek se stanicí pro měření délky

• Zařízení pro nakladač svazku trubek o délce 6500 mm pro trubky s citlivým povrchem

• Včetně softwaru pro vkládání Artube
