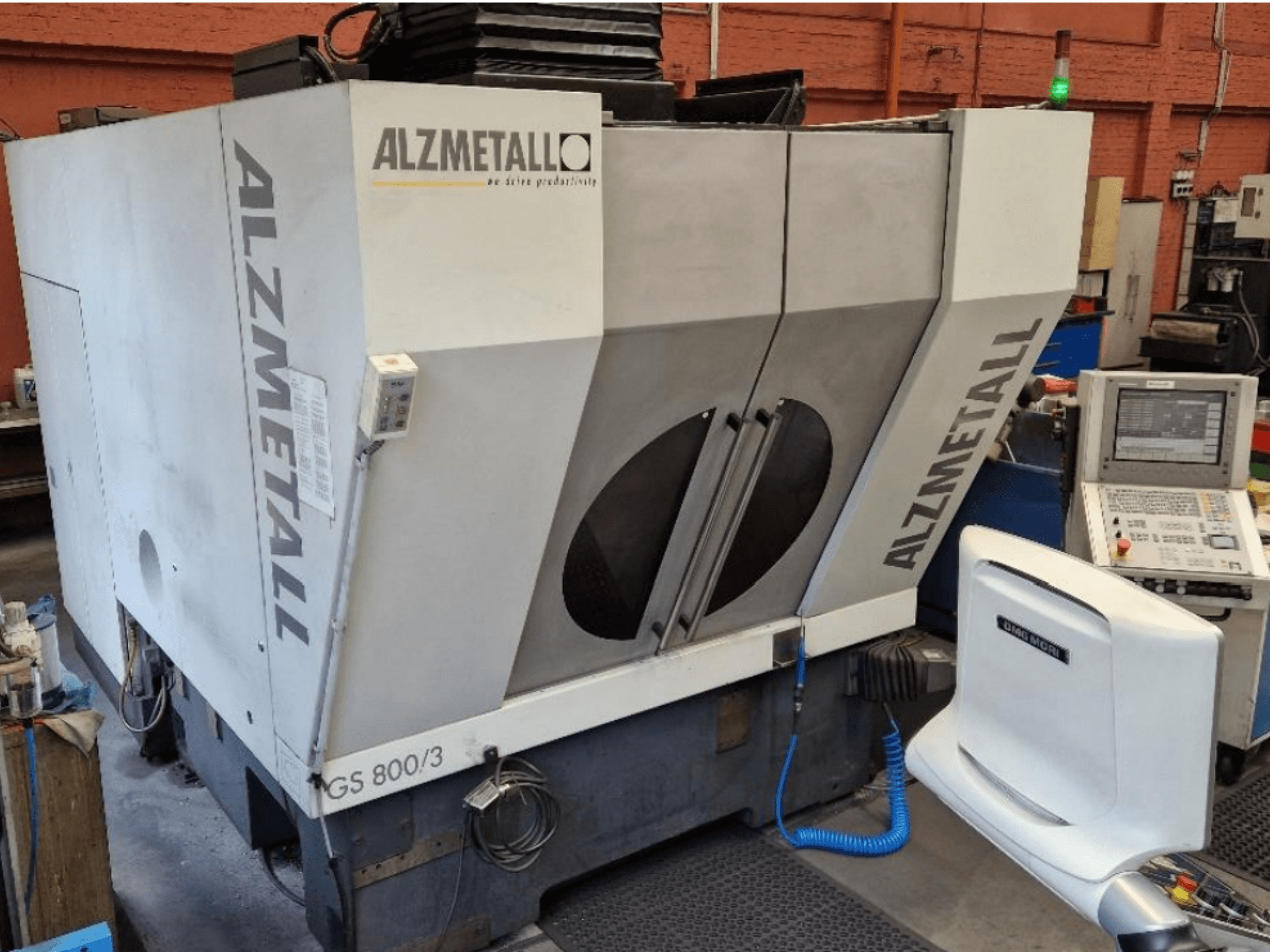

Alzmetall - GS 800/3DE-MIL-ALZ-2008-00002

- Vzdálenost vřetena od pevného stolu: 150 – 650 mm

- T-drážky stolu: 9 T-drážek podle normy DIN 650 ve směru osy X, 14 drážek šířky H12 s roztečí 100 mm, 14 drážek H7 pro středové vyrovnání, stůl snížený o 80 mm

- Typ vřetena: Vodou chlazené vysokofrekvenční motorové vřeteno s hybridními ložisky vřetena a olejovo-vzduchovým mazáním

- Kužel vřetena: HSK-A63 podle normy DIN 69893 -

- Max. točivý moment: 139 Nm při 25 % pracovní cyklu - Vlastnosti vřetena: nové vřeteno v roce 2025, kompenzace tepelné roztažnosti, vzduchové těsnění, profukování vzduchovým proudem středem vřetena

- Rychlý posuv (X/Y/Z): 45 m/min

- Max. zrychlení (X/Y/Z): 10 m/s²

- Max. posuvná síla (X/Y/Z): 10 kN při 40 % pracovním cyklu

- Měřicí systémy: Dva přímé lineární měřicí systémy pro osy X/Y, přímý lineární měřicí systém pro osu Z

- Přesnost polohování (Tp): 0,007 mm podle normy DIN ISO 230-2

- Zásobník nástrojů: Řetězový zásobník s 33 pozicemi pro nástroje

- Systém výměny nástrojů: Zvedací systém

- Max. průměr nástroje: 90 mm (plná konfigurace) / 130 mm (s volnými sousedními pozicemi)

- Max. délka nástroje: 300 mm

- Max. hmotnost nástroje: 10 kg

- Max. celková hmotnost nástrojů: 160 kg

- Doba výměny nástroje: cca 2 sekundy

- Doba mezi jednotlivými úběry: cca 6 sekund

- Provozní napětí: 3× 400 V

- Síťová frekvence: 50 Hz

- Celkový jmenovitý proud: 55 A

- Pojistky napájecího vedení: 63 A gG - Požadovaný přívodní tlak: min. 6 bar

- Požadovaný typ rozvodu: rozvod TN

- Přepravní rozměry: cca 2 250 mm (š) x 4 760 mm (h) x 2 800 mm (v)

- Doplňkové vybavení a funkce:

- 3D dotykový snímač HEIDENHAIN TS 640 s infračerveným přenosem

- Automatické měření nástrojů HEIDENHAIN TT 140

- Elektronický ruční ovladač HR 410

- Automatické roletové krytí střechy

- Škrabkový dopravník třísek (pro krátké kovové třísky o délce až 80 mm)

- Celokovový plášť z ocelového plechu

- Vnitřní obložení obráběcího prostoru z nerezové oceli

- Osvětlení pracovní oblasti - Elektricky zabezpečené horizontální posuvné dveře s mechanickým zámkem

- Chlazení rozvaděče

- Chybějící/neobsažené součásti: Nádrž na chladicí kapalinu NENÍ součástí dodávky (bez nádrže na chladicí kapalinu, bez čerpadel, bez hadice pro proplachování třísek)
