AMADA - Jupiter SystemDE-OTH-AMA-2021-00001

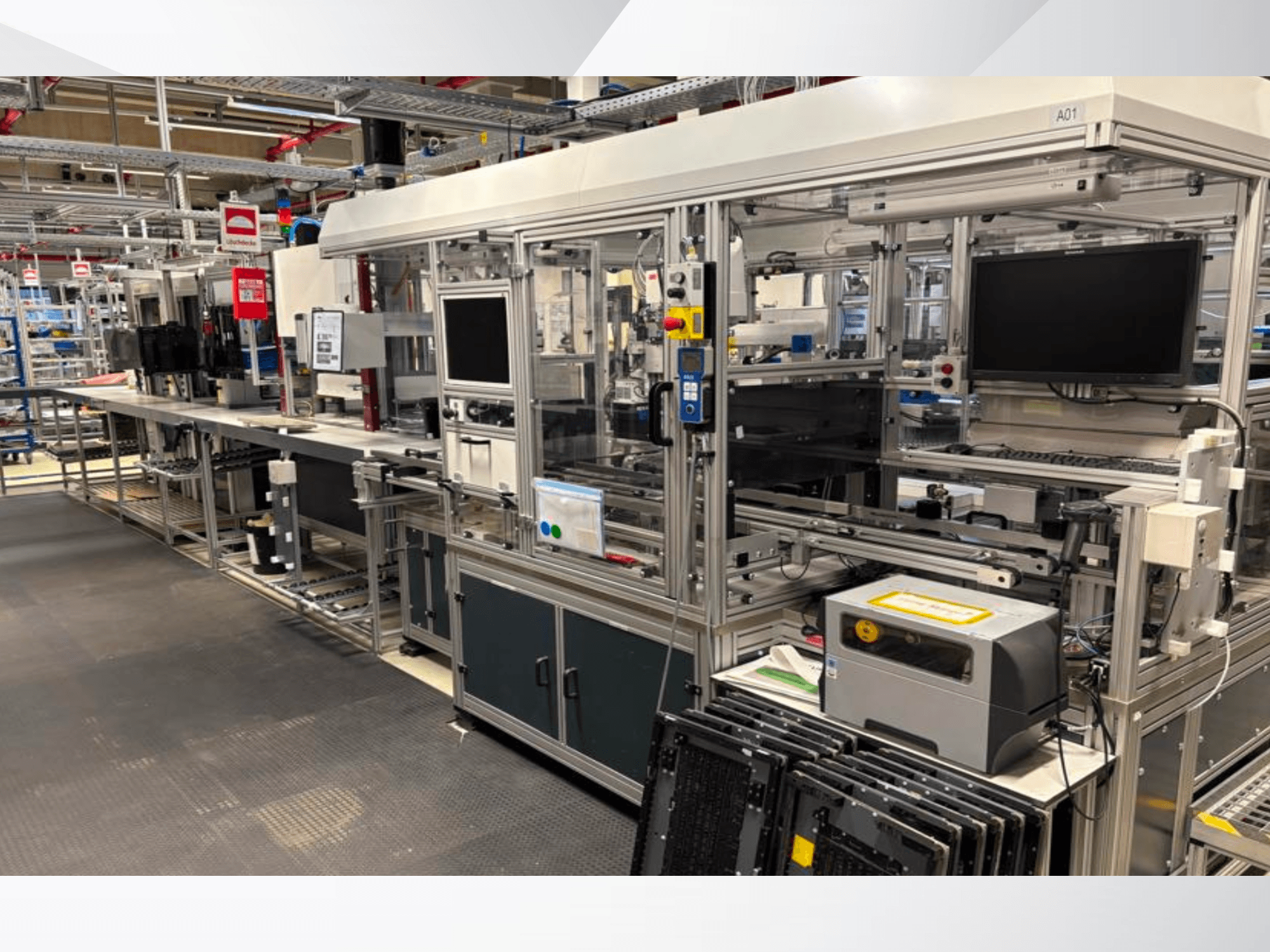

K dispozici je 40 kusů systémů Jupiter (jako celek): automatizace svařování zahrnuje portálový řídicí systém XYZ, řízení svařování, monitorování svařování, kamerový systém a datové připojení. Chladicí jednotky nejsou součástí dodávky.

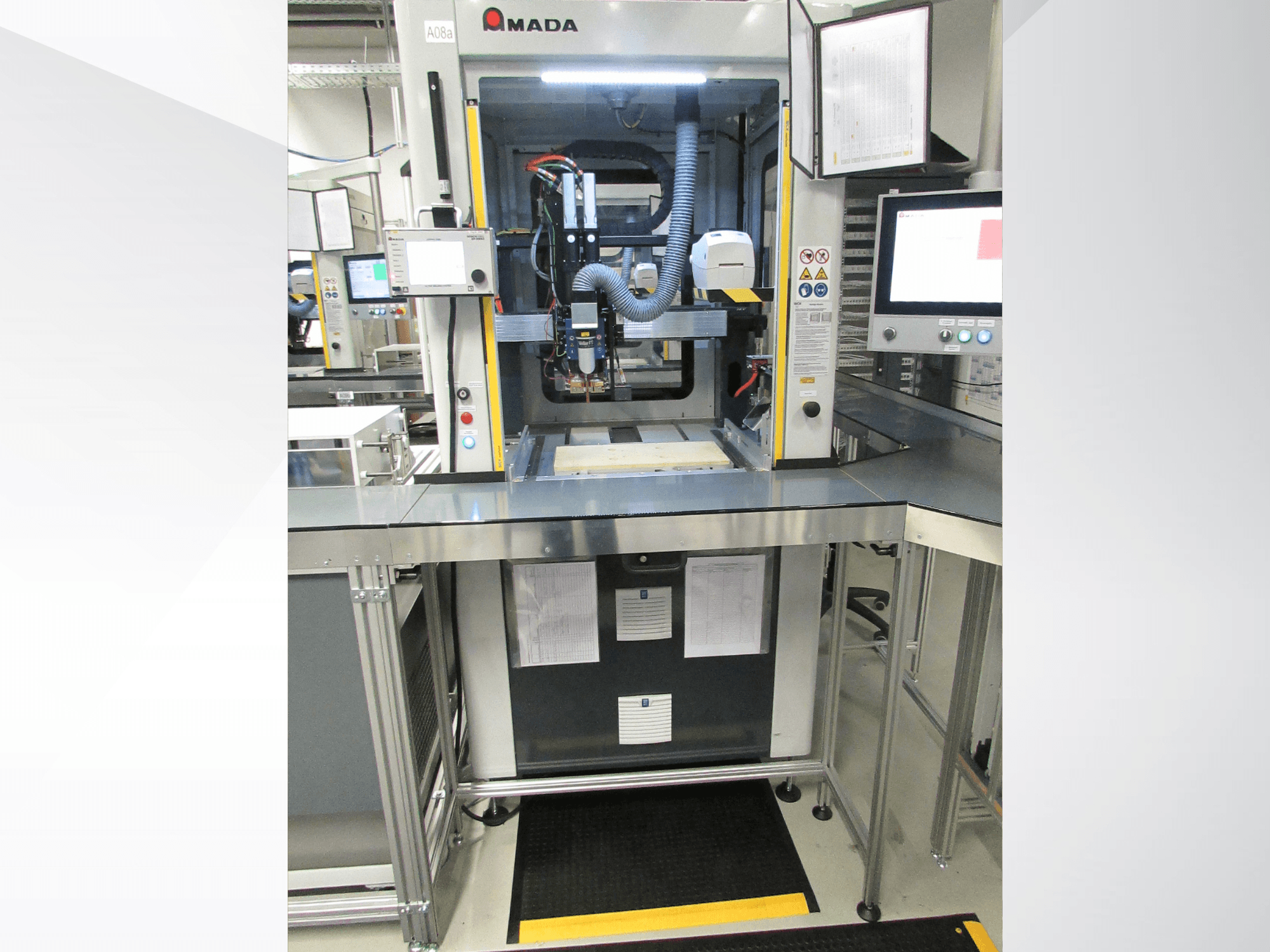

Pokročilá svařovací souprava AMADA Jupiter pro baterie (2021)

Obecné

• Model: Jupiter Advanced Battery Pack Welder

• Stav: Velmi dobrý / Dobře udržovaný

• Rozměry stroje: 1 200 × 1 200 × 2 300 mm

• Systém řízený PLC

• Svařovací řídicí jednotka ISQ / MNC

Typ stroje

• Automatizovaný systém pro mikrosvařování odporem

• Svařovací systém pro bateriové sady / bateriové moduly

Technologie svařování

• Mikroodporové svařování

• Frekvence: 10 kHz

Pracovní prostor

• Pracovní prostor: 624 × 550 mm

• Svařovací plocha (max.): 540 × 450 mm

• Zorné pole (max.): 540 × 450 mm

Výkon

• Doba svařovacího cyklu: 1,8 s (od bodu svaru k bodu svaru)

• Doba vizuální kontroly: 1,2 s (od jednoho kontrolního bodu k druhému)

• Provozní doba: rozsah 5 000–40 000 h

Elektrické údaje

• Napájení: 400 VAC

• Hlavní pojistka: 40 A

• Příkon: 2 kVA

Pneumatika

• Požadavky na stlačený vzduch: 6 bar čistého suchého vzduchu

Volitelné vybavení, není součástí dodávky

• Robotický nakládací systém

• Vizuální systém

• Sledovatelnost v databázi SQL

• Držáky elektrod

• Náhradní elektrody

Volitelný robotický nakládací systém

Obecné

• Použití: Automatické nakládání a vykládání bateriových bloků

• Integrace: Svařovací systém AMADA Jupiter

• Robotický nakládací stroj 25

Vybavení

• Automatická manipulace s díly

• Integrovaná vizuální kontrola

• Integrovaný svařovací proces

Volitelně: 3x ASIC Robotics Steckautomat V (2022), cena na vyžádání

Obecné

• Výrobce: ASIC Robotics AG

Použití

• Automatické vkládání / montáž bateriových článků

• Vhodné pro články 18650

• Vhodné pro články 21700

Kompatibilní typy držáků článků

• Senec V2

• StreetScooter V6

• Ocado

• Lightyear

Výkon

• 1 × 4 články současně: cca 1,0 s/článek

• 2 × 2 články současně: cca 1,0 s/článek

• 4 × 1 článek: cca 1,3 s/článek

• Technická účinnost: 95 %

Elektrické údaje

• Napětí: 3 × 400 / 230 VAC

• Frekvence: 50 Hz

• Jistič: 25 A

• Napájecí kabel: 6 mm²

Pneumatika

• Provozní tlak: 6–10 bar

• Připojení vzduchu: Zásuvka Ø14

• Kvalita vzduchu: Suchý a bezolejový

Rozměry

• Výška stroje ASIC Roboter včetně signalizační věže: 2 720 mm

Hmotnost

• Cca 2 100 kg

Podmínky prostředí

• Teplota okolí: +5 °C až +40 °C

• Relativní vlhkost: 45–85 % bez kondenzace

Hlučnost

• Průměrná hladina hluku: 75 dB(A)
