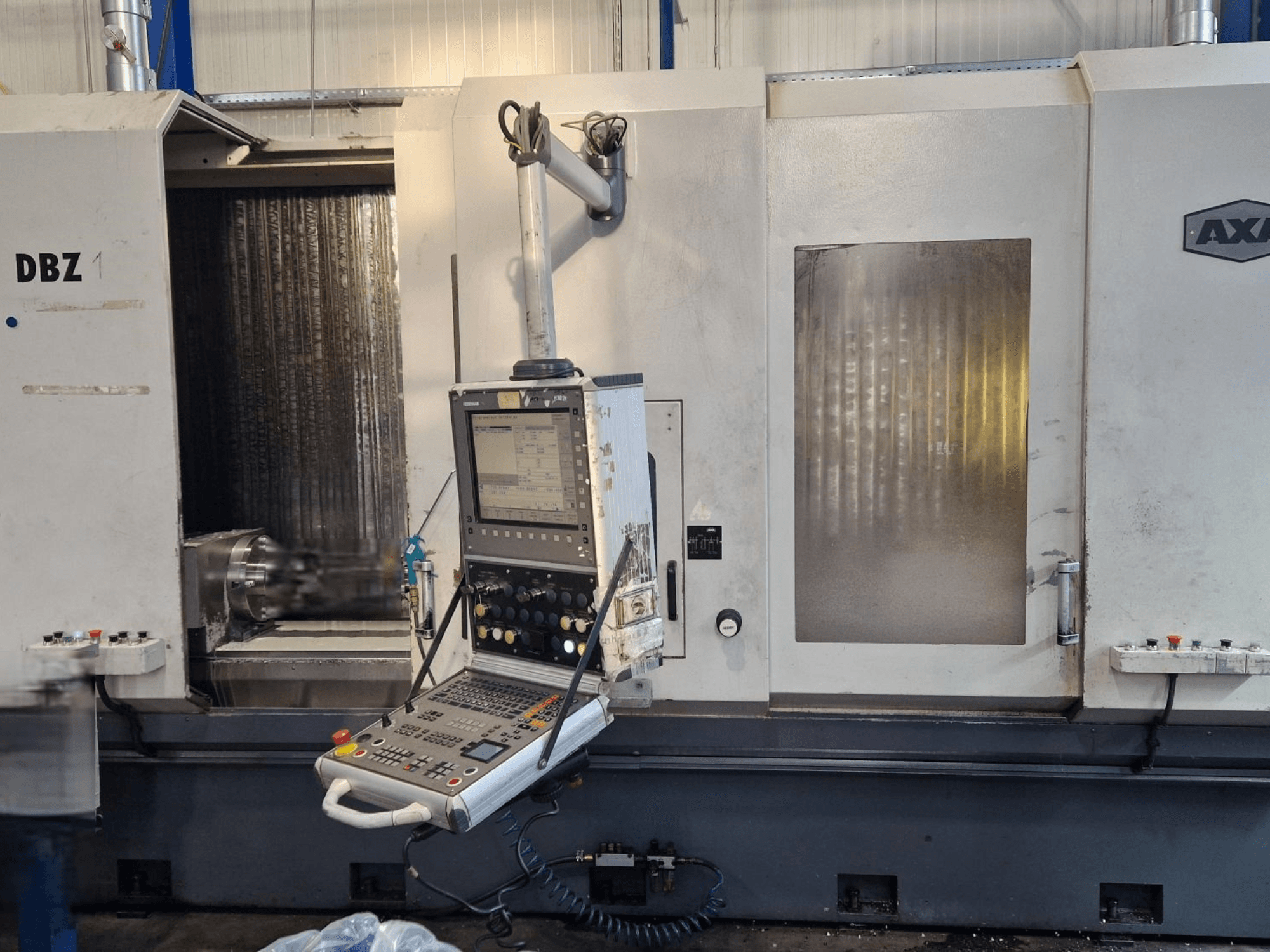

AXA - DBZAT-MIL-AXA-2010-00001

• Provozní doba vřetena: 36 604 h (ověřeno na základě snímku)

• Provozní hodiny: 40 049,8 h

• Počet hodin, kdy byl stroj zapnutý: 81 189 h

• Rozsah pohybu osy X: 2 × 750 mm (kyvný provoz)

• Rozsah pohybu osy Y: 500 mm

• Rozsah pojezdu osy Z: 600 mm

• Upínací plocha / rozměry stolu: 1 350 × 500 mm vpravo a vlevo (2×)

• Max. zatížení stolu: 800 kg/m²

• Typ vřetena: Motor s dutou hřídelí, vodou chlazený

• Rozsah otáček vřetena: 30 – 8 000 ot./min (udávaná max. hodnota 10 000 ot./min / Nmax 12 000 ot./min)

• Výkon vřetena (40 % ED): 30,0 kW

• Výkon vřetena (100 % ED): 20,0 kW

• Točivý moment vřetena (40 % ED): 143,2 Nm

• Točivý moment vřetena (100 % ED): 95,5 Nm

• Držák nástroje: SK 40

• Kapacita měniče nástrojů: 22 pozic (typ deska/disk)

• - Max. průměr nástroje: 85 mm (135 mm s volnými sousedními pozicemi)

  - Max. délka nástroje: 400 mm

  - Max. hmotnost nástroje: 8 kg (při L=400 mm) / 5,5 kg (při L=200 mm)

  - Rychlopohyb po ose X: 25 m/min

  - Rychloposuv po ose Y: 25 m/min

  - Rychloposuv po ose Z: 20 m/min

  - Napětí elektrického připojení: 3× 400 V / 230 V / N / PE, 50 Hz

  - Připojené zatížení: 55 kVA

  - Záložní pojistka: max. 100 A

  - Řídicí napětí: 24 V

• Celkové rozměry: 4500 × 2250 × 2700 mm

• Výměna nástrojů: Deskový systém výměny nástrojů

• Konstrukce/konfigurace: Pohyblivý sloup; levá/pravá pracovní oblast (pendulové obrábění)

• Bezpečnost/kryt: Údržbové dvířka

Doplňkové vybavení

• NC otočný stůl RTA 200 s hydraulickým protilehlým ložiskem (4. osa)

• Upínací systém: Hydraulika pro pravou a levou pracovní oblast, včetně rotačního spojovacího prvku pro 4. osu

• Vnitřní přívod chladicí kapaliny (IKZ)

• Dopravník třísek

• Systém emulze (chladicí kapaliny)

• Chladicí jednotka (chladič)

• Na jedné upínací straně je namontována 4. osa. Je součástí dodávky.
