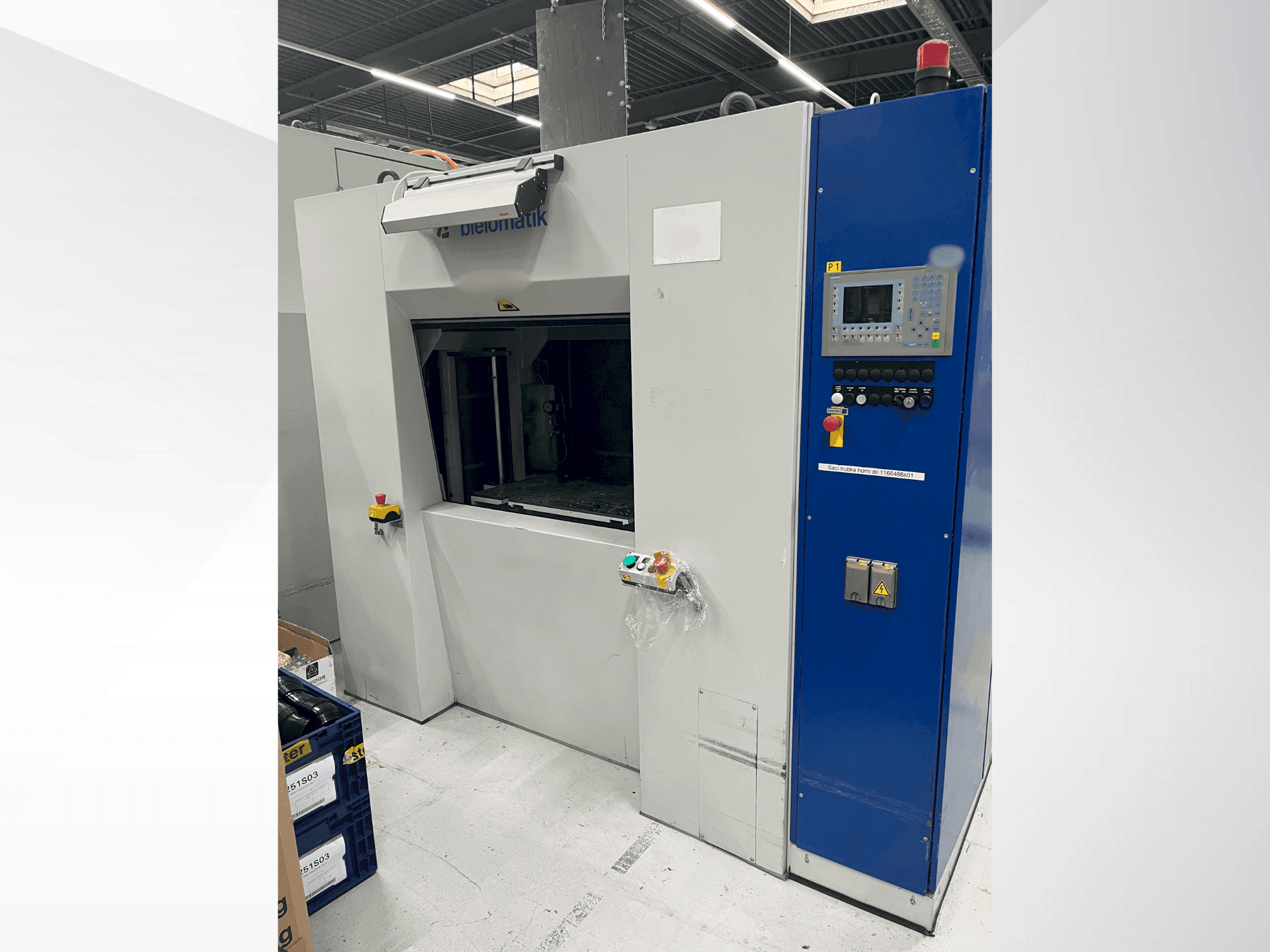

bielomatik - K3212DE-OTH-BIE-2014-00002

Výhody stroje

Kvalitativní výhody stroje

• Upínací plocha zvedacího stolu: max. 920 mm x 530 mm
• Upínací plocha vibrační jednotky: max. 900 mm x 540 mm
• Amplituda (nastavená hodnota): 0. 3–1. 2 mm s rozlišením ± 0,01 mm
• Tolerance, nastavitelná v krocích: ± 0,1 mm až ± 0,4 mm
• Frekvenční rozsah: cca. 170 hz – 240 hz
• Svařovací síla: max. 11400 n
• Hnací síly: do max. 2 x 10700 n
• Amplituda musí být nastavena přibližně o 0,2 mm menší, než je minimální vůle svařovaných částí, aby se zabránilo poškození vibrační jednotky.
• Doba cyklu závisí na několika faktorech, včetně kvality a jednotnosti svařovaných dílů, údržby stroje a dostupnosti svařovaných dílů.

Technické výhody stroje

• Jmenovité napětí: 3 fáze / 380 v
• Frekvence: 50 hz
• Proud při plném zatížení: 25 a
• Napájení jištění pojistkou: 32 a
• Zkratová vypínací schopnost: 10 ka
• Výkon zařízení: 17 kva
• Ovládací napětí: ac 230 v / dc 24 v
• Potřebná podlahová plocha: cca. 5600 x 4800 mm
• Zvedací stůl (vertikální zdvih): max. 500 mm
• Šířka otvoru: max. 705 mm

Informace navíc

Stroj je stále pod proudem
