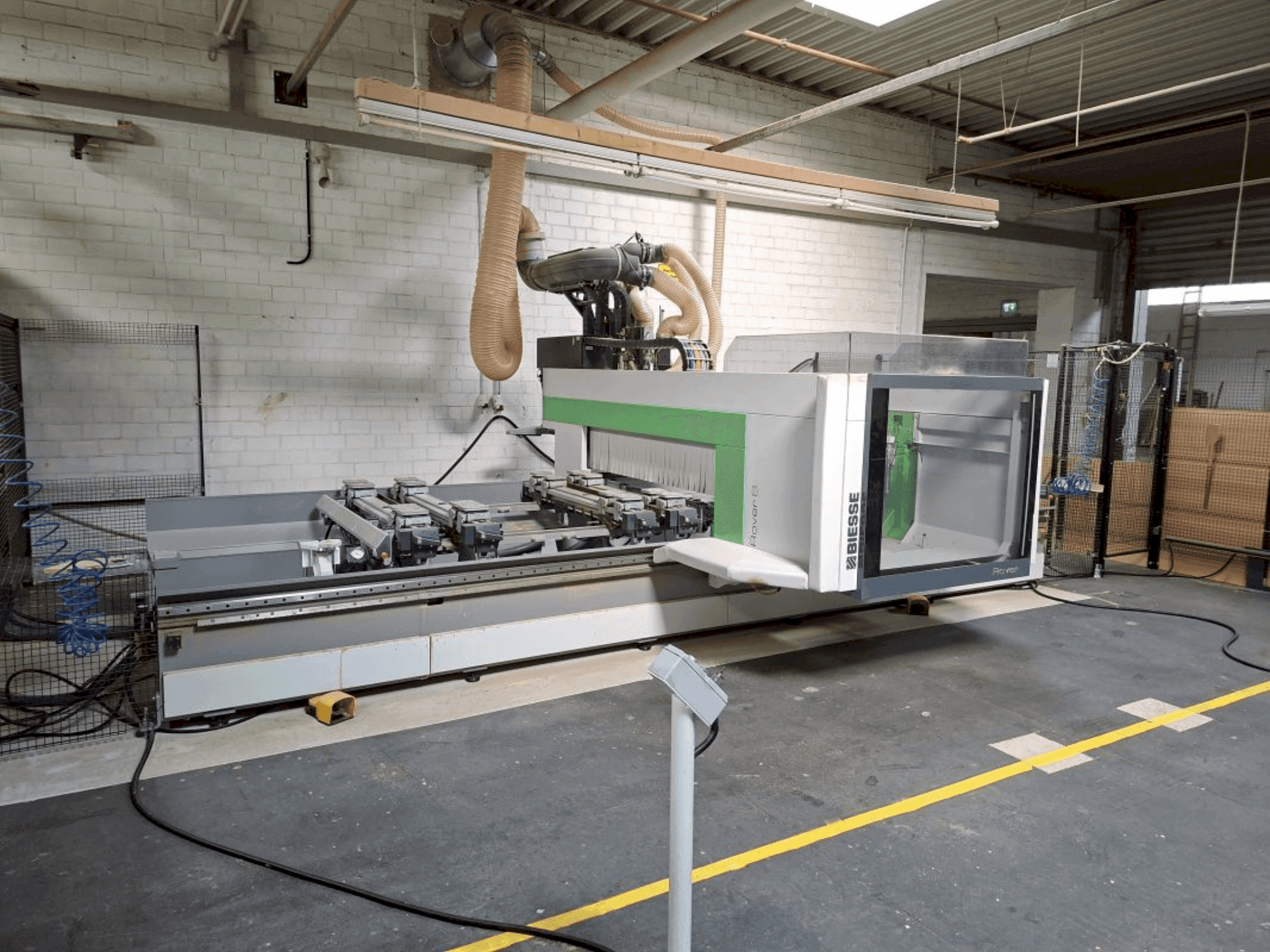

BIESSE - Rover B 1650DE-CNC-BIE-2015-00001

Další vybavení

• Samovolně plovoucí kopírovací jednotka HSK F63 pro frézování s konstantní hloubkou, průměr nástroje 62 mm
• Běží v prostředí Windows
• Běží v prostředí Windows
• Běží v prostředí Windows
• Běží v prostředí Windows

Výhody stroje

Technické výhody stroje

• Z = 200 mm s moduly v = 74 mm // z = 245 mm s moduly v = 29 mm
• 1650 mm s tloušťkou do 60 mm na modulech v = 74 mm // 1600 mm s tloušťkou nad 60 mm na modulech v = 74 mm
• Podpěry obrobků: 8 podpěr obrobků ats, 32 nosičů modulů
• Pneumatický systém: rozdělení na 2 pracovní oblasti v ose x
• Doraz zadní řady: zdvih 140 mm
• Doraz prostřední řady: umístěný ve vzdálenosti 820 mm, zdvih 140 mm
• Doraz přední řady: umístěný ve výšce 1460 mm, zdvih 140 mm
• 4 boční dorazy se zdvihem 140 mm (2 levé + 2 pravé)
• 2 další boční dorazy se zdvihem 140 mm (1 levý + 1 pravý)
• 4 odnímatelné středové dorazy se zdvihem 140 mm (2 levé + 2 pravé)

Informace navíc

Nástroje Obráběcí jednotka: 5 interpolačních os, 13 kW, s adaptérem HSK F63, kapalinou chlazená Rychlost: Max. 20000 ot/min Osa C: Nekonečná rotace 360°, rychlost 12,4 ot/min Osa B: Polohovací osa +/- 100°, rychlost otáčení 12,4 ot/min Vrtací hlava: BH 29 L s automatickým mazáním 16 vertikálních vrtacích vřeten, 12 v X a 4 v Y 6 horizontálních vrtacích vřeten, dvojitý výstup 1 drážkovací pila ve směru X, průměr 120 mm, maximální hloubka řezu 25 mm Otáčky vrtačky variabilně nastavitelné až do 6000 ot/min Zásobník nástrojů: Revolverový zásobník s 16 drážkami, instalovaný na jednotce X Vakuové čerpadlo: 300 m3/h s vačkou Dopravníkový pás třísek: Integrovaný do lože stroje pro velikosti 1650 a 1950
