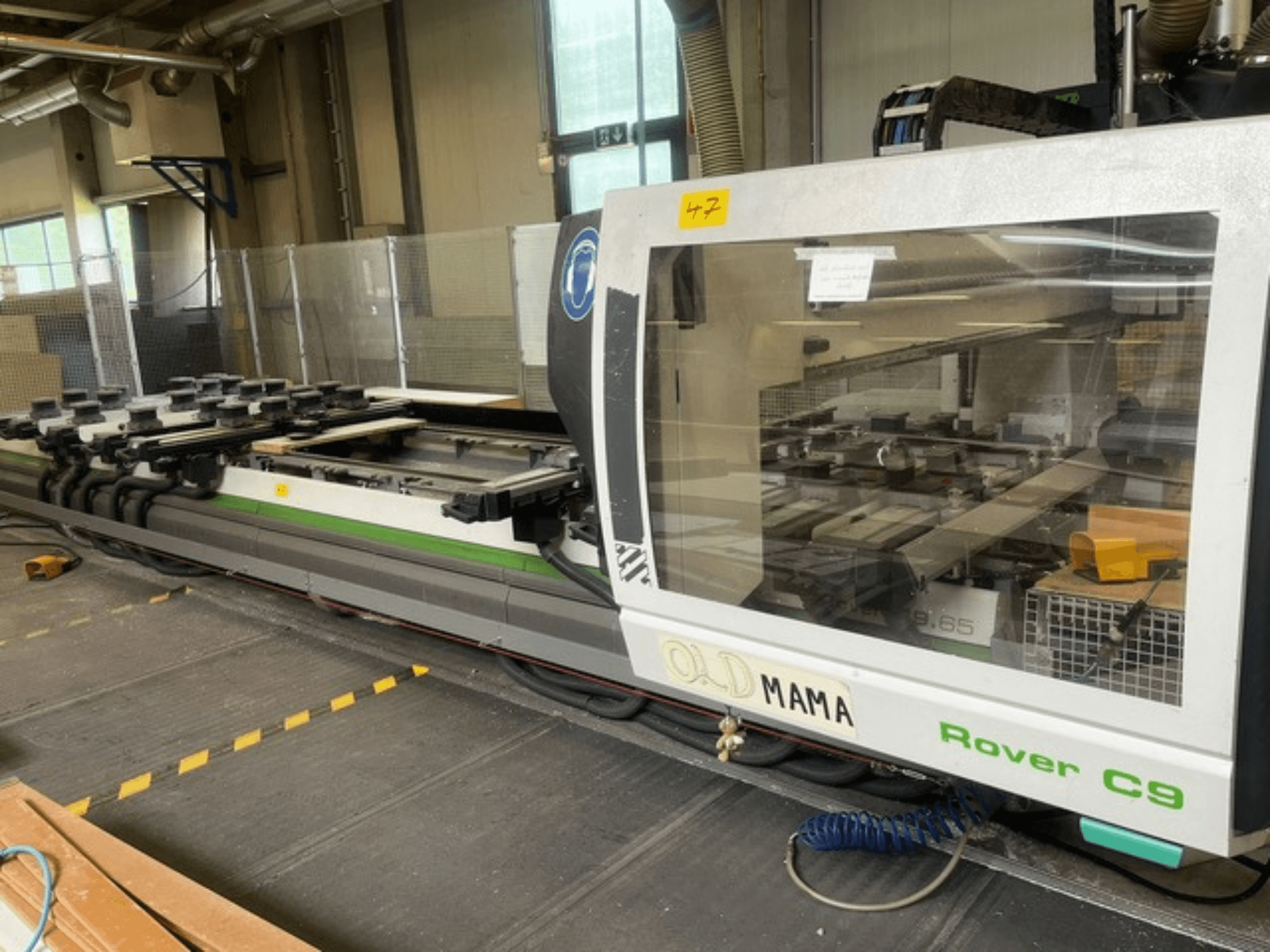

BIESSE - Rover C 9.65DE-CNC-BIE-2006-00001

• Systém pohonu osy X: ozubený hřeben a pastorek

• Systém pohonu osy Y: kuličkový šroub

• Systém pohonu osy Z: kuličkový šroub

• Vodicí systém: lineární vedení s bloky kuličkových ložisek s recirkulací

• Motory: bezkartáčové motory s digitálními pohony

• Formáty programování: DXF a CID3

• Typ hlavního vřetena: Obráběcí jednotka: 5 interpolujících os

• Výkon vřetena S1: 8 kW při 12000 ot/min.

• Výkon vřetena S6: 9 kW při 12 000 ot/min.

• Maximální otáčky vřetena: 22000 ot./min.

• Rozhraní nástroje: HSK F63

• Otáčení osy C: 360° nepřetržitě

• Otáčky osy C: 13,5 ot./min.

• Otáčení osy B: ±100° (polohování) / ±98° (interpolace)

• Otáčky osy B: 13,5 ot/min.

• Rychlost posuvu v ose Z: 30 m/min

• Vakuový systém: vícezónové vakuum s přípojkami na obou stranách

• Výkon vakuové pumpy: 250 m³/h (50 Hz) / 300 m³/h (60 Hz)

• Pracovní stůl: Systém ATS s modulárními podpěrami

• Počet podpěr obrobků: ATS - ATX: 10

• Počet modulových nosičů: 40

• Velikost modulu: 132 x 132 x H41,5 mm

• Velikost vakuového modulu: 132 x 146 x H74 mm / 132 x 54 x H74 mm

• Celková výška modulu: 115,5 mm

• Upínací systém: vakuový a pneumatický (volitelně Uniclamp)

• Upínací síla Uniclamp: 220 kg při 7 barech

• Minimální délka obrobku (Uniclamp): 140 mm

• Vrtací jednotka: BH 42 L

• Vertikální vrtací vřetena: 29

• Horizontální vrtací vřetena: 6 (dvojitý výkon)

• Průměr drážkovací pily: 120 mm

• Otáčky vrtacího vřetena: až 6000 ot/min.

• Výměna nástrojů: řetězový typ

• Kapacita výměníku nástrojů: 22 pozic

• Rozteč nástrojů: 180 mm

• Max. průměr nástroje (při plném zatížení): 175 mm

• Max. průměr nástroje (jednorázový):: 250 mm

• Maximální délka nástroje: 268 mm

• Maximální hmotnost nástroje: 7,5 kg

• Celková hmotnost nástroje: 100 kg

• Výměník nástrojů: 1 poloha

• Maximální hmotnost nástroje při vyzvedávání: 8 kg

• Elektrické napájení: 380/400/415 V 50/60 Hz

• Měnič pro vřeteno: až 14 kW

• Chladicí systém: kapalinová chladicí jednotka pro elektrovřetena (1600 W)

• Mazací systém: automatické centralizované mazání

• Bezpečnostní systém: Systém: v souladu s CE s bezpečnostními rohožemi, ochrannými kryty a nouzovým zastavením.

• Odběr třísek: integrovaný dopravník třísek

V roce 2023 stroj obdržel novou pětiosou vřetenovou hlavu HS552 A HD 0S2 + ES360 F63 9 kW.
