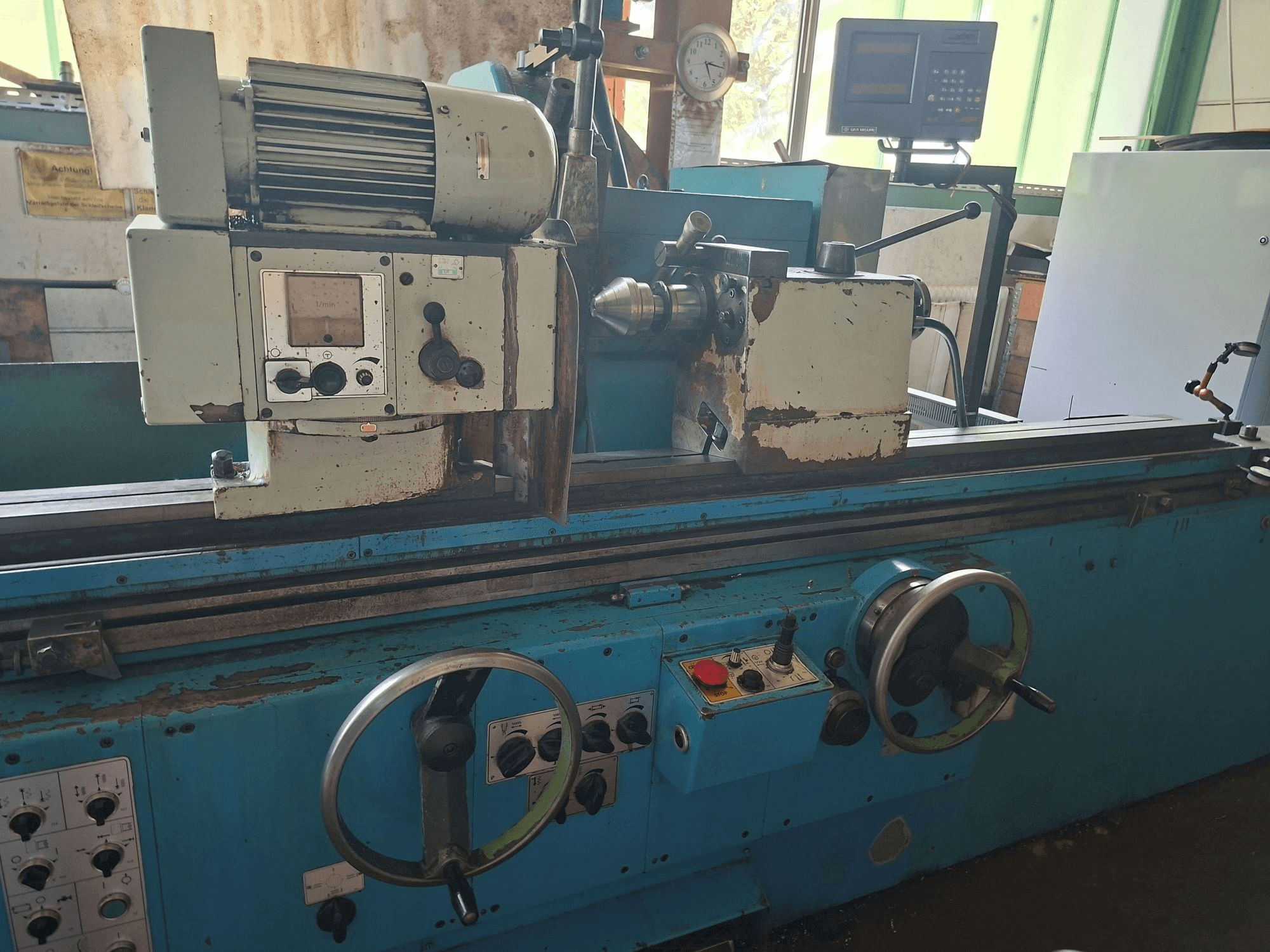

Cetos - BHU 50 A x 2000DE-GRI-CET-1999-00001

- Zdvih osy Z (podélný posuv): 2290 mm

- Zdvih osy X (příčný pohyb): > 600 mm (testováno, schopno více)

- Hydraulický rychlý posuv (osa X): 120 mm

- Max. průměr broušení: minimálně 500 mm

- Průměr brusného kotouče (nový): 500 mm

- Průměr otočného kruhu: 500 mm

- Středová vzdálenost: 2000 mm

- Rozměry brusného kotouče (průměr x šířka x otvor): 500 x 80 x 203 mm

- Průměr brusného kotouče po částečném opotřebení: 380 mm

- Minimální průměr obrobku při broušení s opotřebovaným kotoučem (380 mm): 70 mm

- Maximální šířka brusného kotouče: 200 mm

- Maximální šířka vícečlenné sady brusných kotoučů: 200 mm

- Maximální součet šířek jednotlivých kotoučů ve vícedílné sadě: 200 mm

- Průměr otáčení v otevřeném upínacím lůně: 110 mm

- Průměr otáčení v uzavřeném upínacím lůžku: 110 mm

- Kužel v vřetenu pracovní hlavy: MORSE 5

- Kónus v pouzdře koníku: MORSE 5

- Průměr upínacího sklíčidla: 200 mm

- Vnitřní průměr pouzdra pro vřeteno pro vnitřní broušení: 100 mm

- Úhel natočení pracovní hlavy: +95° / -5°

- Úhel natočení brusné hlavy: ±45°

- Úhel natočení horního stolu při rozteči 2000 mm: +5° / -3°

- Hmotnost stroje se standardním příslušenstvím (při rozteči 2000 mm): 6700 kg

- Otáčky vřetena pracovní hlavy (plynule nastavitelné): 18–112 min⁻¹ / 90–560 min⁻¹ (1. řada / 2. řada)

- Nejmenší podélný posuv stolu: 1 mm

- Největší podélný posuv stolu (při rozteči 2000 mm): 2290 mm

- Příčný posuv vřeteníku: 415 mm

- Hydraulický rychlý posuv brusné hlavy: 60 mm

- Rychlost stolu (plynule nastavitelná): 0,05–4 m/min

- Příčný posuv brusné hlavy na jeden automatický posun: 0,2 mm/ø

- Příčný posuv brusné hlavy na jeden automatický posun při jemném broušení: 0,15 mm/ø

- Automatický posuv brusné hlavy při změně směru pohybu stolu pro hloubkové broušení: 0,0005–0,01 mm/ø

- Automatický posuv brusné hlavy při změně směru pohybu stolu pro příčné broušení: 0,005–0,05 mm/ø

- Rychlost automatického posuvu brusné hlavy při hloubkovém broušení: 1 mm.min⁻¹

- Rychlost posuvu při jiskrovém posuvu: 0,015 mm/min

- Celkový příkon elektromotorů: 16 kVA

- Výkon motoru brusné hlavy: 9,5 kW

- Maximální přípustná hmotnost obrobku mezi hroty: 300 kg

- Maximální hmotnost obrobku vyčnívajícího z upínacího zařízení (včetně upínacího zařízení): 60 kg

- Posuv stolu: 6 m/min
