CHIRON - FZ 18 WDE-MIL-CHI-1996-00002
Máte další otázky? Kontaktujte nás!
Petr Strýček
+420 737 021 218
p.strycek@gindumac.com
- GINDUMAC
- Produkty
- Obráběcí stroje
- ➤ Použité CHIRON FZ 18 W na prodej | gindumac.com

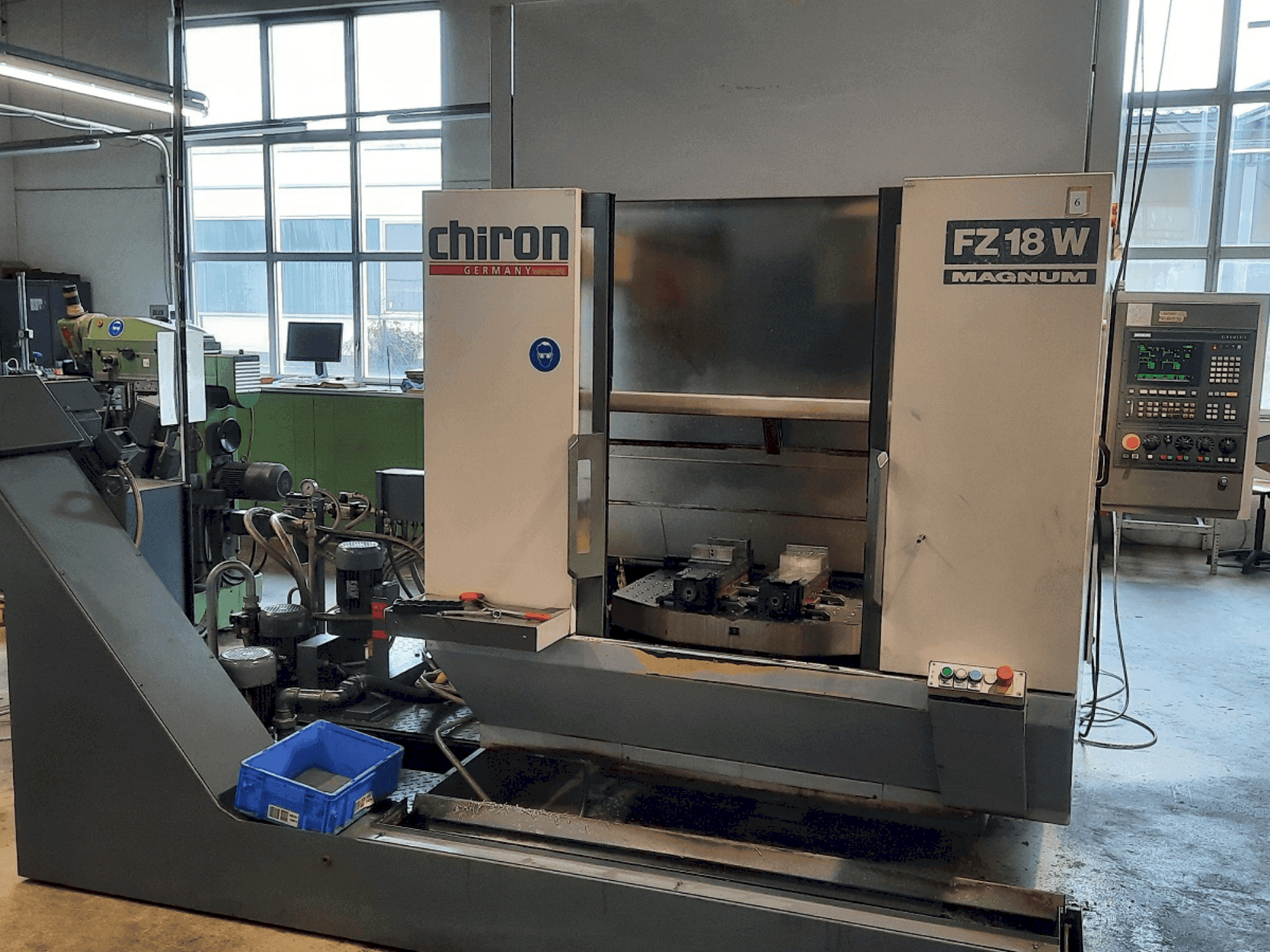

Toto čtyřosé obráběcí centrum CHIRON FZ 18 W bylo vyrobeno v roce 1996 a vyznačuje se robustní konstrukcí vertikálního obráběcího centra. Obsahuje pohon hlavního vřetena o výkonu až 13 kW, rychlý posuv 30 m/min a velkokapacitní automatickou výměnu nástrojů s 20 pozicemi. Stroj podporuje komplexní operace s řízením SINUMERIK 810M pro přesné 3D konturování. Je ideální pro prostředí s vysokými nároky, má také dva dopravníky třísek s pokročilým systémem chladicí kapaliny. Pro více informací o tomto stroji nás kontaktujte.
Přehled
- Výrobce: CHIRON
- rok: 1996
- MODEL: FZ 18 W
- typ aplikace: Frézování
- Země umístění: Německo
- Typ stroje: Vertikální obráběcí centrum
- řídicí jednotka značky: SIEMENS
Technické informace - CHIRON FZ 18 W
Řídicí jednotka
- Značka řídícího systému: SIEMENS
- Model řídícího systému: Sinumerik 810M
Pohyb
- Počet os: 4
- Pojezd osy X: 630 mm
- Pojezd osy Y: 400 mm
- Pojezd osy Z: 425 mm
Technická specifikace
- Max. hmotnost nástroje: 5 kg
- Výkon vřetena: 13 kW
- Rychlost vřetena: 7100 RPM
Dodatečné informace
Další vybavení
- 2.2 Dopravníky třísek: Škrabkový pás, výška výstupu 1050 mm
- Ocelový kryt: Ve všech osách
Výhody stroje
Technické výhody stroje
- Točivý moment vřetena: 300 nm
- Rychlost rychlého posuvu: 30 m/min
- Pohon posuvu: střídavý servomotor, systém nepřímého měření polohy
- Upínací plocha: 2 x 850 x 470 mm se závitem a otvorem
- Maximální přepravní zatížení na každou stranu: 250 kg (až 400 kg s prodlouženou dobou)
- Doba výměny obrobku: cca 4,0 s, při maximálním zatížení se zvyšuje na cca 7 s
- Automatický měnič nástrojů: 20 pozic pro nástroje
- Specifikace nástroje: strmý kužel 40 din, průměr 65 mm, průměr s volnými sousedními pozicemi 180 mm, hmotnost 5 kg
- Doba výměny nástroje: 0,9 s // doba mezi třískami: 2,4 s
- Chladicí systém: 500litrová nádrž s n-čerpadlem (200 l/min při 1,5 baru) a hd-čerpadlem (20 l/min při 20 barech), hd okruh s čištěním 60 µm
Informace navíc
Bezpečnost: Elektricky chráněný šroubovaný kryt proti stříkající vodě s vkládacími dveřmi Výška: Cca 2600 mm nad podlahou, včetně osvětlení stroje Ovládací panel: Mini ovládací panel s tlačítkem start a potvrzení pro organizaci palet Typ řízení řídicí jednotky: SINUMERIK 810M - 3osé konturovací řízení Paměť programu: 32000 znaků (cca 28000 znaků volně k dispozici) Pozoruhodné vlastnosti: Vrtací cykly G81-G89, Kruhová interpolace, Restart programu, Technika podprogramů s parametry, Navádění operátora, Simultánní programování, Polární souřadnice, Offsety nástroje, Kompenzace dráhy průsečíku/poloměru frézy, Nulové ofsety, 3D interpolace, Přímé programování otáček vřetena, Vkládání zkosení a poloměrů, Připojení RS 232C, NC diagnostika, Diagnostika stroje
*Mezi uvedenými údaji a skutečnými hodnotami mohou být rozdíly, to by měl potvrdit obchodní zástupce.
