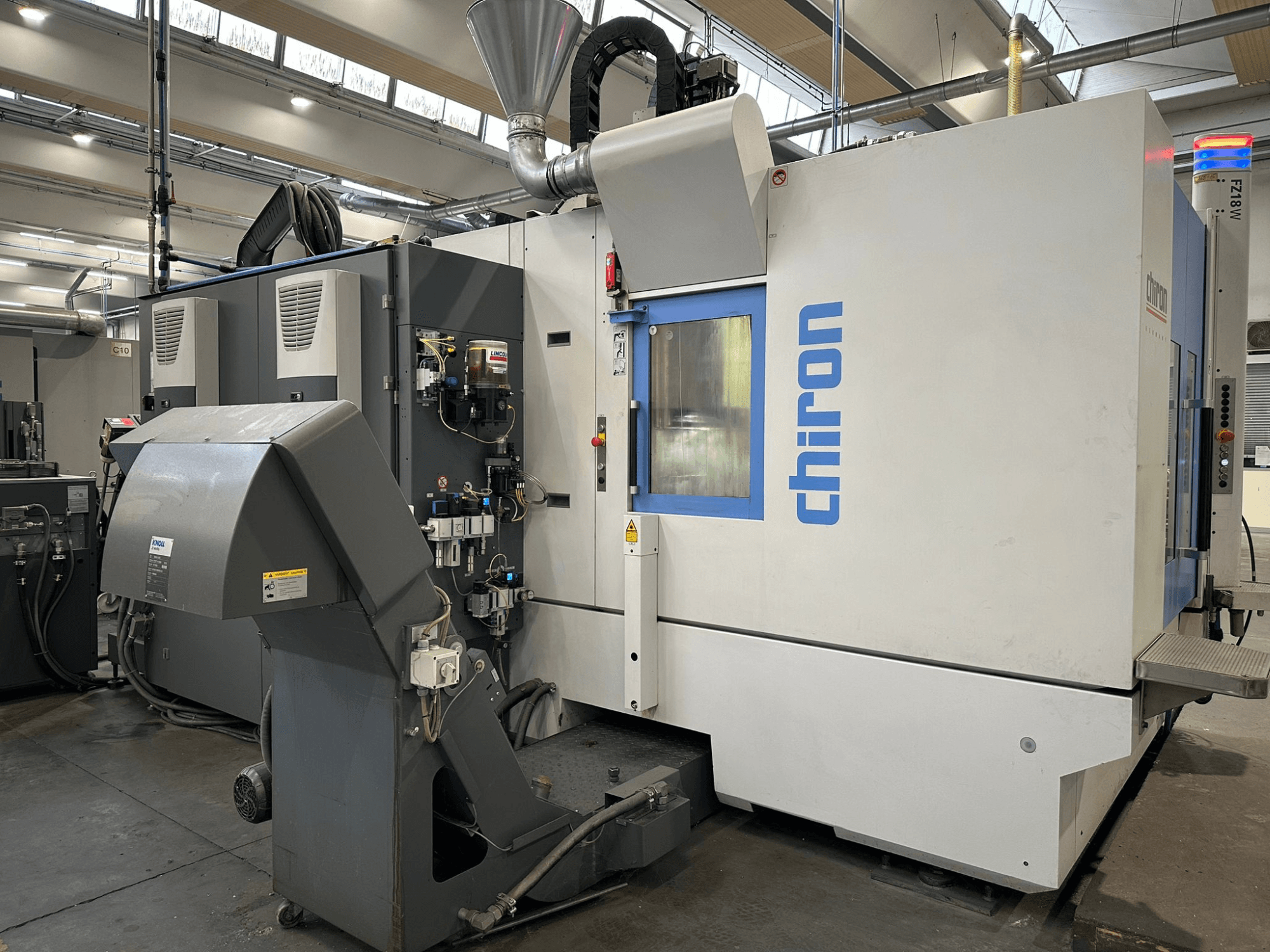

Tento pětiosý stroj CHIRON FZ18W byl vyroben v roce 2019 a je vybaven řídicím systémem FANUC 31i-B5 a plynulým pětiosým řízením. Může se pochlubit otáčkami vřetena až 12 000 ot/min, kapacitou 70 nástrojů a rychlým posuvem 75 m/min. Díky automatické výměně palet a dvěma otočným stolům je ideální pro komplexní obráběcí úlohy. Pokud chcete získat kvalitní frézovací schopnosti, zvažte stroj CHIRON FZ18W, který máme na prodej. Pro více informací nás kontaktujte.
Přehled
- Výrobce: CHIRON
- rok: 2019
- MODEL: FZ18W
- typ aplikace: Frézování
- Země umístění: Itálie
- Typ stroje: Vertikální obráběcí centrum
- řídicí jednotka značky: FANUC
Technické informace - CHIRON FZ18W
Řídicí jednotka
- Značka řízení: FANUC
- Model řízení: 31i-B5
Pohyb
- Počet os: 5
- Zdvih osy X: 800 mm
- Zdvih osy Y: 530 mm
- Zdvih osy Z: 450 mm
Technická specifikace
- Max. hmotnost nástroje: 8 kg
- Výkon vřetena: 22 kW
- Otáčky vřetena: 12000 RPM
Dodatečné informace
Počet os: Počet os: 5 (X, Y, Z + 2 rotační osy přes paletu/rotační stůl)
Vřeteno:
Vřeteno: střídavý motor: Vřeteno: 7,5 kW (100% zatížení), 22,0 kW (10% zatížení)
Maximální točivý moment: 140 Nm
Kužel: HSK-A63 (DIN 69893)
Vrtací kapacita: 1,5 mm: Ø 42 mm
Kapacita závitů: 42 mm: M30
Frézovací výkon: 500 cm³/min (ocel E355)
Výměník nástrojů:
Typ: Plně uzavřený řetězový zásobník
Kapacita: 70 nástrojů
Maximální Ø nástroje: 78 mm (160 mm s volnými sousedními pozicemi)
Maximální délka nástroje: 380 mm
Max. zatížení zásobníku: 240 kg
Doba výměny nástroje: ~0,9 s
Doba mezi třískami: ~2,6 s
Rychlost a dynamika posuvu:
Rychlý posuv (X/Y/Z): 75 m/min
Zrychlení: 0.6 - 1.2 - 1.4 g
Pohony: 1: Přímé digitální pohony s absolutním měřicím systémem
Funkce/užitek stroje:
Automatické mytí pracovního prostoru a přípravků
Automatické centrální mazání tukem
Hydraulická jednotka: 200 barů
Úprava stlačeného vzduchu s filtrací do 0,01 µm
Chladicí jednotka pro součásti stroje
Měření, monitorování, software:
FANUC 3D kolizní kontrola
Monitorování nástrojů a správa sesterských nástrojů
Elektrika a rozhraní:
Ethernet RJ45, USB, PCMCIA
Vzdálená diagnostika: CHIRON remoteLine
Monitorování dat a OEE: CHIRON dataLine
Dodržování předpisů: CE
Další vybavení (roboty, automatizace, periferie)
Automatizace/paletování:
Automatická výměna palet IWV 0°/180° (doba výměny ~3,5 s)
Otočný stůl ATU 200, 2 jednotky
Přesnost polohování/opakovatelnost: ±5″
Maximální upínací moment: 1 200 Nm
Maximální zatížení na stranu (APC): 250 kg
Maximální rozdíl hmotnosti mezi paletami: 250 kg (250 kg) Max. hmotnost palet: 0 kg
Chladicí kapalina a řízení třísek:
Chladicí kapalina přes vřeteno (předřazení)
Vysokotlaký systém chlazení až do 30 barů
Filtrace chladicí kapaliny: Bubnový filtr TPF 350 S (50 µm)
Dopravník třísek: Závěsný pás
Nádrž na chladicí kapalinu: 230 l
Čerpadlo: 250 l/min při 1,4 baru
Ovládání sond/nástrojů:
Renishaw RLP40Q (predispozice)
Laserová kontrola zlomení nástroje (Single F1000)
*Mezi uvedenými údaji a skutečnými hodnotami mohou být rozdíly, to by měl potvrdit obchodní zástupce.
