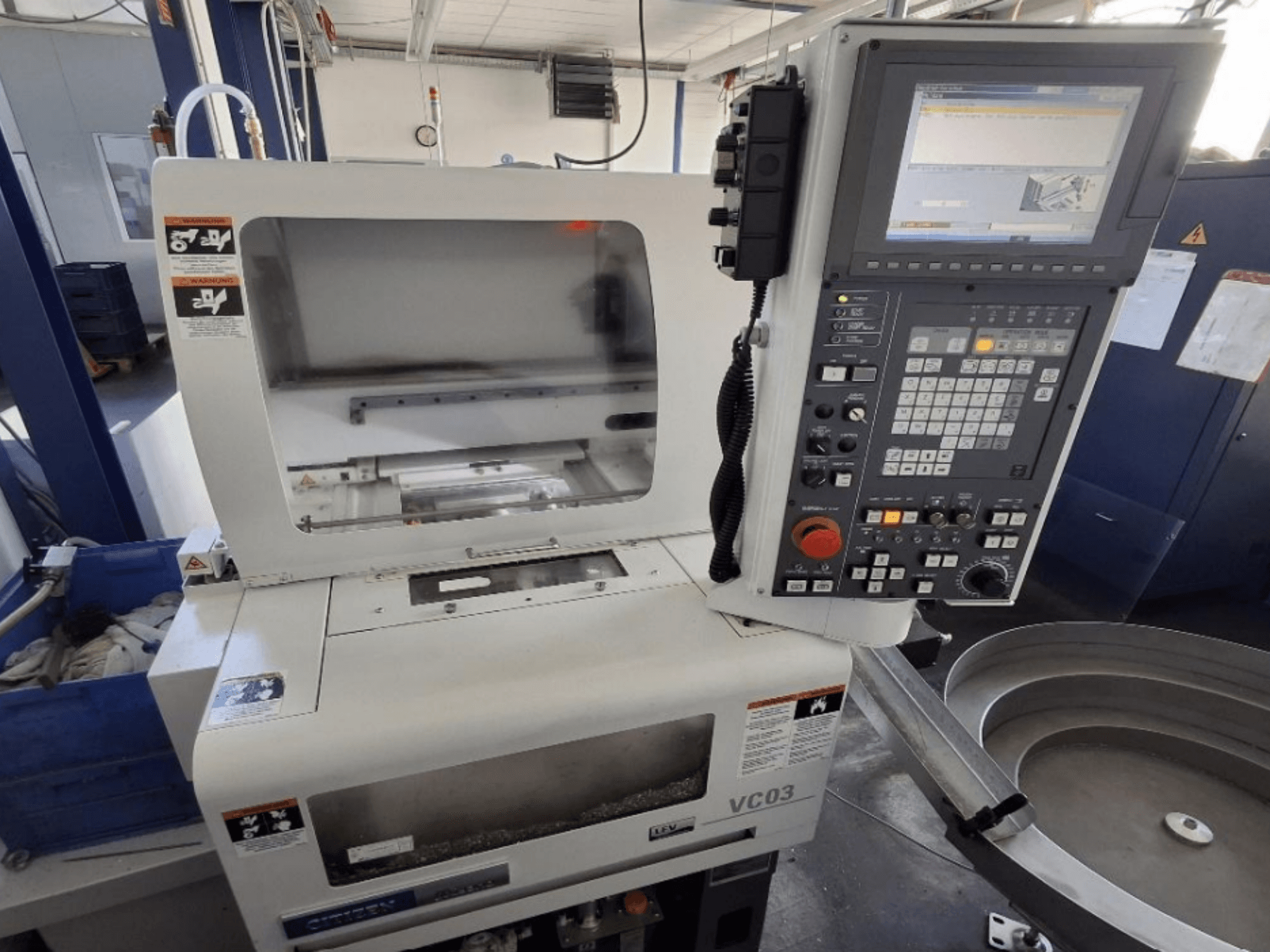

Horizontální soustruh vyrobený v roce 2017. Tento soustruh Citizen MIYANO VC-03 má maximální průměr soustružení 45 mm a délku soustružení 50 mm. Obsahuje rychlý posuv 20 m/min pro osu X a 30 m/min pro osu Z spolu s robustními otáčkami vřetena až 8000 min-¹. Pokud chcete získat kvalitní soustružnické schopnosti, zvažte stroj Citizen MIYANO VC-03, který máme na prodej. Pro další podrobnosti nás kontaktujte.
Přehled
- Výrobce: Citizen
- rok: 2017
- MODEL: MIYANO VC-03
- výrobních hodin: 3888
- typ aplikace: Otáčení
- Země umístění: Německo
- Typ stroje: Horizontální soustruh
- řídicí jednotka značky: MITSUBISHI
Technické informace - Citizen MIYANO VC-03
Řídicí jednotka
- Značka řídícího systému: MITSUBISHI
- Model řídícího systému: FCA 70 LPC-V (M70V series)
Rozměry
- Výška stroje: 1705 mm
- Délka stroje: 1683 mm
- Hmotnost stroje: 1500 kg
- Šířka stroje: 700 mm
Pohyb
- Počet os: 2
- Pojezd osy X: 180 mm
- Pojezd osy Z: 200 mm
Technická specifikace
- Proti-vřeteno: Ne
- Poháněné nástroje: Ne
- Výkon vřetena: 3.7 kW
- Rychlost vřetena: 8000 RPM
Dodatečné informace
- Provozní hodiny (zapnuto): 8494 h
- Doba řezání / doba provozu: 3888 h
- Počet zpracovávaných obrobků: 8536
- Vstupní napětí: AC 200 V, 3 fáze, 50/60 Hz
- Jmenovitý výkon: 11 kVA
- Proud při plném zatížení: 32 A
- Jmenovitá hodnota zkratového přerušení: 2,5 kA
- Max. Průměr soustružení: φ45 mm (vysoce přesné pneumatické sklíčidlo) / φ40 mm (tažné kleštinové sklíčidlo)
- Max. Délka soustružení: 50 mm
- Max. Délka soustružení se zavaděčem: max: 40 mm (pevná: 35 mm)
- Tvar čela vřetena: Vřeteno: extra ploché
- Max. Otáčky vřetena: 8000 min-¹ (standard: 60 - 6000 min-¹)
- Průměr tažné trubky vřetena / Průměr průchozího otvoru: Ø10 mm
- Počet kluzných otvorů pro nástroje: 1
- Tvar suportu: 1: Typ nástroje: hřebenový, horizontální
- Počet ovládaných os: 2 osy (osy X a Z současně)
- Motor posuvu osy X: 2,7 kW
- Motor posuvu osy Z: 2 kW 5,8 kW
- Rychlost rychlého posuvu (osa X): 1,5 m/s: 20 m/min
- Rychlost rychlého posunu (osa Z): 20 min: 30 m/min
- Velikost nástroje / stopky: 20 mm (volitelně: 10, 12, 16)
- Počet nástrojů (standardně): 1: 5
- Velikost vyvrtávacího otvoru pro nástroj: φ20 mm
- Objem nádrže na chladicí kapalinu: 90 litrů
- Průtok chladicí kapaliny čerpadlem: 110 / 145 l/min (50/60 Hz)
- Výkon čerpadla chladicí kapaliny: 0,18 kW
- Tlak přívodu pneumatického vzduchu: 0,5 MPa
- Objem nádrže mazací jednotky: 0,8 litru
- Typ mazacího čerpadla: MLZ (výtlačné množství na jeden výstřik: 1,5 - 2,5 ccm)
- Výška osy vřetena: 875 mm
- Typ nakladače: Portálový nakladač (typ R) - 2 řízené osy, 1 suport, 2 chapadla
- Nakladač Max. Velikost obrobku: φ40 x 40 mm
- Nakladač Max. Hmotnost obrobku: 250 g
- Rychlost posuvu nakladače (vlevo/vpravo): 108 m/min
- Rychlost posuvu nakladače (nahoru/dolů): 90 m/min
- Systém pohonu nakladače: Pohon hřebenem a pastorkem
- Volitelné automatizační vybavení není součástí dodávky: Podávací systém od Fa. Steyer, oddělovací jednotka/podávání přes pásový dopravník, vyprazdňovací pásový dopravník s vyrovnávací nádrží na hotové díly.
- Dodávané funkce: Oscilační řezání (LFV), Pneumatické výkonové sklíčidlo, Držáky nástrojů, Blokování proti rozstřiku, Osvětlení stroje, Ofukování vzduchem (nástroje a vřeteno), Specifikace CE, Spínač hladiny chladicí kapaliny, Automatické vypnutí napájení, Výstražné LED světlo
*Mezi uvedenými údaji a skutečnými hodnotami mohou být rozdíly, to by měl potvrdit obchodní zástupce.
