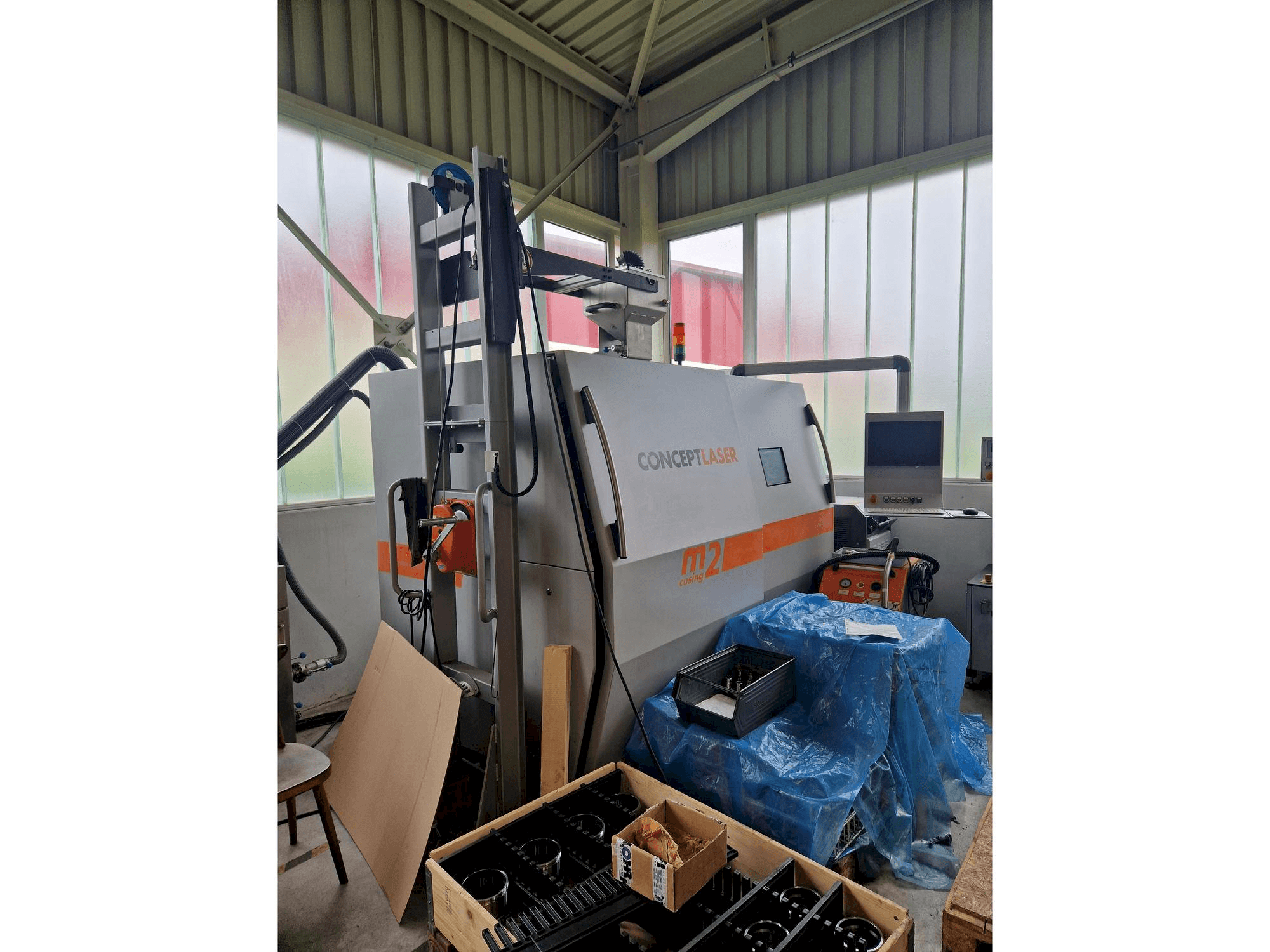

CONCEPT LASER - Laser M2 cusingDE-3DP-CON-2015-00001

Výhody stroje

Technické výhody stroje

• Expoziční pole: 90x90 mm

• Instalační výška: 100 mm

• Vlnová délka: 1070 mm

• Výkon: 200 - 400 W

Hmotnost:

Celková hmotnost: cca 2,240 kg

Stroj M2 cusing: cca 2 000 kg

Laserový systém: cca 170 kg

Odsávací a filtrační jednotka: cca 70 kg

Rozměry (v mm):

Celkový systém: cca 5 900 (d) × 4 200 (š) × 3 009 (v)

Stroj M2 cusing: cca 2 440 (d) × 1 630 (š) × 2 354 (v)

Laserový systém: cca 610 (D) × 1 200 (Š) × 1 120 (V)

Odsávací a filtrační jednotka: cca 550 (D) × 550 (Š) × 1 450 (V)

Standardní provedení:

Rozměry stavební komory: 250 × 250 × 280 mm (d × š × v)

Rozměry dávkovací komory: 250 × 250 × 280 mm (d × š × v).

Objem stavební komory: cca 18 dm³

Objem dávkovací komory: cca 18 dm³

Výška budovy: 280 mm plus tloušťka stavební desky

Expoziční plocha: 245 × 245 mm

Snížení stavební komory (100 mm):

Rozměry stavební komory: 100 × 100 × 100 mm

Rozměry dávkovací komory: 100 × 100 × 100 mm

Objem stavební komory: cca 1 dm³

Objem dávkovací komory: cca 1 dm³

Výška budovy: 100 mm Plus tloušťka stavební desky

Expoziční plocha: 90 × 90 mm

Zmenšení stavebního prostoru (80 mm):

Rozměry stavební komory: 80 × 80 × 100 mm

Rozměry výdejní komory: 80 × 80 mm: 80 × 80 × 100 mm

Objem stavební komory: cca 0,64 dm³

Objem dávkovací komory: přibližně 0,64 dm³

Výška budovy: 100 mm plus tloušťka stavební desky

Expoziční plocha: 70 × 70 mm

Zmenšení stavebního prostoru (50 mm):

Rozměry stavební komory: 50 × 50 × 100 mm

Rozměry dávkovací komory: 50 × 50 × 100 mm

Objem stavební komory: přibližně 0,25 dm³

Objem dávkovací komory: přibližně 0,25 dm³

Výška budovy: 100 mm plus tloušťka stavební desky

Expoziční plocha: 40 × 40 mm Rozšíření dávkovací komory

Rozměry stavební komory: 250 × 250 × 280 mm (d × š × v).

Rozměry dávkovací komory: 250 × 250 × 480 mm (d × š × v).

Objem stavební komory: přibližně 18 dm³

Objem dávkovací komory: přibližně 30 dm³

Výška budovy: 280 mm plus tloušťka stavební desky

Expoziční plocha: 245 × 245 mm

Elektrická připojení:

Přípojka napájení: ELEKTRICKÉ NAPÁJENÍ: 3/N/PE AC 400 V, 32 A

Příkon, max.: 7,4 kW

Připojení k síti: Ethernet 100 MB/s, připojení stroje: Zásuvka RJ45

Připojení stlačeného vzduchu:

Tlak plynu: 6-10 barů

Kvalita: DIN ISO 8573-1 třída 1.6.1

Maximální průtok: 100 l/min

Připojení inertního plynu (argon):

Tlak plynu: 5 barů

Čistota: ≥ 3,0

Přípojka inertního plynu (dusík): 3,5 litru:

Tlak plynu: 5 bar

Čistota: ≥ 2,5

Výkonnostní údaje

Výrobní rychlost: 2 cm³/h až 20 cm³/h (v závislosti na materiálu)

Rychlost skenování: max. 7 m/s

Tloušťka vrstvy LaserCUSING®: 20 µm - 50 µm

Spotřeba stínicího plynu: cca 2 m³/h

Laserový systém

Typ laseru: Vláknový laser 200F nebo 400F

Třída ochrany: Třída ochrany laseru: 4

Výkon: max. 200 W 400 W (provoz CW)

Vlnová délka: 1 070 nm (infračervené záření)

Průměr laserového paprsku: 50 µm

Podmínky prostředí

Skladovací a přepravní teplota: -20 až 35 °C (-4 až 95 °F)

Provozní teplota: 15 až 35 °C (59 až 95 °F)

Změna teploty: max. 2 °C/h (2 °F/h)

Relativní vlhkost: max. 80 % (nekondenzující)

Nadmořská výška instalace: max. 2 000 m nad mořem

Dodávané příslušenství:

Síto a třepačka, generátor dusíku, vyrovnávací nádrž, mokrý vysavač na prášek, filtrační systém, 5 tlakových desek.
