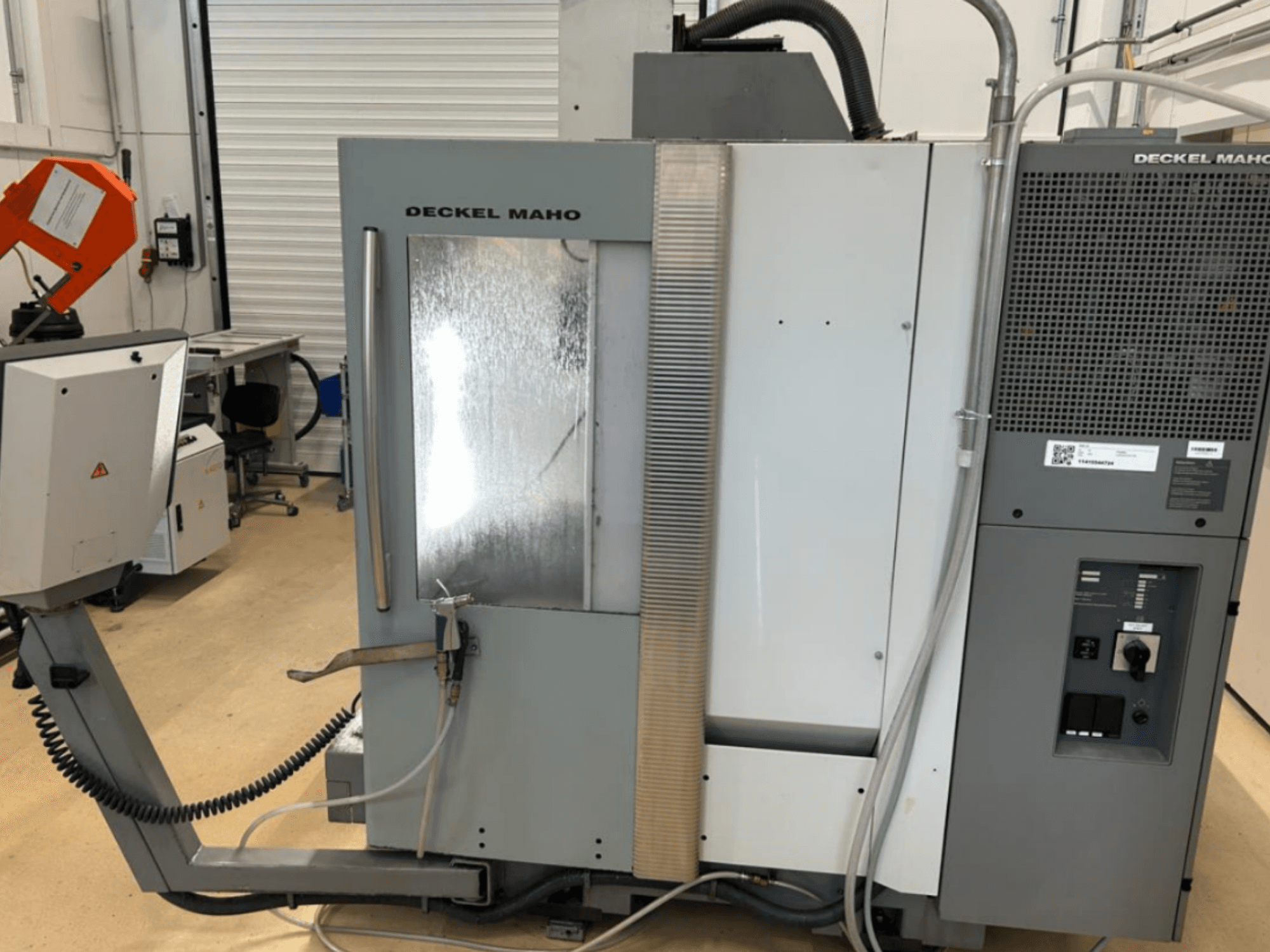

DECKEL MAHO - DMU 50DE-MIL-DEC-2005-00007

- Typ stolu: Digitální otočný stůl

- Rozměry stolu: průměr 630 mm × 500 mm

- Max. nosnost stolu: 200 kg

- Rozsah otáčení: 115 stupňů (-5 / +110)

- Vlastnosti stolu: digitální pohony, hydraulické upínání (pouze v polohovacím režimu), elektronický displej úhlu, transformace roviny

- Rozsah otáček vřetena: 20 – 10 000 ot./min (plynule nastavitelný)

- Výkon pohonu (100 % / 40 % pracovní cyklus): 9 kW / 13 kW

- Točivý moment (40 % pracovní cyklus): 82 Nm

- Měřicí systém: Přímý lineární měřicí systém X/Y/Z

- Vstupní rozlišení X/Y/Z: 0,01 mm

- Tolerance polohy X/Y/Z: 0,010 mm

- Rychlý posuv X/Y/Z: 24 m/min

- Rychlost posuvu: 20 m/min

- Typ měniče nástrojů: Řetězový zásobník s dvojitým uchopovačem

- Kapacita zásobníku nástrojů: 30 pozic pro nástroje SK40 (DIN 69871)

- Max. průměr nástroje: D80 až D130 mm (v závislosti na rychlosti)

- Max. délka nástroje: 290 mm

- Max. hmotnost nástroje: 6 kg

- Objem chladicí jednotky: 80 l

- Elektrické připojení / příkon: 17 kVA

- Max. proud (Jn max): 28 A

- Pojistka / ochrana napájení: 35 A

- Napětí: 400 V / 230 V / 24 V

- Frekvence: 50 Hz

- Rozměry zástavby (D x Š x V): 4 860 mm x 4 350 mm x 2 424 mm

- Přepravní rozměry (D x Š x V): 2 210 mm x 2 120 mm x 2 150 mm

- Přepravní hmotnost: 4,05 t (4 050 kg)

Doplňkové vybavení:

Pravá kabinová dveře, provozní režim 4, přepínání chladicí kapaliny/vzduchu, stříkací pistole, infračervený dotykový snímač Heidenhain TS641, elektronický ruční ovladač, přídavné rozhraní V24 RS232 ve skříni, rozhraní MDE (stroj zapnutý, stroj v chodu, počítadlo dílů), Výkres olejové vany, německá dokumentace, 3D model stroje pro kinematickou simulaci (formáty IGES, STEP), v dodávce je zahrnuto velké množství držáků nástrojů SK40 (DIN 69871)
