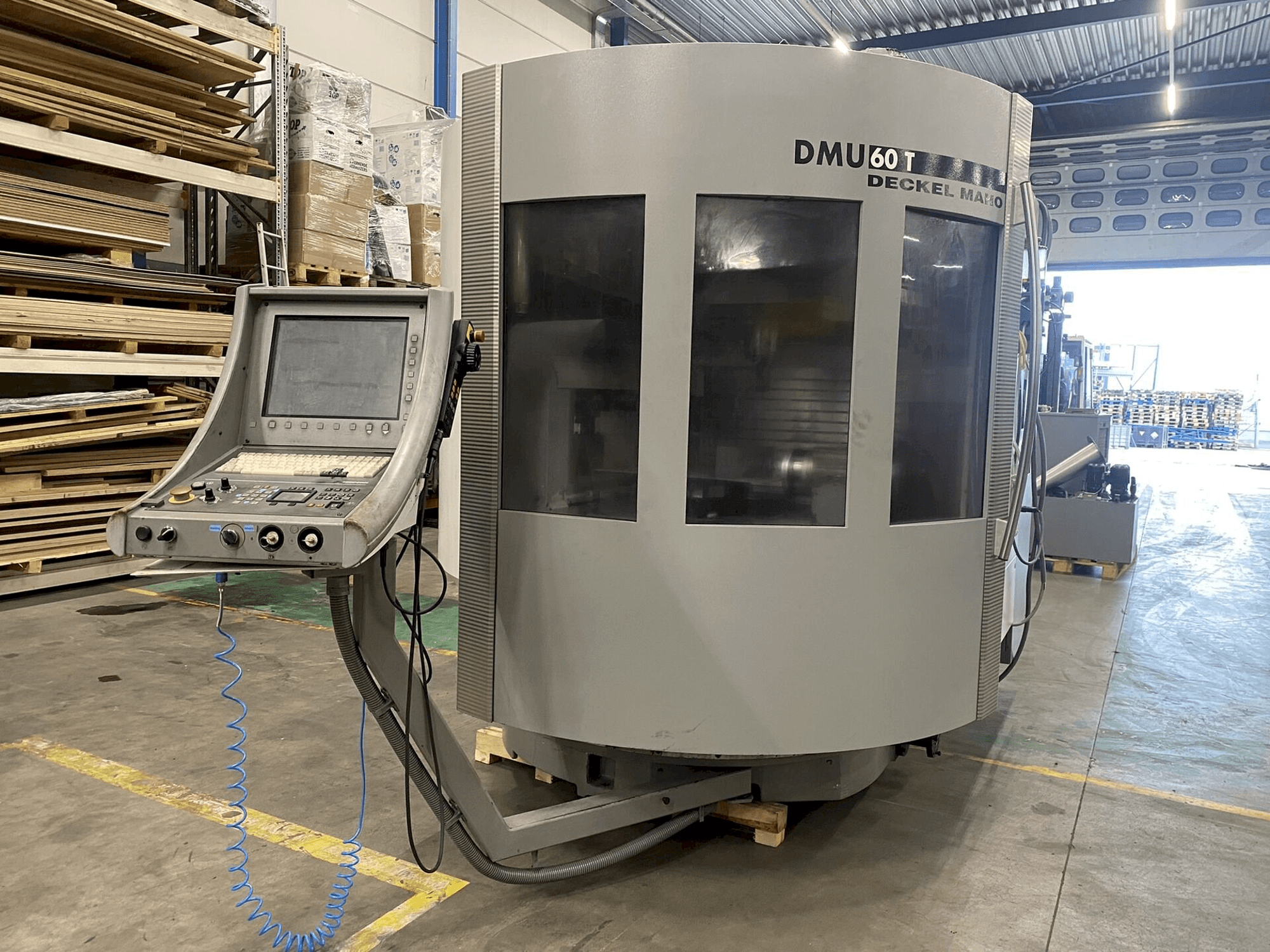

DECKEL MAHO - DMU 60TGR-MIL-DEC-2001-00001

Další vybavení

• Příslušenství zahrnuje 30 držáků nástrojů SK40 (hlavně Haimer a Weldon, s 5 ER32, jedna 80mm čelní fréza a další, viz fotografie pro referenci)
• Magnetický svěrákový stůl 350x350mm. Dva zcela nové svěráky, FREUTEK ATT0009
• Rozevření čelistí svěráku: 80 mm, Výška čelisti: 46 mm, Maximální rozevření: 220 mm a FREUTEK ATT0010 Rozevření čelistí: 150 mm Výška čelisti: 46 mm, Maximální rozevření: 220 mm.

Výhody stroje

Kvalitativní výhody stroje

• Max. Průměr nástroje: 160 mm
• Max. Délka nástroje: 315 mm
• Max. Hmotnost nástroje: 8 kg
• Max. Hmotnost v zásobníku: 100 kg

Technické výhody stroje

• 4. Osa: hofmann rwnc-160 5. Osa: otočná otočná vřetenová hlava o 115 stupňů
• Chladicí jednotka: schimpke dk25-v/s0
• Max. Hmotnost obrobku 400 kg
• Plocha stolu dxš 1000x600 mm
• Kužel sk40
• Pozice měniče nástrojů 20
• Rozsah posuvu 20-10000 mm/min rychlý pohyb 20 m/min
• Celkový příkon 28 kw / 49kva

Informace navíc

Max. průměr nástroje: 160 mm Max. délka nástroje: 315 mm Max. hmotnost nástroje: 8 kg Max. hmotnost v zásobníku: 100 kg 4. osa: HOFMANN RWNC-160 5. osa: Rotační otočná vřetenová hlava 115 stupňů Chladicí jednotka: SCHIMPKE DK25-V/S0 Z- 560 mm X- 630 mm Y-560 mm Max. hmotnost obrobku 400 kg Řízení Heidenhain TNC 430 Plocha stolu dxš 1000x600 mm Kužel SK40 Polohy měniče nástrojů 20 Rozsah otáček soustružení 18000 ot./min Rozsah posuvu 20-10000 mm/min Rychlý pohyb 20 m/min Celkový příkon 28 VA Hmotnost cca 49 kVA. 6700 kg Rozměry (dxšxv) cca. 3500x2200x2300 mm Má 4. osu otočnou a poziční 5. osu Chladicí jednotka Příslušenství zahrnuje 30 držáků nástrojů SK40 (Hlavně Haimer a Weldon, s 5 ER32, jedna 80mm čelní fréza a další, viz fotografie) Magnetický svěrák 350 mm stůl. Dva zcela nové svěráky, FREUTEK ATT0009 Svěrák Rozevření čelistí: 80 mm, Výška čelistí: 46 mm, Maximální rozevření: 220 mm a svěrák FREUTEK ATT0010 Rozevření čelistí: 150 mm Výška čelistí: 46 mm, Maximální rozevření: 220 mm.
