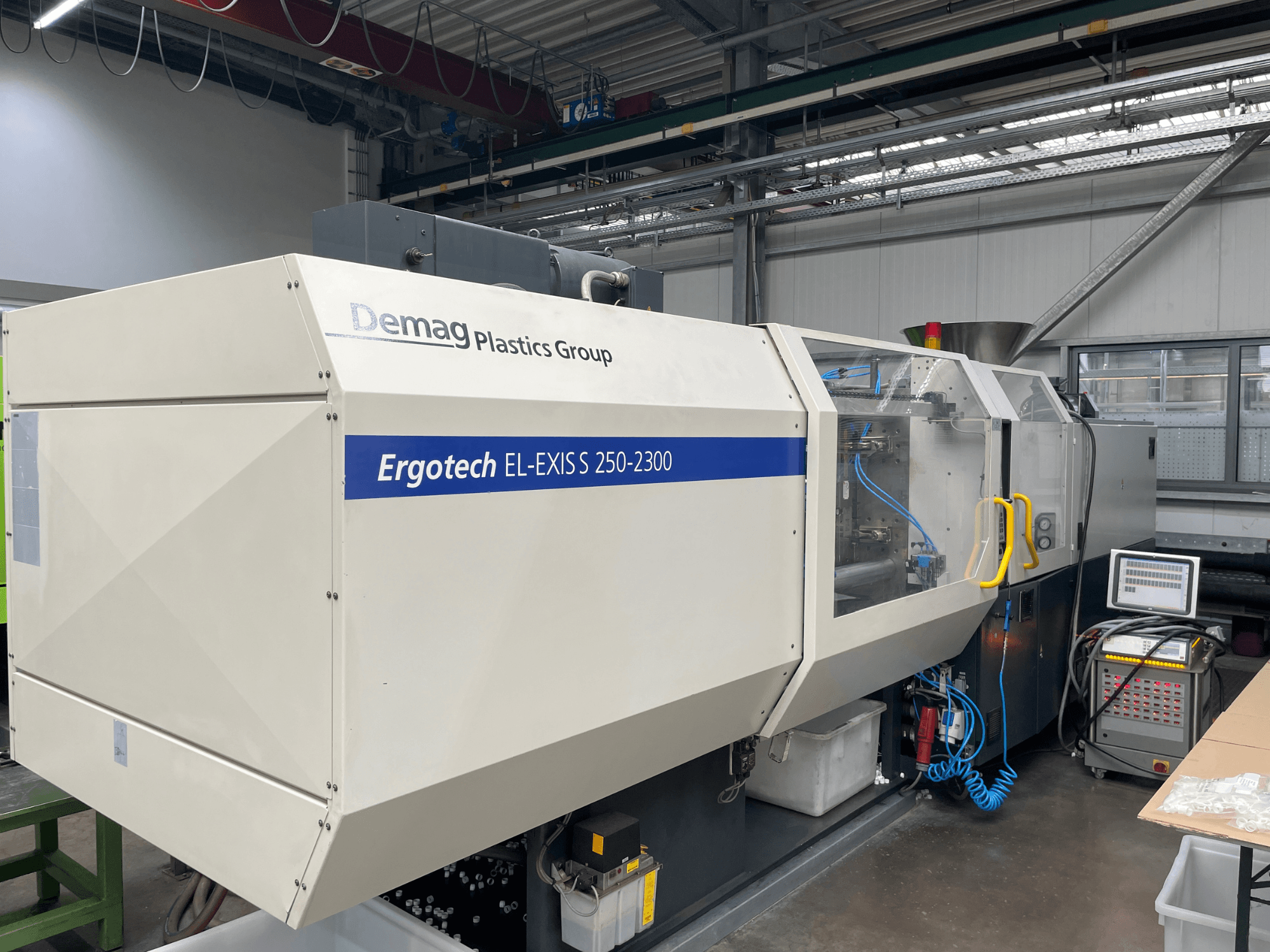

DEMAG - El Exis S250/630-2300DE-INJ-DEM-2003-00003

• Upínací jednotka

  • Uzamykací síla: 2750 kN

  • Rozteč vázacích tyčí (V x V): 630 x 630 mm

  • Rozměry desky: 950 x 950 mm

  • Instalační výška formy: min. 330 mm / max. 830 mm

  • Max. denní světlo (otevřená vzdálenost): 1505 mm

  • Otevírací zdvih: 675 mm

  • Vyhazovač: zdvih 200 mm / síla 80 kN

  • Hmotnost formy: 3300 kg celkem (1100 kg pevná / 2200 kg pohyblivá)

• Vstřikovací jednotka (typ 840)

  • Průměr šneku: 60 mm

  • Objem výstřiků: 636 cm³

  • Hmotnost výstřiků (PS): 6,5 kg 579 g

  • Vstřikovací tlak: 1351 bar

  • Otáčky šneku: 326 ot/min

  • Rychlost plastifikace (PS): 74 g/s

  • Tryska: poloměr 15 mm / otvor 3 mm

• Vstřikovací jednotka (typ 2300)

  • Průměr šneku: 60 mm

  • Objem výstřiků: 891 cm³

  • Hmotnost výstřelu (PS): 1,5 kg 810 g

  • Vstřikovací tlak: 2420 bar

• Výkon a pohon

  • Typ systému: Hydraulický (motor čerpadla)

  • Výkon motoru čerpadla: 37 kW

  • Instalovaný topný výkon: 14,8 kW

  • Spotřeba energie hybridního pohonu:

    • Celkový instalovaný výkon: 124 kW

    • Elektrický šroubový pohon: Výkon: 47 kW

    • Elektrický pohon kleštin: 32 kW

    • Hydraulické čerpadlo: 22 kW

• Možnosti/ovládání

  • Tahy jádra: 2x (pohyblivá strana)

  • Ovládání šoupátka: 1x hydraulické / 0x pneumatické

  • Řízení teploty formy: integrovaný 9zónový horký vtok

  • Rozhraní: Tiskárna, řízení procesu SPC

• Obecné specifikace

  • Nádrž na olej: 700 litrů

  • Cyklus sušení: 2,00 s

  • Hladina hluku: 74 dB(A)

• Poznámka majitele

  • Popisuje hybridní vysokorychlostní stroj s větší vstřikovací jednotkou (typ 2300 oproti typu 840) než výše uvedený stroj s inventářem.

Další vybavení

• Lineární robot W633-961 (osy: X=900 mm / Y=1600 mm / Z=2500 mm).
