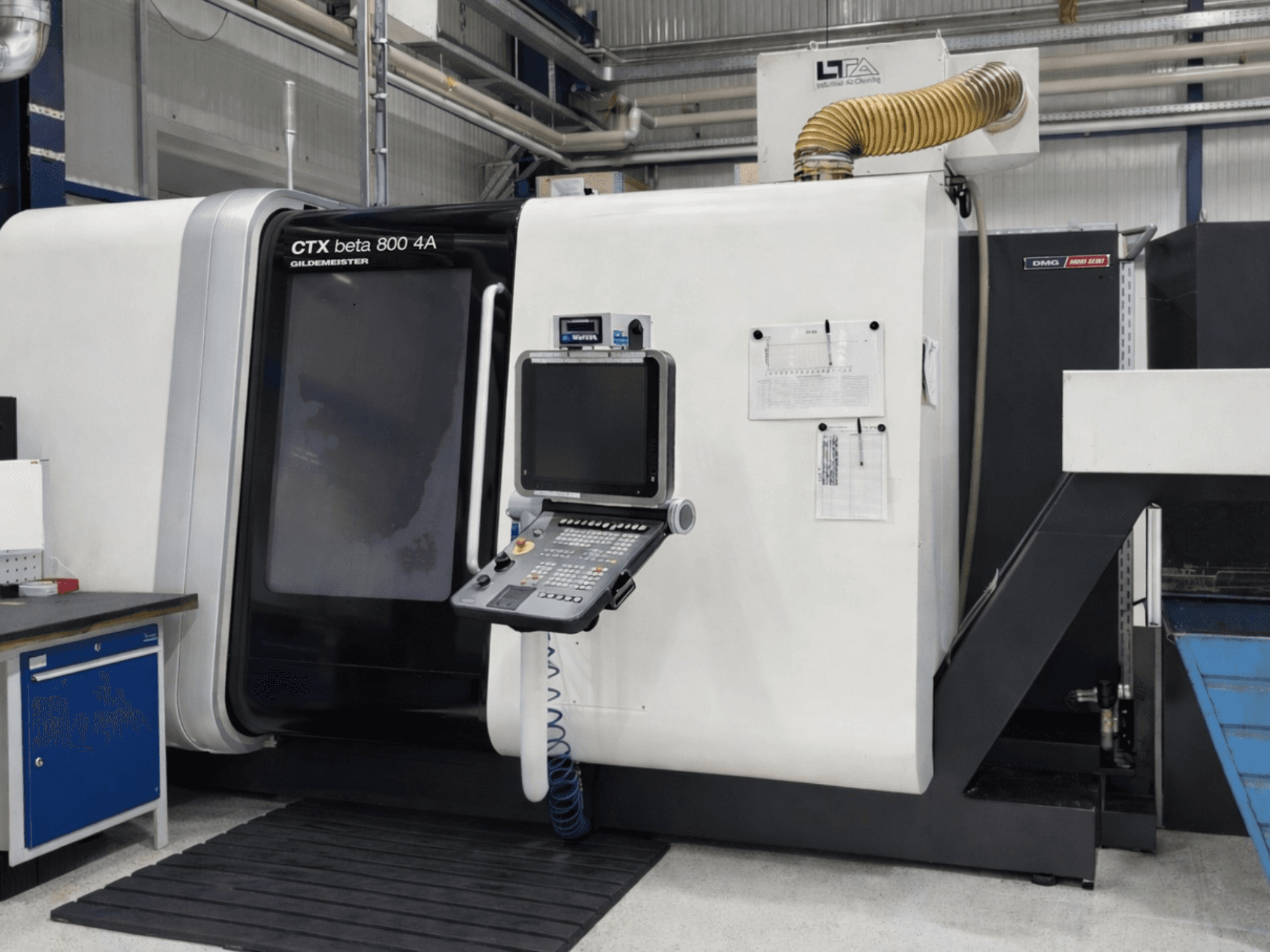

DMG - CTX beta 800 4ADE-TUR-DMG-2013-00004

- Řízení: Siemens 840D Solutionline s ovládáním ERGOline a ShopTurn 3G

- Maximální průměr soustružení: 340 mm

- Maximální délka soustružení: 735 mm

- Hlavní vřeteno (HS): Integrovaný vřetenový motor ISM 102, 40/48 kW (100/40 % ED), 0–4000 ot./min, 570/680 Nm

- Protivřeteno (GS): Integrovaný vřetenový motor ISM 76, 25/32 kW (100/40 % ED), 0–5000 ot./min

- Vnitřní průměr tažné trubky: 104 mm

- Nástrojové revolverové hlavy: 2x 12-pozicové hvězdicové revolverové hlavy Sauter (VDI 40 s rozhraním Trifix, DIN 69880-40)

- Pohon nástrojů: 2x přímý pohon, 40–10 000 ot./min, 14,2 kW, 34 Nm

- Konfigurace os: 4 hlavní pohybové osy (X1, Z1, X2, Z2), 2 osy C s hydraulickou brzdou vřetena (HS + GS), osa Y pro saně 1 a saně 2 (zdvih 40 mm), osa X3 s NC příčným zdvihem pro saně protivřetena (180 mm)

- Sánka protivřetena: Zahrnuje příčný posuv osy X3 řízený NC (180 mm) s lineárním měřítkem a integrovaný koník

- Koník: Automatický zdvih upínacího trnu 300 mm, upínací síla koníku 1,5–6,3 kN, otočné hrotové upínací zařízení MT5

- Měřicí systémy: Přímé měřicí systémy (skleněné měřítka) na osách X1, X2 a X3

- Systém chlazení: nádrž o objemu 980 litrů s páskovým filtrem, chladičem, možnostmi tlaku 8/20/80 bar a rozšířením pro revolverovou hlavu 2

- Doplňkové vybavení: Dopravník třísek, automatický elektricky posuvný kryt, systém měření obrobku během obrábění (Renishaw), systém monitorování kolizí Brankamp CMS, mechanický odlučovač olejové mlhy (1 100 m³/h)
