- ➤ Použité obráběcí centrum DMG DECKEL MAHO DMC 64V s lineárním vedením |

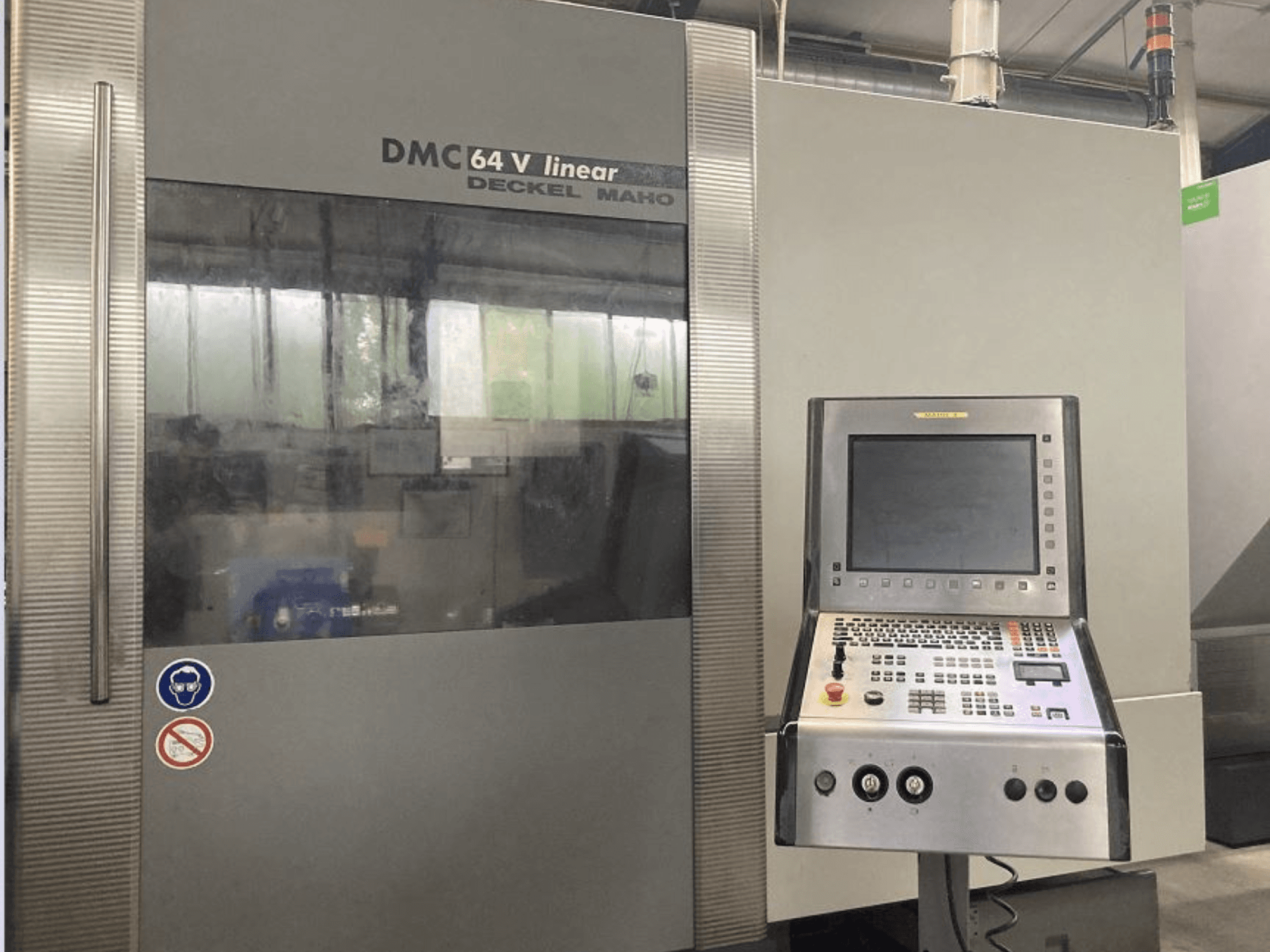

Tento 4osý stroj DMG DECKEL MAHO DMC 64V linear byl vyroben v roce 2002. Disponuje pojezdem 640 mm na ose X, 600 mm na ose Y a 500 mm na ose Z. Stroj má maximální otáčky vřetena 12 000 ot./min a kapacitu zásobníku nástrojů 30 kusů. Pokud hledáte vysoce kvalitní obráběcí kapacitu, zvažte vertikální obráběcí centrum DMG DECKEL MAHO DMC 64V linear, které máme v nabídce. Pro další podrobnosti nás kontaktujte.
Přehled
- Výrobce: DMG DECKEL MAHO
- rok: 2002
- MODEL: DMC 64V linear
- výrobních hodin: 24396
- typ aplikace: Frézování
- Země umístění: Německo
- Typ stroje: Vertikální obráběcí centrum
- řídicí jednotka značky: HEIDENHAIN
Technické informace - DMG DECKEL MAHO DMC 64V linear
Řídicí jednotka
- Značka řídícího systému: HEIDENHAIN
- Model řídícího systému: iTNC 530
Rozměry
- Hmotnost stroje: 7000 kg
- Délka stolu: 850 mm
- Zatížení stolu: 600 kg
- Šířka stolu: 600 mm
Pohyb
- Počet os: 4
- Pojezd osy X: 640 mm
- Pojezd osy Y: 600 mm
- Pojezd osy Z: 500 mm
Technická specifikace
- Výkon vřetena: 14 kW
- Rychlost vřetena: 12000 RPM
- Počet nástrojových míst: 30
Dodatečné informace
Stav: Použité (dobrý stav)
Provozní hodiny: 24 396 h
Elektrické parametry:
Jmenovitý výkon: 39 kVA
Napětí: 400 V
Frekvence: 50 Hz
Sekundární napětí: 230 V
Řídicí napětí: 24 V
Proud: 63 A
Proud (max.): 56 A
Rychlý posuv:
X: 70 m/min
Y: 40 m/min
Z: 40 m/min
Posuvná síla (osy X, Y, Z – 40 % ED): 7000 N
Rychlost posuvu (osy X, Y, Z): max. 40 m/min
Rychlý posun (osy Y, Z): 40 m/min
Rychlý posun (osa X): 60 m/min
Průměr/rozteč kuličkového šroubu (osy X, Y): 40 x 15 mm
Přesnost polohy (osy Y, Z – standard – nepřímý měřicí systém): 0,020 mm
Přesnost polohy (osa X, standard – přímý měřicí systém): 0,005 mm
Přesnost polohy (osa Y, Z – volitelná – přímý měřicí systém): 0,008 mm
Rozlišení: 0,001 mm
Rozlišení vstupu (osy X, Y, Z): 0,001 mm
Výkon hlavního pohonu (40 % / 100 % ED): 18 / 14 kW
Točivý moment hlavního pohonu (40 % / 100 % ED): 95 / 75 Nm
Průměr ložiska předního a zadního vřetena: není specifikováno
Otáčky vřetena: plynule programovatelné v rozmezí 0 až 12 000 min⁻¹
Otáčky vřetena při nastavovacích operacích: 0 až 800 min⁻¹
Otáčky vřetena při kontrole programu s ručním zásahem: 0 až 5 000 min⁻¹
Typ motoru: Přímý pohon pomocí asynchronního motoru s regulací otáček a kapalinovým chlazením
Maximální točivý moment (S1 – 100 % ED): 70 Nm
Maximální točivý moment (S6 – 40 % ED): 100 Nm
Maximální výkon motoru (S1 – 100 % ED): 13 kW
Maximální výkon motoru (S6 – 40 % ED): 19 kW
Součástí vybavení: dopravník třísek (spirálový)
Výška výstupu dopravníku třísek: 380 mm
Na tomto stroji lze pomocí příkazu M-kódu aktivovat stlačený vzduch přes vřeteno
*Mezi uvedenými údaji a skutečnými hodnotami mohou být rozdíly, to by měl potvrdit obchodní zástupce.
