- ➤ Použitý DMG MORI CLX 450 TC + Robo2go | Horizontální soustruh
Tento 5osý stroj DMG MORI CLX 450 TC + Robo2go byl vyroben v roce 2021. Disponuje průměrem otáčení nad ložem 500 mm, soustružnickým průměrem 400 mm a maximální soustružnickou délkou 1100 mm. Stroj je vybaven výkonným frézovacím vřetenem s otáčkami až 12 000 ot./min a zásobníkem nástrojů s 30 pozicemi. Pokud hledáte stroj s vysokou kvalitou soustružení, zvažte stroj DMG MORI CLX 450 TC + Robo2go, který máme v nabídce. Pro další informace nás kontaktujte.
Přehled
- Výrobce: DMG MORI
- rok: 2021
- MODEL: CLX 450 TC + Robo2go
- výrobních hodin: 1992
- typ aplikace: Otáčení
- Země umístění: Německo
- Typ stroje: Horizontální soustruh
- řídicí jednotka značky: SIEMENS
Technické informace - DMG MORI CLX 450 TC + Robo2go
Řídicí jednotka
- Značka řídícího systému: SIEMENS
- Model řídícího systému: SINUMERIK 840D sl SLIMline
Rozměry
- Výška stroje: 2470 mm
- Délka stroje: 5190 mm
- Hmotnost stroje: 11200 kg
- Šířka stroje: 2110 mm
Pohyb
- Počet os: 5
- Pojezd osy X: 300 mm
- Pojezd osy Y: 500 mm
- Pojezd osy Z: 1100 mm
Technická specifikace
- Proti-vřeteno: Ano
- Poháněné nástroje: Ano
- Výkon vřetena: 10.5 kW
- Rychlost vřetena: 12000 RPM
- Chlazení přes vřeteno: Ano
- Počet nástrojových míst: 30
Dodatečné informace
Stav: předváděcí/školicí/výstavní stroj
Řízení: Siemens SINUMERIK 840D sl SLIMline, 19" multitouch displej SLIMline
Rozsah otáčení nad ložem: 500 mm
Maximální průměr soustružení: 400 mm
Max. délka soustružení: 1100 mm
Průměr tyče: 65 mm
Vrtání hlavního vřetena: 87 mm
Průměr předního ložiska: 130 mm
Rychlost ohýbání: 485 ot./min
Točivý moment vřetena (100 % zatížení): 275 Nm
Točivý moment vřetena (40 % zatížení): 345 Nm
Rozhraní frézovacího vřetena: HSK-A63 (DIN 69893)
Otáčky frézovacího vřetena: až 12 000 ot./min
Výkon frézovacího vřetena (100 % zatížení): 8,8 kW
Výkon frézovacího vřetena (40 % zatížení): 10,5 kW
Točivý moment frézovacího vřetena (100 % zatížení): 73 Nm
Točivý moment frézovacího vřetena (40 % zatížení): 90 Nm
Udržovací točivý moment (zablokováno): 850 Nm
Rozsah otáčení: ±120°
Zásobník nástrojů: řetězový
Kapacita zásobníku nástrojů: 30 nástrojů
Max. průměr nástroje: 78 mm
Max. průměr nástroje s volnými kapsami po stranách: 125 mm
Doplňkové vybavení, cena na vyžádání

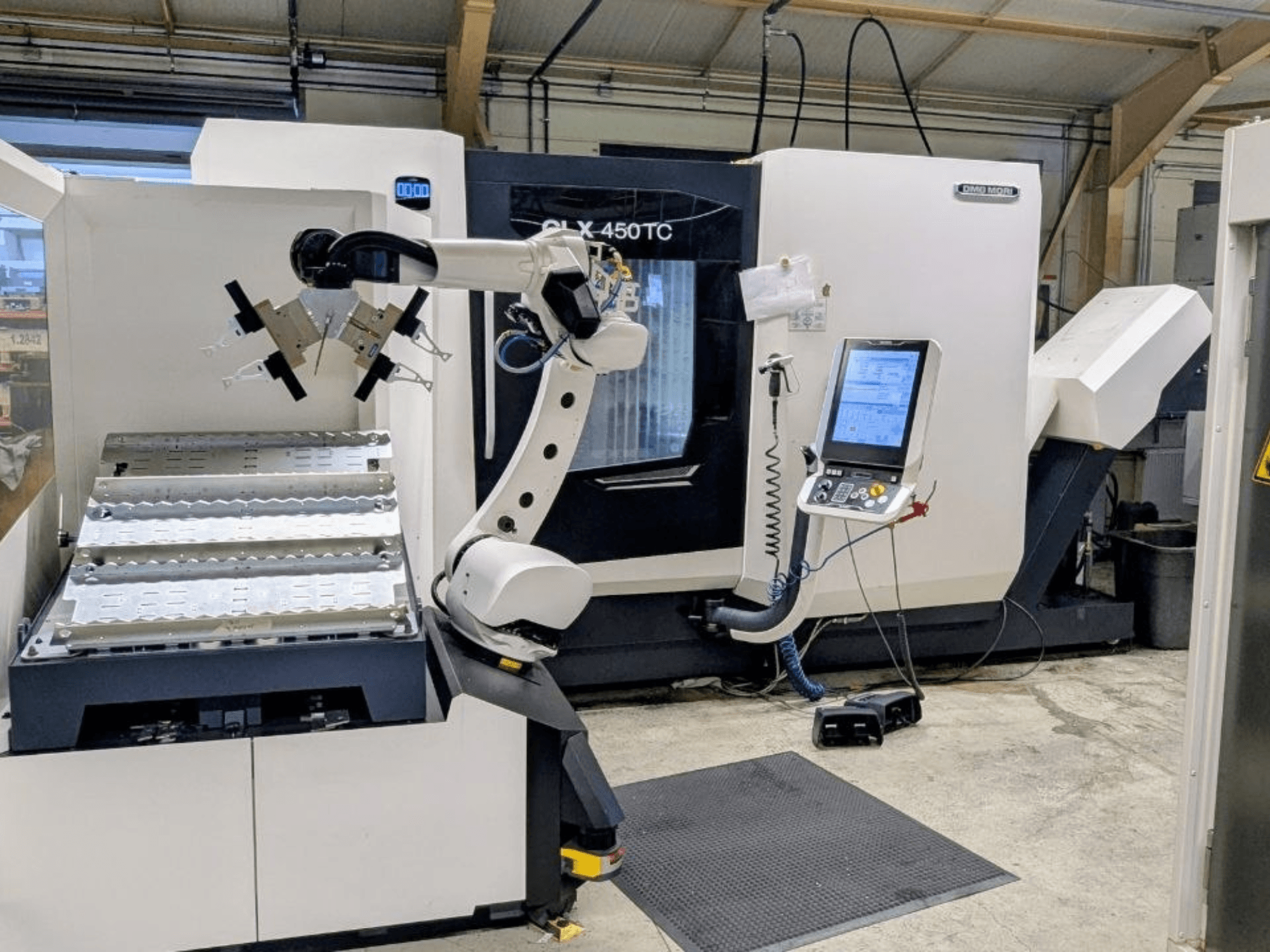

Flexibilní systém nakládání a vykládání obrobků Robo2Go s 6osým průmyslovým robotem
Vyměnitelný zásobník obrobků s vany
Kapacita: až 88 dílů (Ø ≤ 60 mm); až 29 dílů (Ø ≤ 125 mm)
Nosnost robota: až 35 kg (moduly: 10 / 20 / 35 kg)
Základna chapadla: trojúhelníková s ofukovací tryskou; ruční nastavení tlaku
3-čelisťový uchopovač pro upínací díly (vnitřní/vnější)
Minimální délka obrobku: 20 mm
Rozsah vnějších průměrů: Ø20–100 mm (v závislosti na modulu)
Rozsah vnitřních průměrů: Ø65–210 mm
Varianty 3-čelisťových upínacích kleští pro hřídelové díly: Ø20–170 mm
Doplňkové 2-čelisťové upínací kleště pro upínací/hřídelové díly: Ø20–80 mm (hřídelové díly)
Zásobníky: max. zatížení 500 kg; obrobek Ø20–170 mm; délka 120–950 mm; až 5 úrovní
Rozhraní: elektrické rozhraní pro Robo2Go, Profibus, přídavný stlačený vzduch, přídavný Ethernet
Samostatný ovládací terminál; integrace do řídicího systému CELOS
Speciální povrchová úprava robota: RAL 9010
Stroj připravený pro integraci do automatizačního systému
*Mezi uvedenými údaji a skutečnými hodnotami mohou být rozdíly, to by měl potvrdit obchodní zástupce.
