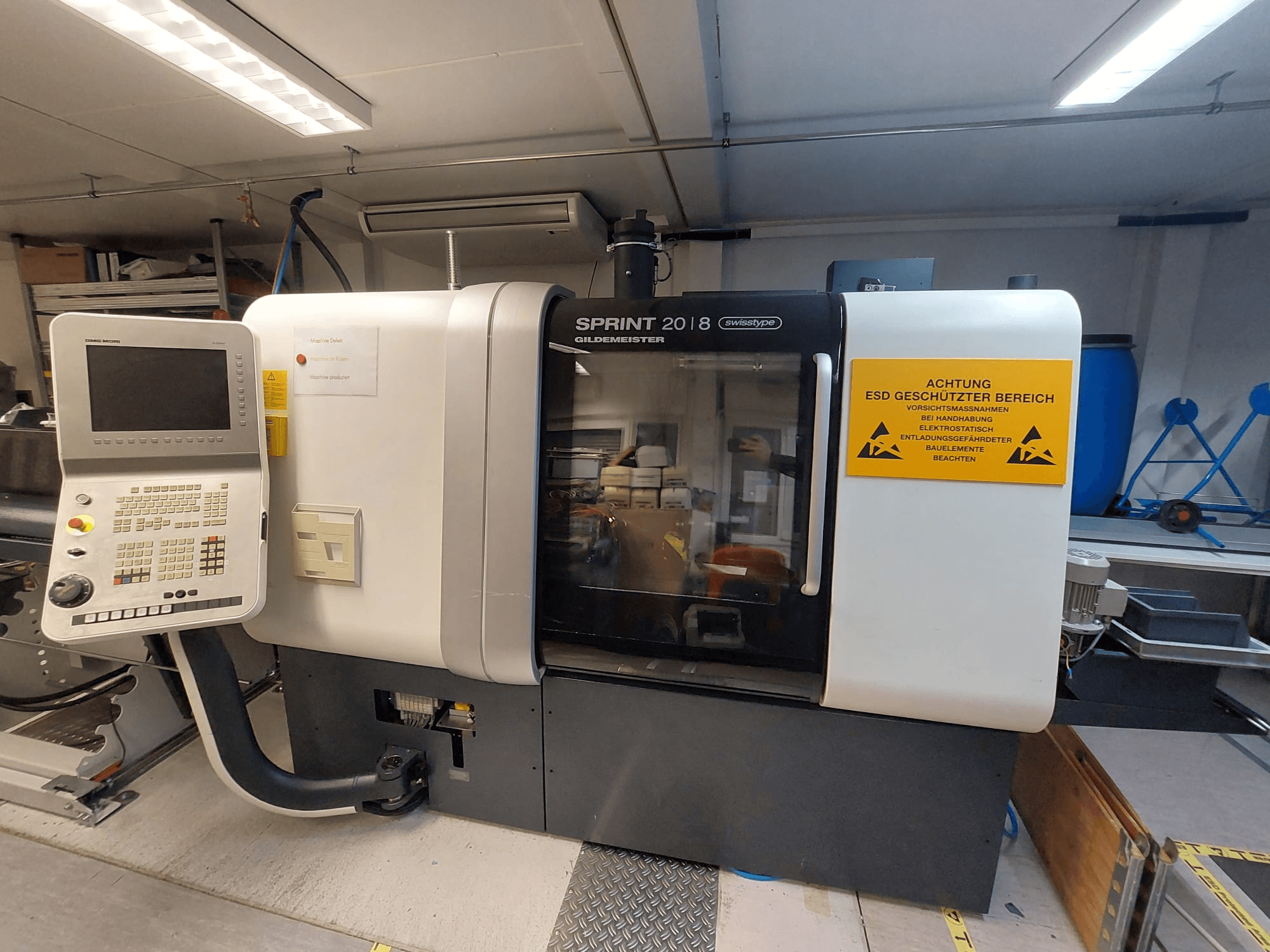

DMG MORI - Gildemeister Sprint 20/8 LinearDE-TUR-DMG-2016-00004

• Řízení / CNC: Fanuc 31i s 15" barevným TFT monitorem

• CNC systém: Fanuc 31i

• Osy: Fanuc Fanuc Fanuc Fanuc Fanuc Fanuc Fanuc: 6+2 osy / celkem 8 os

• Osy Y: 2

• Kanály: 2

• Vřetena: 2

Údaje o vřetenu

• Maximální průměr tyče protivřetena: 20 mm (25 mm volitelně)

• Otáčky protivřetena max: 10 000 otáček za minutu

• Výkon protivřetena (S1): 3,7 kW

Pojezdy / zdvihy

• Zdvih Z1: 80 mm

• Zdvih Z2: 300 mm

• Rychlý posuv Y1: 40 m/min (30 m/min)

• Maximální zrychlení X1: 10 m/s²

• Posuvná síla S1 osy Z1 / Z2 / X2 / Y2: 250 daN

• Posuvná síla osy S1 Y1: 500 daN

• Posuvná síla lineární osy X1: 1,5 mm 60 daN

Posuvník 1

• Zdvih X1: 50 mm

• Zdvih Y1: 350 mm

• Polohy nástroje: 1,5 mm 6 poloh, 12x12 mm

• Poháněné nástroje: ESX16.

Posuvník 2

• Zdvih X2: 240 mm

• Vnější pozice nástrojů: 4 pozice, 12x12 mm

• Tool positions internal: 4 pozice, Ø20 mm

• Poháněné nástroje: 5 s ESX/16 (volitelně)

Chladicí kapalina

• Typ chladicí kapaliny: Emulze:

• Objem nádrže na chladicí kapalinu: 250 l

• Kapacita čerpadla chladicí kapaliny max: 120 l/min

• Tlak chladicí kapaliny: 1,5 bar

Elektrické údaje

• Elektrická přípojka: 400 V ±10%

• Frekvence: 50 Hz

• Pojistka: 100 A

• Ovládací napětí: 24 V DC

• Napětí osvětlení: 24 V DC

• Jmenovitý proud: 86 A

• Příkon: cca 56 kVA

• Typ sítě: Vyžadováno: TN-S

Ochrana / provozní podmínky

• Třída ochrany stroje: OCHRANA: IP67

• Třída ochrany elektrické skříně: OCHRANA KRYTÍ SKŘÍNĚ: IP54

• Okolní teplota: +10 až +35 °C

• Maximální vlhkost: 75 %

• Nadmořská výška instalace max: 1000 m

• Hladina hluku: <70 dBA

Funkce CNC

• Měřicí systém: CNC CNC: Metrický nebo palcový

• Vstupní rozlišení: 1: 0,001 mm

• Rozsah posuvu: 0,001 mm/otáčku až rychlý

• Přepínání posuvu: 0-120%

• Otáčky vřetena: 1: Programovatelné otáčky za minutu

• Orientace vřetena: M5 nebo M19

• Souřadnicové systémy: Kartézský, polární, válcový

• Konstantní rychlost povrchu: Ano

• Programování nástrojů:: S údaji o nástroji

• Paměť pro posun nástroje: 200 posunů

• Kompenzace poloměru: G40 / G41 / G42

• Kontrola životnosti nástroje: Ano (volitelně)

• Sledování nástrojů: Monitorování zatížení (volitelně)

• Ukládání programu: 1 MB, až 1000 programů

• Rozhraní Ethernet: Ano

• Vstup/výstup programu: Ethernet: 1: Sériové rozhraní, klávesnice, PCMCIA, USB

• Cykly: USB, USB, USB, USB, USB, USB, USB, USB, USB, USB, USB: Soustružení, lícování, drážkování, závitování, vrtání, soustružení polygonů

• Úrovně podprogramů: Až 4

• Synchronizace posuvů: Ano

• Variabilní programování: Až 600 proměnných

• Diagnostika: Integrovaný žebříkový displej PLC, osciloskop

• Displej: 15" TFT LCD DISPLEJ

• Jazyky: Více

Obecné údaje

• Rozměry stroje: 2200 x 1050 x 1770 mm

• Provozní hodiny: 10 x 10 cm: 12,276 h

• Doba běhu programu: 4,426 h

• Použití: Provozní doba: 10 hodin: Obrábění hořčíku

Vlastnosti stroje

• Pneumatický vyhazovač

• Synchronizace vřetena

• Osa C

Další vybavení

• Dopravník třísek

• Stůl pro podávání tyčí
