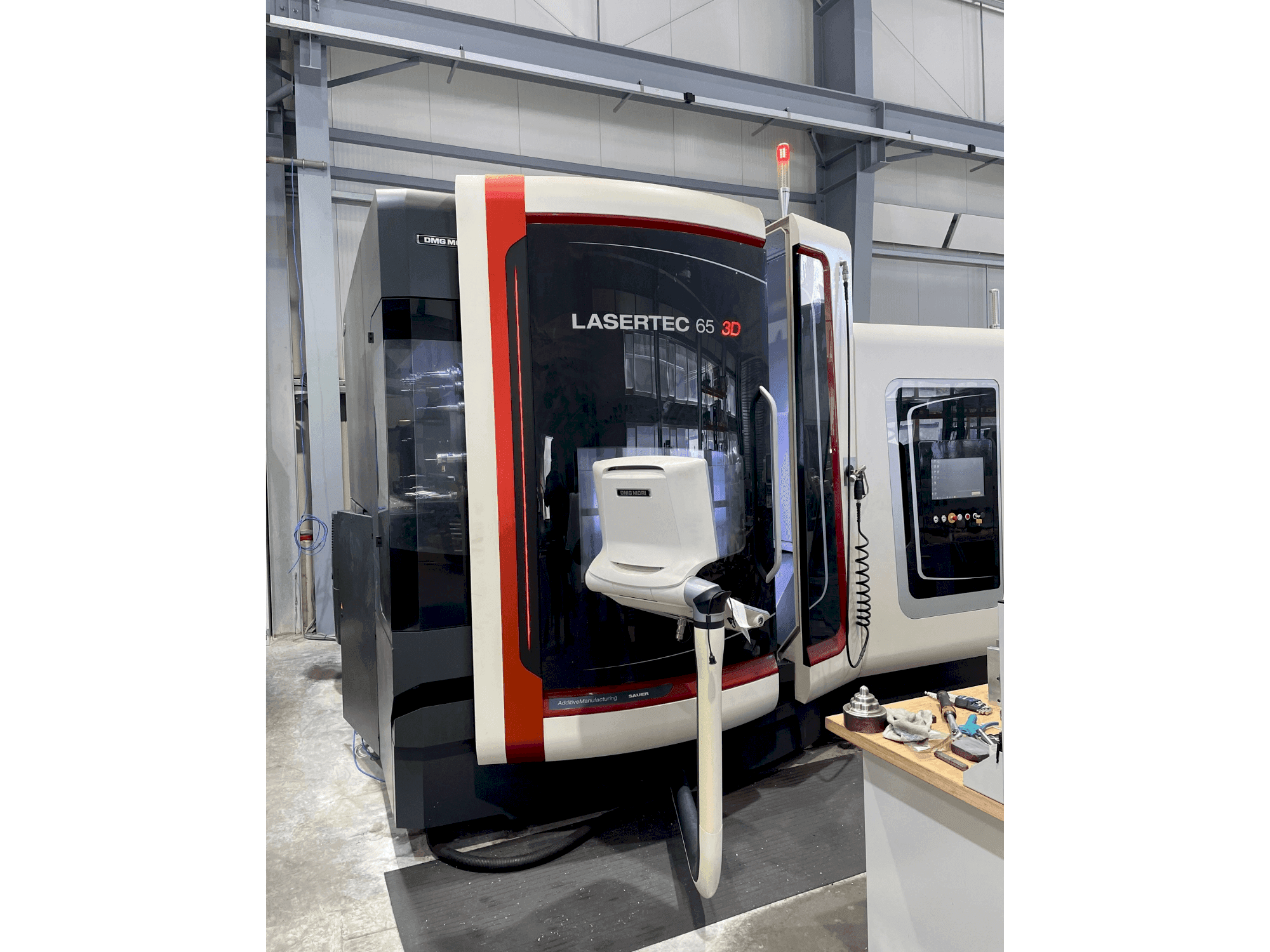

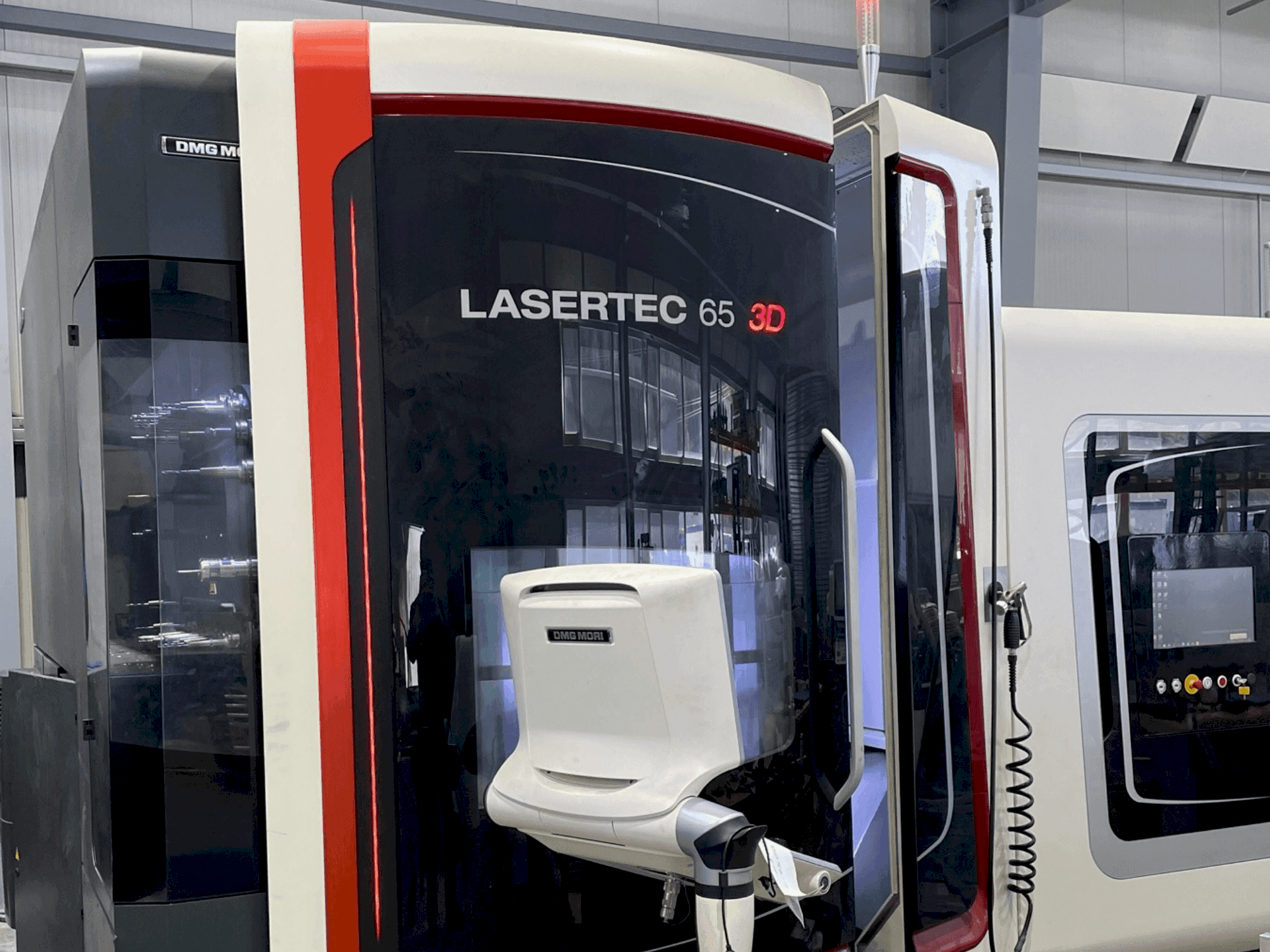

- DMG MORI LASERTEC 65 3D Hybridní 5osý přesný stroj pro frézování a laserové obrábění
Tento hybridní 5osý přesný stroj DMG MORI LASERTEC 65 3D pro frézování a laserové obrábění byl vyroben v roce 2014 v Německu. Vyznačuje se schopností vyrábět součásti pomocí 3D tisku a zároveň je následně zpracovávat. Je ideální pro výrobce, kteří potřebují vysoce výkonné řešení aditivní výroby kovových 3D součástek. Stroj se vyznačuje pevnou integrací laserové hlavy do vřeteníku pro větší instalační prostor a vyšší výkon. Kromě toho nabízí 5osé nanášení materiálu pomocí koaxiální trysky pro rovnoměrné rozložení prášku bez ohledu na směr laserového nánosu. Je to ideální specializované řešení pro prototypy, malé série, opravy a lakování. Tento LASERTEC 65 3D je vybaven integrovaným motorem vřetena SK 40 s otáčkami vřetena až 14 000 ot./min. Kromě toho pracuje s vláknovým diodovým laserem o výkonu 2,5 kW. Kromě interního přívodu chladicí kapaliny (IKZ) je dodáván s měřicí sondou Renishaw a možností měření nástrojů Blum. Dále je ceněn pro svou velkoryse dimenzovanou pracovní plochu, která je snadno přístupná, a rozměry pojezdu 650 × 650 × 560 mm (X / Y / Z). Jedná se o mimořádně přizpůsobivý 5osý stroj vhodný pro širokou škálu laserových a frézovacích úloh a poskytuje konzistentně vysoce kvalitní výsledky bez kompromisů.
Přehled
- Výrobce: DMG MORI
- rok: 2014
- MODEL: LASERTEC 65 3D Hybrid
- výrobních hodin: 1520
- typ aplikace: Frézování
- Země umístění: Rakousko
- Typ stroje: Univerzální obráběcí centrum
- dostupnost: Ihned
Technické informace - DMG MORI LASERTEC 65 3D Hybrid
Všeobecné údaje
- Šířka: 1200 mm
- Hloubka měření: 1050 mm
- Výška měření: 2000 mm
Řídící jednotka
- Model: CELOS (SIEMENS 840D sl)
- Rozhraní: 21.5“ ERGOline Control
- Hlavní jazyk CNC: German (English, Italian)
- CNC jazyk přizpůsobitelný: Ano
Hlavní jednotka
- Rozsah otáček vřetena: 14000 1/min
- Výkon motoru vřetena: 14 kW (100% ED)
- Zúžení nástroje: HSK64
- Výkon laseru: 2.5 KW
- Počet os: 5
Pojezdy os
- Osa X Pojezdy os: 650 mm
- Osy Y Pojezdy os: 650 mm
- Osa Z Pojezdy os: 560 mm
Stůl
- Vnější délka: 800 mm
- Vnější šířka: 650 mm
Nástroje
- Sloty v úložišti: 60
- Držák nástroje: HSK64
Média
- Odlučovač oleje: Yes
- Dopravník třísek: Ano
- Vnitřní chlazení: Ano
Další vybavení
- - Vnitřní chladicí systém 40 bar, 23 l/min
- - Škrabkový pásový dopravník třísek s chladicím systémem 600 litrů, papírový pásový filtr
- - Infračervená měřicí sonda Renishaw OMP 60 Verze pro SK 40 (sonda se automaticky vkládá do pracovního vřetena ze zásobníku nástrojů)
- - Oplachová pistole s čerpadlem 2 bar/40 l/min
- - Odlučovač olejové/emulzní mlhy
- - Měření nástrojů v pracovní oblasti Blum Laser
- - MPC Machine Protection Control & 3D quickSET
- - Příplatek za podavač prášku Twin System
- - Sací jednotka se sekundárním filtračním stupněm
- - elektronické ruční kolo Siemens 840D
Dodatečné informace
- Výhody technického stroje:
- - Vertikální vřeteník
- - Zařízení na výměnu nástrojů
- - Dvojité chapadlo
- - Nc otočný otočný stůl
- - Stolová osa c: d 650 mm, integrovaná v pevném stole 800 mm x 650 mm
- - Rozsah otáčení osa c: 360° rozsah otáčení osa a: +120°/-120
- Kvalitativní výhody stroje:
- - Automatické vkládání a vyjímání laserové obráběcí hlavy pro laserovou aplikaci nebo frézování vláknem vedený diodový laser s výkonem 2 500 wattů
- - Zpracování optiky se zaostřovací čočkou
- - Chladicí jednotka foukající vzduch středem vřetena
- - Velká pracovní plocha pro obrobky do ø 500 mm, výška 350 mm a max. 600 kg
- - Přístupnost a ergonomie: velký otvor dveří, vkládání obrobků zepředu a úplná přístupnost
- - Malá půdorysná plocha s instalační plochou 12 m2
- - Bezpečnostní balíček pro případ výpadku proudu
- - Stroj byl upgradován na nový stav stroje pomocí dmg v roce 2020 a poté dodán.
- - 4 311 h (hodiny vřetena) // 2 339 h (hodiny laserového paprsku) // Dokumentace k dispozici
Výhody stroje
Informace navíc
*Mezi uvedenými údaji a skutečnými hodnotami mohou být rozdíly, to by měl potvrdit obchodní zástupce.
