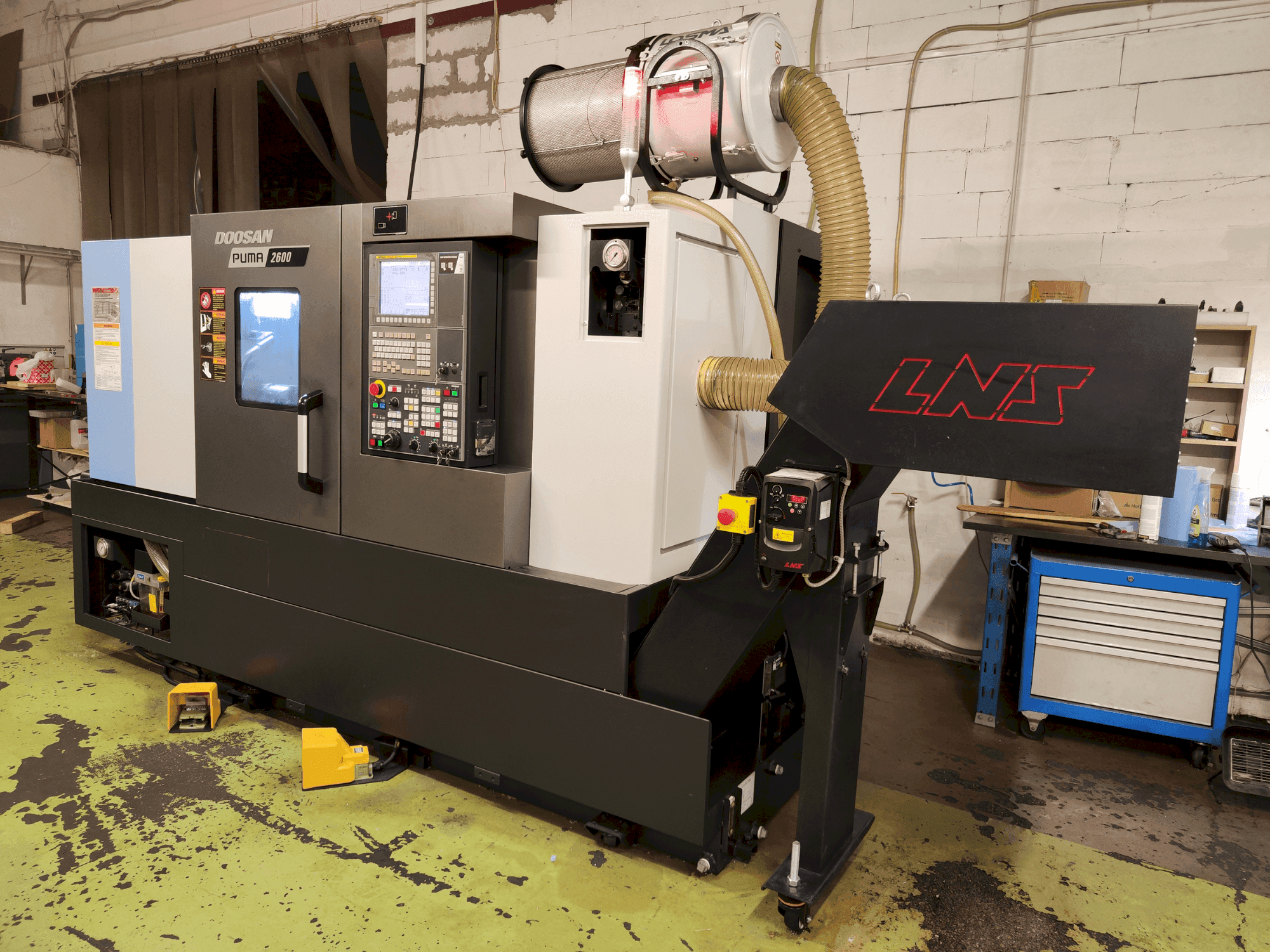

DOOSAN - Puma 2600/500LV-TUR-DOO-2018-00001

Výklopné přední dveře: 680 mm (26,8 palce)

Výklopné sedlo: 630 mm (24,8 palce)

Doporučený průměr otáčení: 305 mm (12,0 palců)

Maximální průměr otáčení: 481 mm (18,9 palce) / 376 mm (14,8 palce)

Maximální délka otáčení: 755 mm (29,7 palce) / 725 mm (28,5 palce)

Pracovní průměr tyče: 102 mm (4,0 palce)

Čelo vřetena: 1,5 mm (2,5 mm). 2,5 mm (2,5 mm): ASA A2-11

Průměr ložiska vřetena (vpředu): 160 mm (6,3 palce)

Průměr průchozího otvoru vřetena: 115 mm (4,5 palce)

Minimální úhel indexování vřetena (osa C): 4,5 mm: 0.001°

Velikost nástroje na vnější straně: 25 mm (1,0 palce) {20 mm (0,8 palce)*}

Průměr vyvrtávací tyče: 50 mm (2,0 in) {40 mm (1,6 in)*}.

Doba indexování revolveru (1. otočení): 1: 0.15 s

Otáčky vřetena rotačního nástroje: 5000 ot/min.

Kužel otvoru koníku (pod napětím): 1,5 mm: MT#5

Přívod stlačeného vzduchu: 100 mm (3,9 palce)

Otáčky dílčího vřetena (řemen [vestavěný]): 4500 ot/min

Čelo podvřetena: ASA A2#5

Průměr ložiska podvřetena (vpředu): Vřeteno: 90 mm (3,5 palce)

Průměr průchozího otvoru podvřetena: 62 mm (2,4 palce)

Minimální úhel indexování dílčího vřetena (osa C): 0.001°

Elektrické napájení (jmenovitý výkon):: 48,86 kVA
