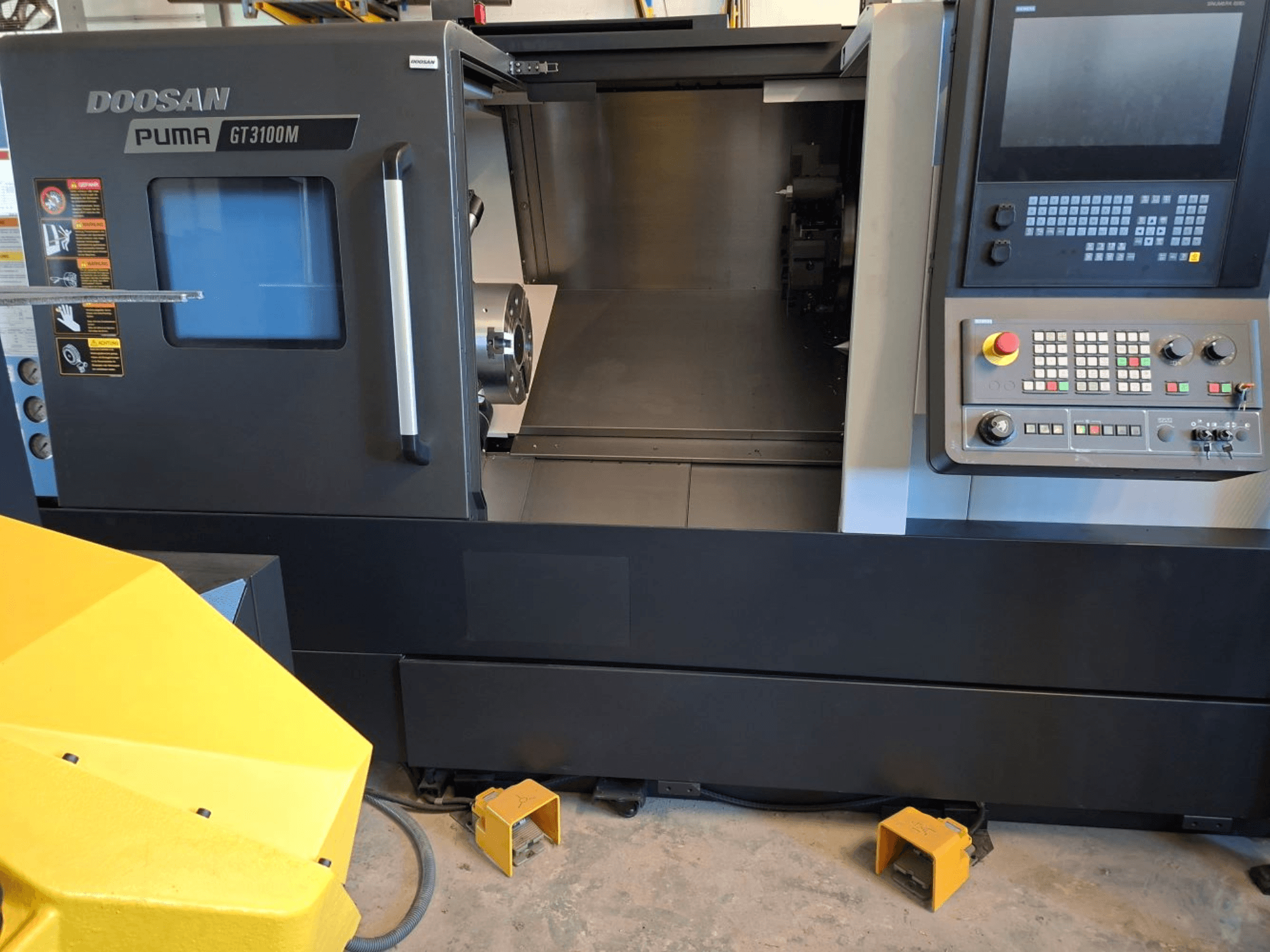

DOOSAN - Puma GT 3100 M DE-TUR-DOO-2022-00003

• Řídicí dotykový displej Siemens S828D s 15palcovým displejem ShopTurn

• 3-osý CNC horizontální soustruh s poháněnými nástroji a koníkem

• Hlavní vřeteno v ose C: Rozlišení 360° 0,001°

• Otáčky osy C: 200 ot/min

• Krouticí moment osy C: cca 1162 Nm

• Průměr kývání nad ložem: 720 mm

• Průměr kývání nad příčným suportem: 720 mm 590 mm

• Maximální průměr otáčení: 376 mm

• Maximální délka otáčení: 725 mm

• Otvor hlavního vřetena: 115 mm

• Nosnost tyče: 103 mm

• Čelo vřetena: ASA A2-11

• Maximální točivý moment: cca 1112 Nm

• Rychlý posuv osy X: 24 m/min

• Rychlý posuv osy Z: 1 min: 30 m/min

• Posuvná síla v ose X: 9465 N

• Posuvná síla v ose Z: 17379 N

• Průměr tříčelisťového sklíčidla: 305 mm s měkkými čelistmi

• 12staniční nástrojová revolverová hlavice s držáky nástrojů BMT65P

• Maximální otáčky poháněného nástroje: 5000 ot/min

• Výkon poháněného nástroje: cca 7,7 kW

• Krouticí moment poháněného nástroje: cca 75 Nm

• Koník s pinolou o průměru: 100 mm

• Zdvih pinoly: 1,5 mm 100 mm

• Hydraulický upínací systém s dutým válcem

• Monoblokové litinové lože stroje, konstrukce Meehanite

• Konstrukce lože se sklonem 30°

• Kalená a broušená vodicí dráha s povlakem s nízkým třením

• Automatické centrální mazání

• Chladicí systém: tlak 7 barů

• Objem nádrže na chladicí kapalinu: cca 235 litrů

• Hydraulická nádrž: cca 20 litrů

• Kompletní kryt s osvětlením pracovního prostoru

• Rozhraní tyčového podavače

• Odlučovač oleje

• Elektronická bezpečnostní spojka pro osy X a Z

• Elektrické připojení: 400 V, 3 fáze, 50 Hz

• Celkový výkon: cca 47 kVA

Přídavné vybavení

• VOLITELNĚ: HALTER LoadAssistant Universal Big 70 (robot)

  • Chapadlo pro Doosan Universal Big 70

  • Otočná stanice

  • Podpěra obrobku

  • Základní deska 23 mm / 175 mm Big 70

  • Skříňka rozhraní stroje
