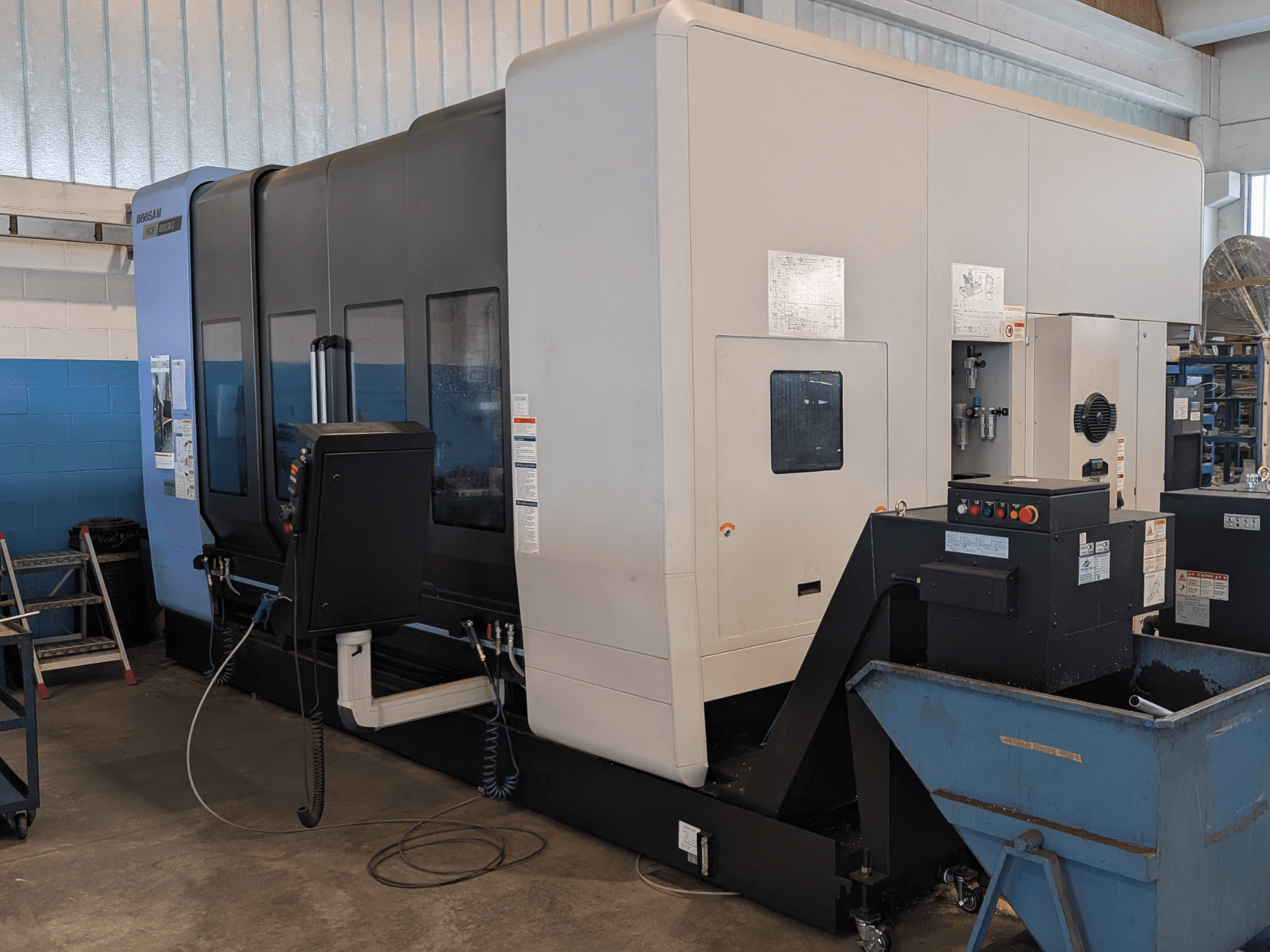

DOOSAN - VCF850LSR-II IT-MIL-DOO-2021-00002

• Provozní doba: cca 2 500 efektivních hodin

• Rozsah pohybu:

  • Osa B: ±110°

  • Osa C: ±360°

• Rychlý posuv (X/Y/Z): 40 / 40 / 40 m/min

• Maximální pracovní posuv (X/Y/Z): 20 000 mm/min

• Vřeteno:

  • Výkon: 24 / 30 kW

  • Max. točivý moment: 121 / 155 Nm

  • Kužel: ISO 40, dvojitý kontakt

• Magazín nástrojů:

  • Kapacita: 60 nástrojů

  • Max. průměr nástroje: 76 mm (130 mm, pokud jsou sousední pozice volné)

  • Max. délka nástroje: 300 mm

  • Výměna nástroje: 5,5 s

  • Výměna třísek: 13 s

• Upínací systém/stůl:

  • Pevný stůl: 3 500 × 870 mm, max. zatížení 3 500 kg

  • Otočný stůl: Ø 800 mm, max. zatížení 1 200 kg

  • Max. průměr obrobku: 1 050 mm

  • Max. výška obrobku: 680 mm (vertikálně) / 1 095 mm (horizontálně)

• Měření: Absolutní lineární měřítka na osách X/Y/Z

• Vlastnosti: Odnímatelné středové dveře; Možnost kyvného obrábění

• Napájení:

  • Elektrické: 400 V / 3 fáze + uzemnění

  • Požadovaný příkon: 63 kVA

  • Stlačený vzduch: 6 bar

  • Objem nádrže na chladicí kapalinu: 560 l

• Stav: Velmi dobře udržováno

• Provozní stav: V provozu / pod napětím

• Doplňky: Videa s časovým razítkem k dispozici na vyžádání

• Přeprava: Podle informací lze přepravit vcelku

Další vybavení

• Vysokotlaké chlazení skrz vřeteno, 70 bar

• Cyklónová filtrace chladicí kapaliny

• Dopravník třísek

• Snímač obrobku Renishaw RMP-60

• Systém nastavení nástrojů Renishaw RTS

• Originální kalibrační kulička pro kinematiku

• Sada pokročilých funkcí Heidenhain 1

• Sada pokročilých funkcí Heidenhain 2

• Dynamické monitorování kolizí (DCM)

• Funkce Lift-Off

• Převodník DXF

• 3D vizualizace dráhy nástroje

• 3D simulace obrábění

• Prohlížeč CAD

• Automatický mazací systém

• Hydraulická jednotka

• LED osvětlení pracovního prostoru

• Tříbarevná výstražná kontrolka

• Dokumentace CE

• Návody k obsluze strojů
