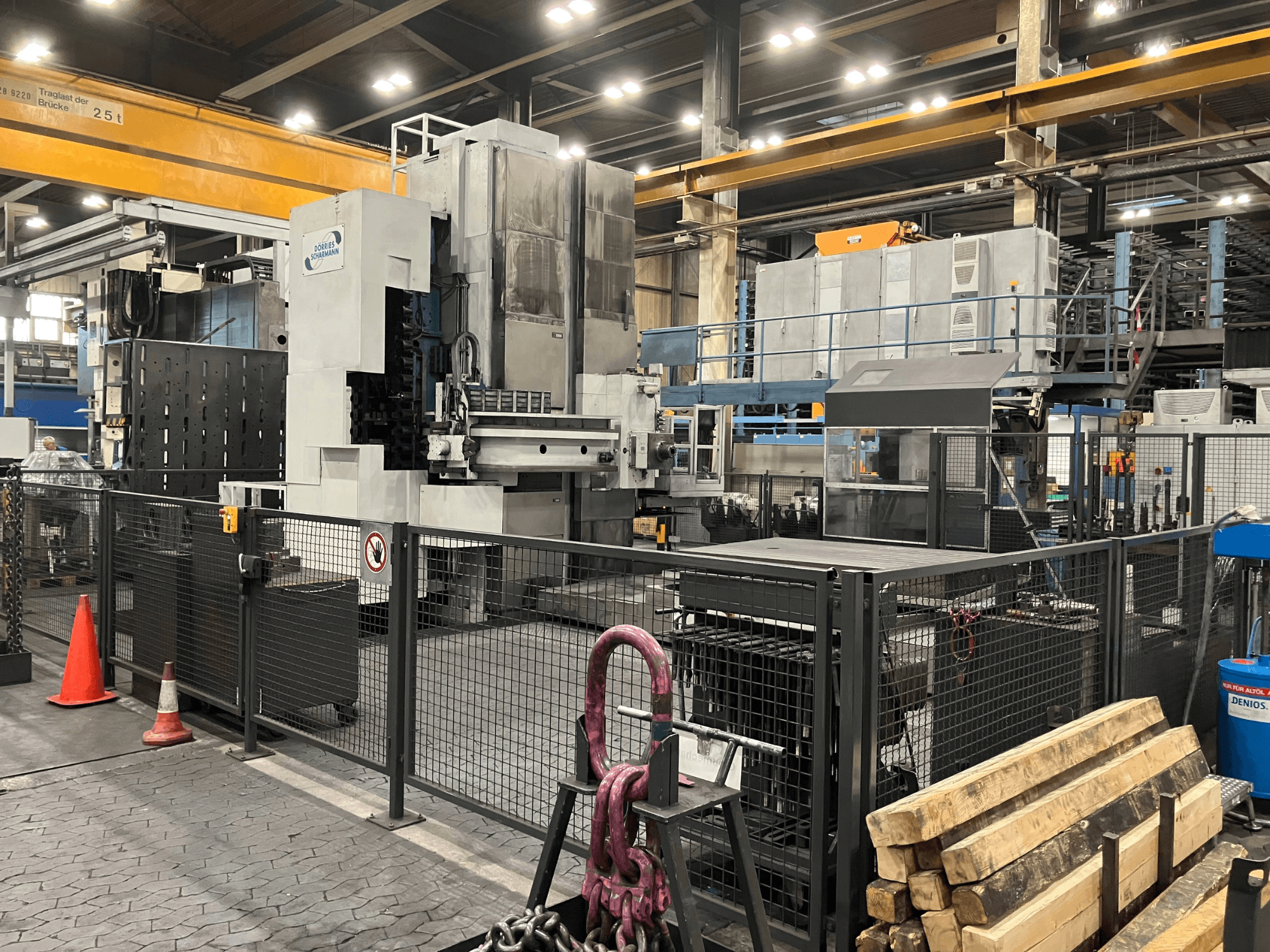

DÖRRIES SCHARMANN - Heavycut 1.2 TDV4 DE-OTH-DOR-1989-00001

Technické specifikace

* Řízení: Heidenhain iTNC 530

* Zdvih osy X: 2 500 mm

* Zdvih osy Y: 2 500 mm

* Zdvih osy Z: 800 mm

* Zdvih osy W: 700 mm

* Pojezd osy V: 1 500 mm

* Osa B: 360°

* Průměr pracovního vřetena: 150 mm

* Držák nástroje: ISO 50 DIN 2079

* Počet převodových stupňů: 3

* Rozměry stolu: 2 000 × 2 500 mm

* Výška stolu: 1 050 mm

* Nosnost stolu: 25 000 kg

* Rychlost posuvu osy V: 1–10 000 mm/min

* Rychlost posuvu osy B: 2,4 ot./min

* Rychlý posuv v osách X/Y/Z/W: 10 000 mm/min

* Rychlost posuvu os X/Y/Z/W: 1–10 000 mm/min

* Průřez nosníku portálu: 325 × 325 mm

* Zásobník nástrojů: řetězový zásobník

* Kapacita zásobníku nástrojů: 40 nástrojů

* Max. průměr nástroje: 340 mm

* Max. průměr vyvrtávací tyče: 500 mm

* Max. délka nástroje: 500 mm

* Max. hmotnost nástroje: 40 kg

* Rychlost posuvu zásobníku nástrojů: cca 40 m/min

* Pomalá rychlost zásobníku nástrojů: cca 1,2 m/min

* Systém chlazení: chladicí kapalina přes vřeteno

* Systém chlazení: externí chladicí trysky

* Filtrace chladicí kapaliny: Papírový pásový filtr

* Sledování procesu: Adaptivní řízení

* Ruční kolo: HR 550 FS

* DNC: Heidenhain DNC

* Řízení přizpůsobené zatížení: Ano

* KinematicsOpt: Ano

* Globální nastavení programu: Ano

* HDR a SIK: Ano

Doplňkové vybavení / příslušenství

* WFK 100 S

* WFK 50 S

* Automatické upínání frézovací hlavy

* Automatické upnutí frézovací hlavy

* Pohon frézovací hlavy přes řízený hřídel

* Chlazení nástroje pomocí 4 trysek

* Dopravník třísek

* Sledování točivého momentu

* Zobrazení polohy

Retrofit / modernizace v roce 2013

* Řízení CNC: Heidenhain iTNC 530

* 19" barevný plochý TFT displej BF 760

* TouchPad TE 745 s integrovaným ovládacím panelem stroje

* Elektronický ruční ovladač HR 550 FS s mřížkou a připojovacími prvky

* HDR a SIK

* Globální nastavení programu

* KinematicsOpt

* Řízení přizpůsobené zatížení

* Heidenhain DNC
