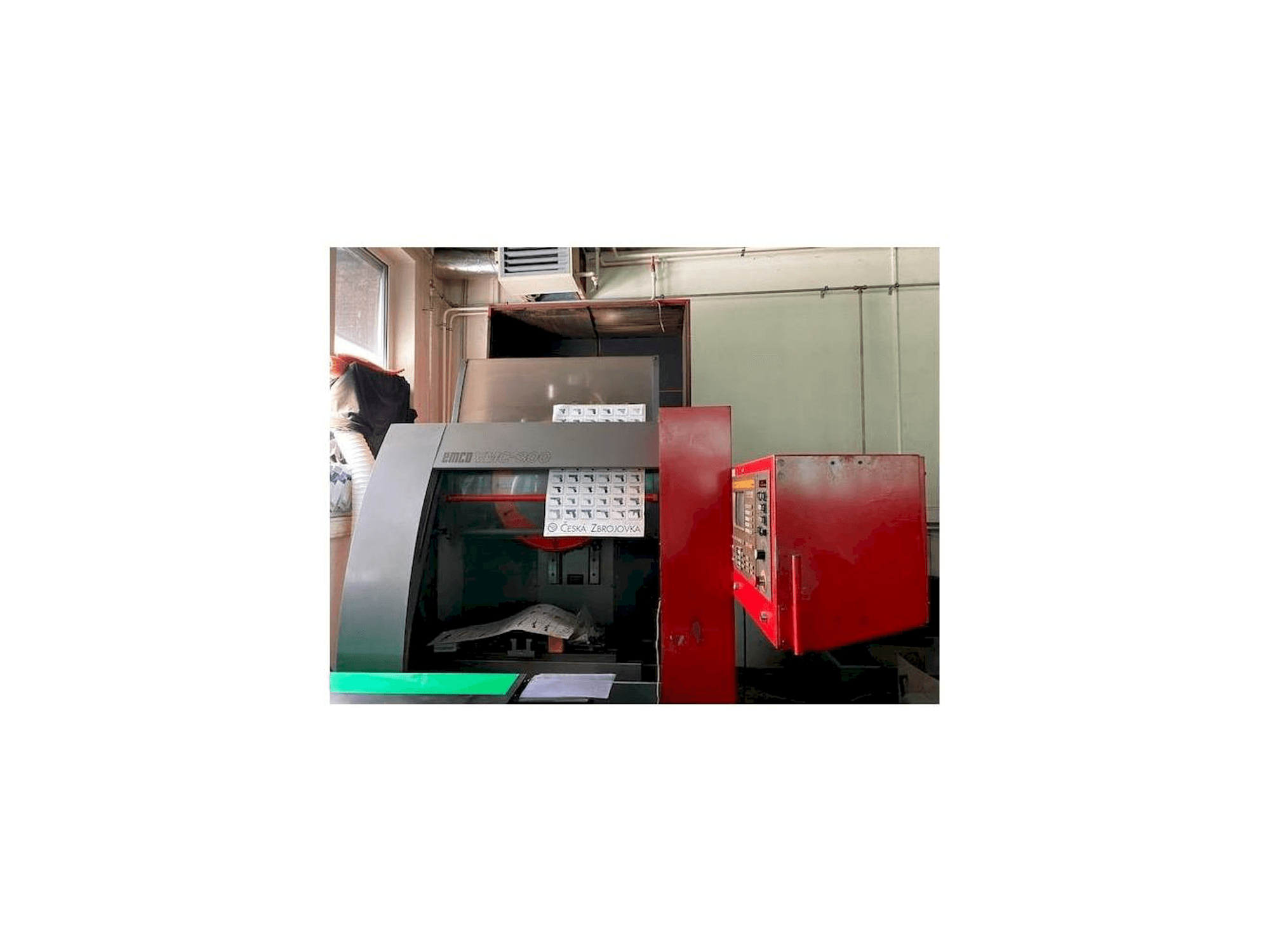

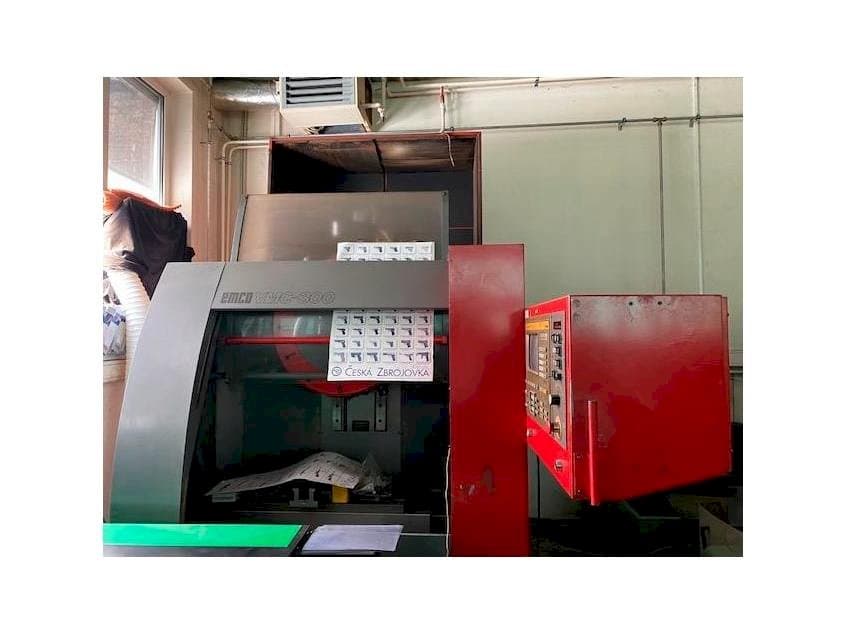

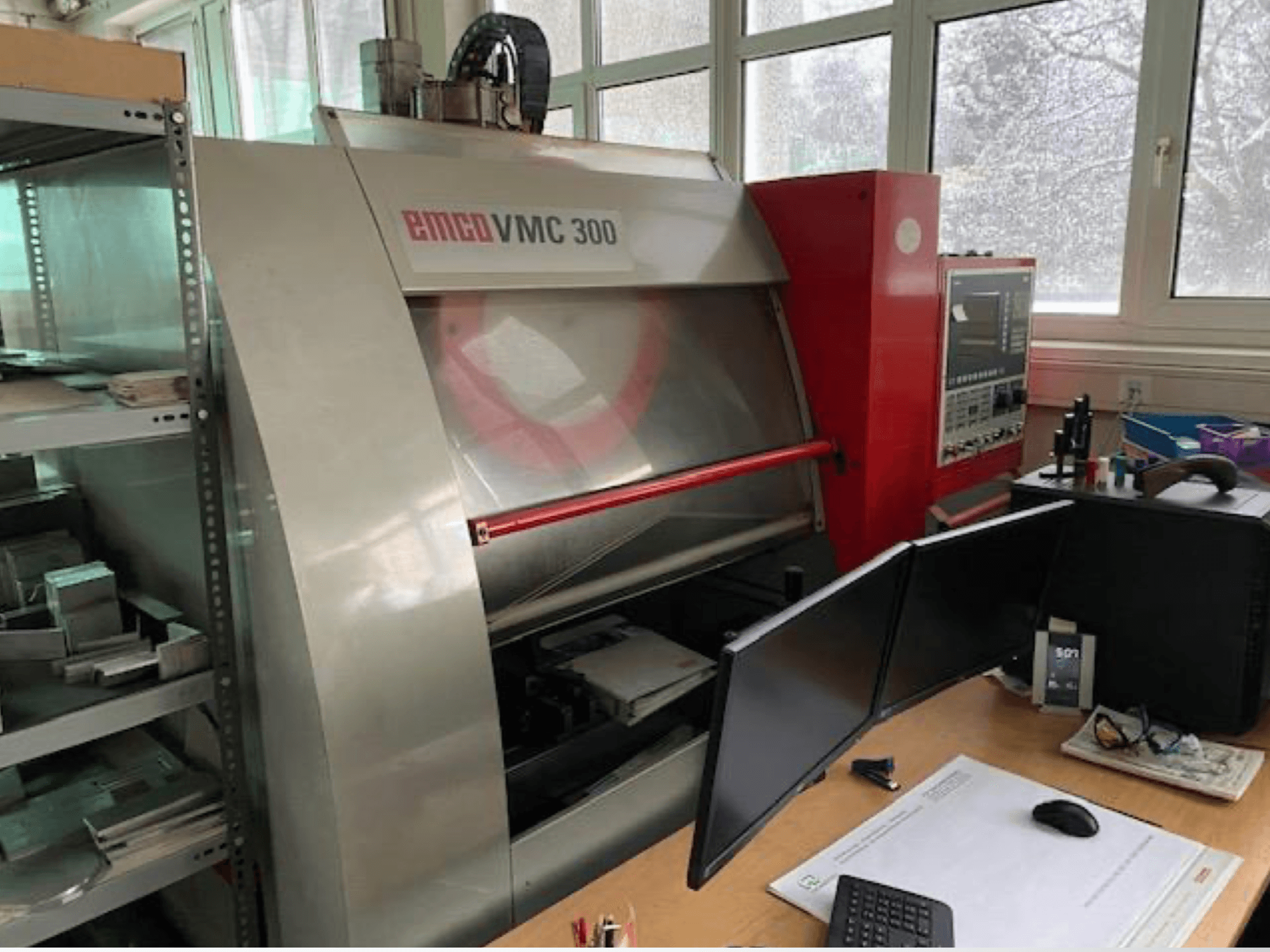

EMCO - VMC 300AT-MIL-EMC-2003-00001

• K dispozici jsou 2 kusy (jeden novější a jeden starší) s různými značkami řídicích systémů

• Vzdálenost od čela vřetena ke stolu: 210 – 450 mm

• Počet T-drážek: 3

• Šířka T-drážky: 14 mm

• Rozteč T-drážek: 100 mm

• Průměr ložiska vřetena: Ø60 mm

• Typ ložiska: kuličkové ložisko s kosoúhlým stykem

• Kužel nástroje: SK40 (DIN 69871 / ISO 7388-I)

• Tažný čep: M16 (DIN 69872 / ISO 7388-II)

• Automatické upínání nástroje

• Upínací síla nástroje: 6 000 N

• Výsuv vřetena: 330 mm

• Výkon motoru vřetena: 9 / 11 kW (100 % / 60 % pracovní cyklus)

• Volitelné otáčky vřetena: 0 – 8 000 ot./min

• Maximální točivý moment: 100 Nm (5 000 ot./min) / 78 Nm (volitelně 8 000 ot./min)

• Hlučnost: 72 dB(A) při 5 000 ot./min

• Frézovací výkon v oceli (16MnCr5 – 790 N/mm²): 220 cm³/min

• Maximální kapacita vrtání do oceli: Ø25 mm

• Maximální závitovací výkon v oceli: M20

• Střídavé servopohony s vřeteny s kuličkovým šroubem

• Rychlost posuvu (X/Y/Z): 0,01 – 12 000 mm/min

• Rychlý posuv (X/Y/Z): 12 m/min

• Posuvná síla X/Y: 6 000 N

• Posuvná síla Z: 8 800 N

• Rozlišení: 0,001 mm

• Držák nástrojů: bubnový typ s řízením směru

• Automatická výměna nástrojů

• Maximální celková hmotnost nástrojů v zásobníku: 36 kg

• Maximální průměr nástroje: 100 mm

• Maximální délka nástroje: 220 mm

• Doba výměny nástroje: T1: 5,8 s / T2: 3,9 s / T3: 3,9 s

• Doba od začátku obrábění k začátku dalšího (VDI 2852): T1: 8,9 s / T2: 7,0 s / T3: 7,0 s

• Objem nádrže na chladicí kapalinu: 100 l

• Průtok čerpadla chladicí kapaliny: 10 l/min

• Maximální tlak chladicí kapaliny: 3,7 bar

• Přívod chladicí kapaliny: 4 vnější trysky

• Automatické centrální mazání vodicích drah a vřeten s kuličkovými šrouby

• Ložiska hlavního vřetena mazaná tukem

• Napájení: 3/PE ~ 400 V / 50–60 Hz

• Maximální kolísání napětí: +5 % / -10 %

• Připojené zatížení: 15 kVA

• Jmenovitý proud: 22 A

• Maximální proud: 25 A

• Hlavní pojistka: 35 A (pomalu jiskřící)

• Požadovaný zkratový výkon: 1600 kVA

• Tlak v pneumatickém systému: 5 – 10 bar

• Minimální průtok vzduchu: 750 l/min

• Průměrná spotřeba vzduchu: 180 l/min

Doplňkové vybavení

• Automatický 12-pozicový měnič nástrojů

• Automatický centrální mazací systém

• Systém chlazení se 4 vnějšími tryskami

• Automatický upínací systém nástrojů

• Rozhraní vřetena SK40

Výhody stroje:

• Spolehlivý 12-pozicový automatický měnič nástrojů

• Integrovaný automatický mazací systém pro vodicí dráhy a vřetena s kuličkovými šrouby
