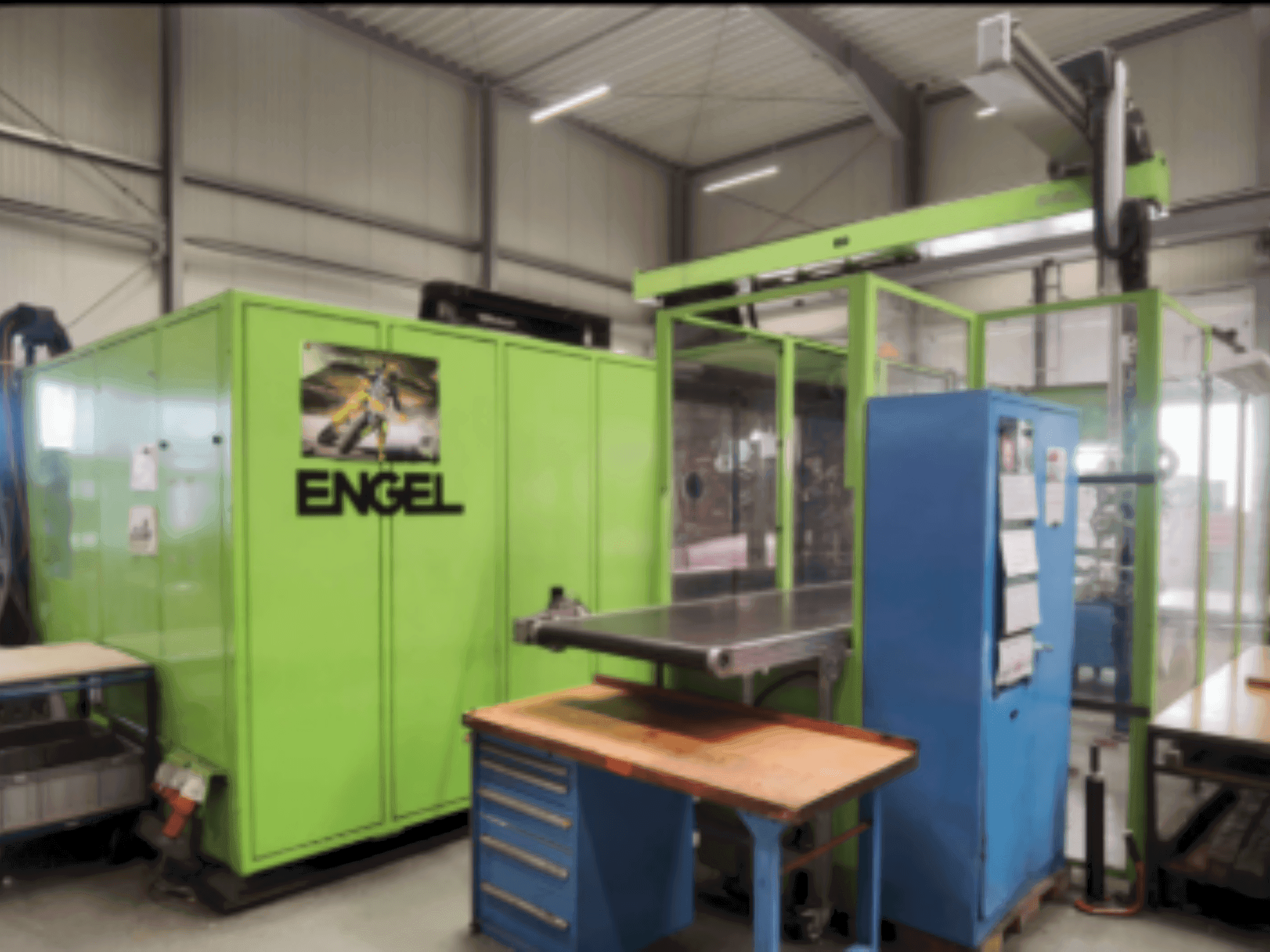

Engel - Duo 11050/1100 WPDE-INJ-ENG-2004-00005

Upínací jednotka

• Upínací síla: 11 000 kN

• Otevírací síla (s přítlačnými podložkami): 760 kN

• Otevírací síla: 615 kN

• Otevírací zdvih: 2 350 mm

• Výška pro instalaci formy, min. 700 mm

• Výška instalace formy, max.: 1 280 mm

• Maximální vzdálenost mezi deskami: 3 050 mm

• Velikost montážní desky (horizontálně × vertikálně): 1,050 mm: 2 340 × 2 040 mm

• Rozteč stahovacích tyčí (vodorovně × svisle): 1 575 × 1 320 mm

• Průměr stahovacích tyčí: 230 mm

• Maximální hmotnost formy: 30 000 kg

• Zdvih vyhazovače: 300 mm

• Vyhazovací síla: 230 kN

• Suchý cyklus (Euromap 6) - čas: 5,2 s

• Suchý cyklus (Euromap 6) - zdvih: 1,5 mm: 1,100 mm

Vstřikovací jednotka 1

• Průměr šneku: 135 mm

• Dávkovací zdvih: 570 mm

• Maximální objem výstřiků: 8 159 cm³

• Maximální otáčky šroubu: 120 ot/min

• Poměr L/D šneku (3 zóny): 20

• Rychlost plastifikace (3-zónová): 166 g/s

• Poměr L/D šneku (bariérový): 22

• Rychlost plastikace (bariéra): 256 g/s

• Vstřikovací rychlost: (bariéra) 1 255 cm³/s

• Rychlost vstřikování při zvýšeném vstřikovacím tlaku: 915 cm³/s

• Specifický vstřikovací tlak: 1,170 bar

• Specifický vstřikovací tlak (zvýšený): 1,600 bar (zvýšený)

• Zdvih trysek: 950 mm

• Kontaktní síla trysky: 150 kN

• Výkon ohřevu (standardní): 93 kW

• Počet topných zón včetně trysky: 6

• Výkonpohonu čerpadla: 130 kW

• Objem olejové náplně: 1 600 l

Hmotnost:

• Čistá hmotnost (upínací jednotka / vstřikovací jednotka): 62 t / 18 t
