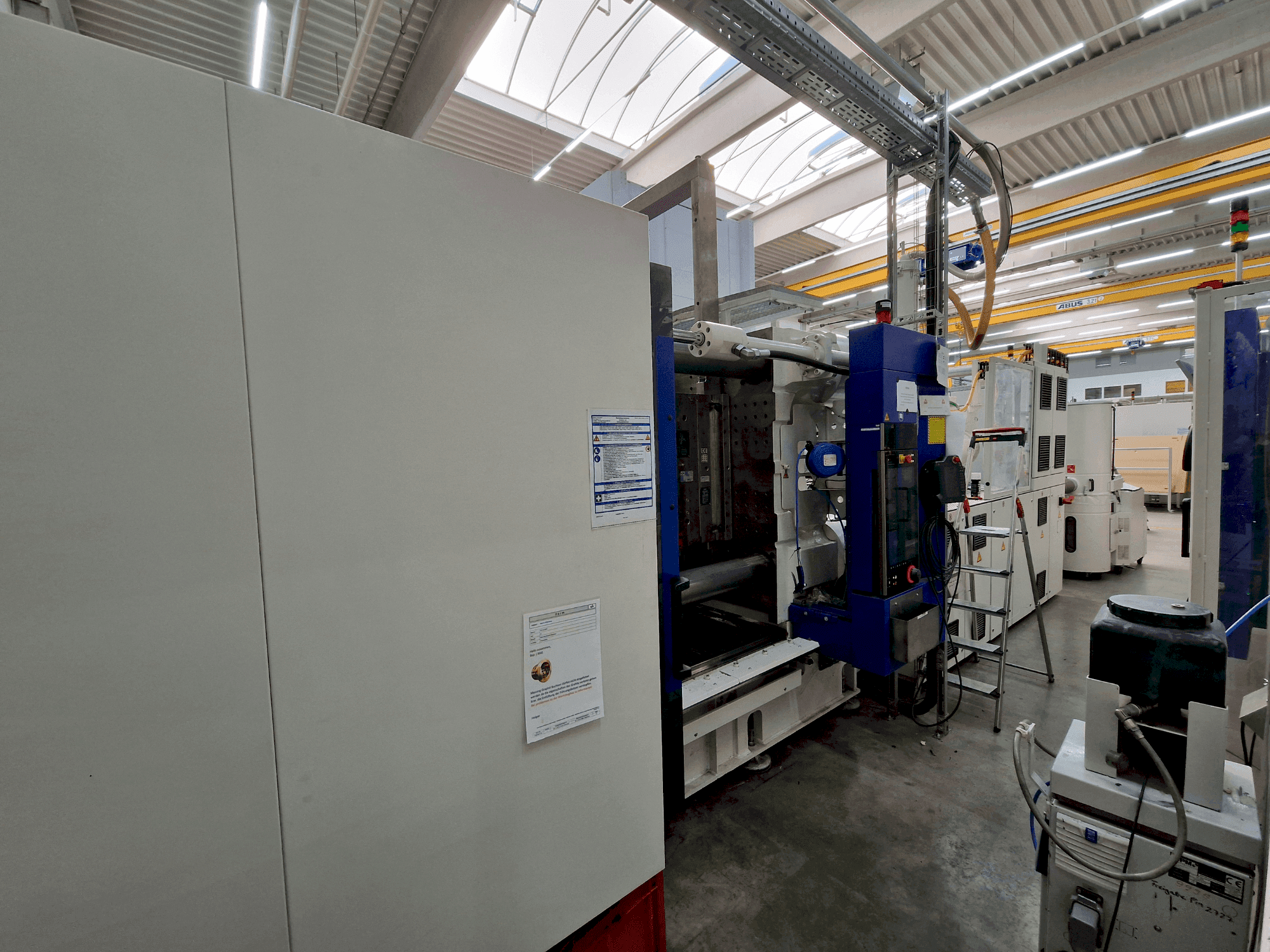

Engel - duo 2400/650DE-INJ-ENG-2019-00004

Další vybavení

• Kapacita olejové nádrže - vstřikovací jednotka: 500 l

• Maximální chladicí výkon (přívod vody 32 °C): 29,40 kWchlazení

• Spotřeba vody (32°C): 1,5 l vody: 4,80 m3/h

Výhody stroje

Kvalitativní výhody stroje

• Stroj je vybaven elektrickými vodními bateriemi (4 e-flomy, každý s 8 okruhy).

• Vstřikovací jednotky jsou vybaveny akumulátory, které umožňují vysoký vstřikovací tlak až 2400 barů se šnekem 60 mm.

Technické výhody stroje

• Maximální vstřikovací kapacita: 890 cm³

• Krouticí moment šneku: 2000 nm // maximální rychlost šneku při sníženém krouticím momentu: 275 min-1

• Snížený krouticí moment @ maximální rychlost šneku: 1600 nm

• Rychlost regenerace (třízónový šnek): 51 g/s // rychlost výtěžnosti (bariérový šnek): 67. 1 g/s

• Rychlost vstřikování: 353 cm³/s

• Zdvih trysky: 950 mm

• Poměr Ld: 24. 0

• Topné zóny včetně trysky: 8 // topný výkon: 27. 5 kwel

• Otevírací síla s přítlačnou podložkou: 510 kn

• Maximální vzdálenost mezi deskami: 1750 mm

Další informace

Rozměry a hmotnost

• Šířka výpadové šachty: 1100 mm

• Hmotnost upínací jednotky: 20 000 kg

• Maximální hmotnost formy (pohyblivá deska): 20 000 kg: 7,330 kg

• Maximální hmotnost formy (stacionární deska): 330 kg: 7,330 kg

• Maximální hmotnost formy (celkem): 11 000 kg

Údaje o cyklu (Euromap 6)

• Zdvih: 700 mm

• Doba suchého cyklu: 2,9 s

Řídicí systém: Monocompute CC300

Hlavní vlastnosti

• 21,5" dotykový displej s rozlišením Full HD

• Rozhraní USB / připojení k síti Ethernet

• Ovládací prvek E-move

• 3 klávesové karty pro přihlášení uživatele

• Grafické symboly pro ovládání cyklu

• Jazyky obrazovky: Němčina, angličtina

• Akustický chybový signál / Světelná signalizace pro zobrazení chyby

Programy a monitorování

• Řízení výkonu: optimalizuje výkon motoru během dávkování

• Měření rovnoběžnosti formy

• IQ Weight Monitor: monitoruje hmotnost výstřiků a viskozitu.

• IQ Weight Control: automatické nastavení parametrů vstřikování při výkyvech

• Rozhraní pro sledování kvality (doba vstřikování, doba dávkování, tlak, doba cyklu)

• Možnost kontinuálního vstřikování při deaktivovaném monitorování.

Upínací jednotka a desky

• Zesílené upínací desky (FAP a BAP +50 mm každá)

• Snížená min./max. výška nástroje a vzdálenost desek (-100 mm díky zesílení)

• FAP: nejmenší možný otvor desky, minimalizovaná kulová kalota.

• BAP: bez vyhazovacího otvoru

• Přídavné závity podle EUROMAP VOL1

• Středicí drážky podle výkresu

• Vyhazovač desek - varianta A (přizpůsobený upínacímu vzoru)

• Bezpečnostní rozhraní pro vyhazovač

Hydraulika a jádrové tahy

• Hydraulický tah jádra:

  • 1násobné na pohyblivé desce

  • 2-násobné na pevné desce

  • 2-násobné na pohyblivé desce s proporcionálním ventilem PQ, měřením objemu, nastavením tlaku/rychlosti.

• Rozhraní pro mezipolohu vytahování jádra

Ohřev a chlazení formy

• Ohřev formy: 16 okruhů, max. 40 kW tepelného výkonu (Euromap 14)

• Rozhraní pro sledování teploty (pohyblivá a pevná deska)

• Čtyřnásobné hydraulické ovládání trysek formy

• Oddělené připojení chladicí vody (nástroj a stroj)

• Rozhraní řídicí jednotky teploty: Engel protokol, proudová smyčka 20 mA

• Čtyřcestný regulátor průtoku (0-10 l/min)

• Specifikace hadice: max. 90 °C / 4 bar

• Hadice pro chlazení formy

• 4 okruhy pro regulaci teploty v zadní části stroje.

• Oplachovací tryska s hadicovou svorkou

• 2× ENGEL e-formo systémy regulace teploty (1-15 l/min, 8 okruhů, max. 120 °C)

• 1 rozdělovač pro pevnou desku, 1 pro pohyblivou desku.

• Přídavná jednotka e-formo na provozní straně (volitelně)

Pohon a hydraulika

• ENGEL ecodrive S+V3 (servopohon s regulací otáček)

• Uzavřený systém řízení tlaku a otáček (uzavřená smyčka)

• 2× 50 l hydraulické akumulátory (pro proces stříkání)

• Umístění akumulátoru vpředu (podle výkresu)

• Chladič oleje (standardní kapacita)

• Dodává se bez olejové náplně (olej obsahuje zinek během uvádění do provozu).

• Tichá, energeticky účinná hydraulika s optimalizovanou regulací, filtrací, předehřevem a chlazením oleje.

Vstřikovací jednotka

• Bi-metalický válec (na bázi Fe), odolný proti otěru a korozi, do 350 °C.

• Přídavný zónový ohřev na hlavni

• Přítlačná podložka (membrána) pro šroub S8, Ø 60 mm, L/D 24, geometrie G1

• Zpětný ventil UNR9 RGB (prášková metalurgická chromovaná ocel)

• Příruba odolná proti korozi

• Speciální otevřená tryska, odolná proti korozi, závit příruby V445x3, poloměr 15 mm, otvor 8 mm

• Výstup z trysky vhodný pro připojení horkého kanálu

• Ohřev válce a trysky na 230 V

• Keramické kryty válce

• Izolované ohřívací plochy (nevhodné pro PC, PMMA, PVC atd.)

Elektrický systém

• Napájecí napětí: 3×400 V + N + PE / 50 Hz

• Zásuvky Schuko (230 V), max. 2 ks

• 3fázová zásuvka CEE (10/16 A)

• Bezpotenciálové kontakty: 4 vstupy / 4 výstupy (volně programovatelné)

Rozhraní (Euromap)

• 13 - Koncové pozice pro vytažení jádra

• 14 - Vytápění

• 63 - Online přístup k datům

• 65 - Výpočet nádrže

Robot a příslušenství

• Robot ENGEL easix (KR 60, speciální verze)

• Řídicí jednotka robota není integrována vícekrát

• Montáž a testování u společnosti ENGEL

• Návod k obsluze: tištěný + CD (německy)

Shoda s předpisy, design a doplňky

• Shoda s normou EN 201 (bezpečnost stroje)

• Povrchová úprava laku: RAL 9002 (šedobílá) a RAL 5002 (ultramarínová modř), speciální design ENGEL

• Základní balíček E-connect.24 (dálková údržba)

• Nohy stroje (standardní provedení)

• Označení v němčině

• Všechny 4 jednotky E-Flomo kompletně obnoveny společností ENGEL
