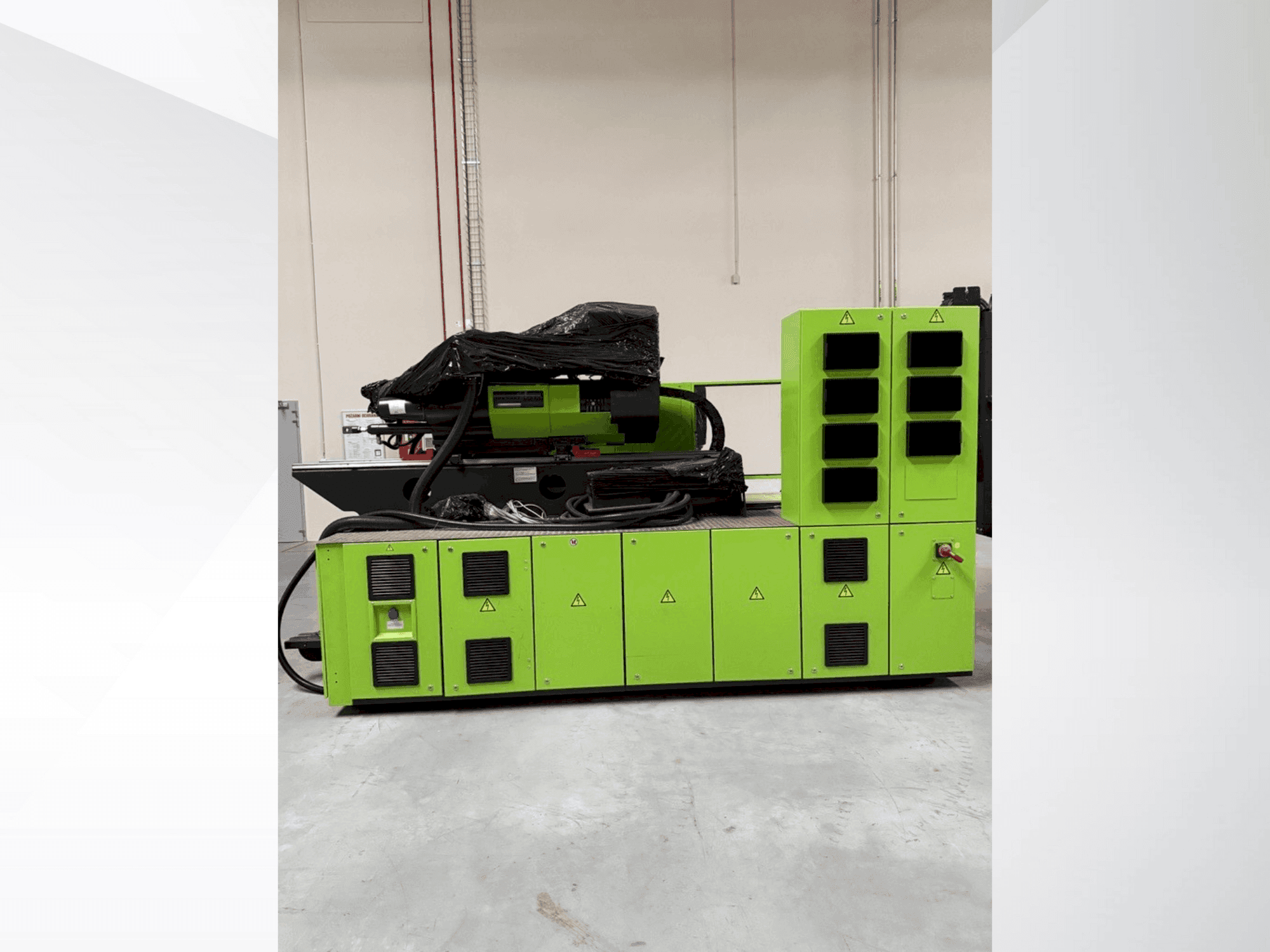

Engel - E-Duo 740H-740L-700 combiCZ-INJ-ENG-2017-00001

2 x 3-zónové šrouby d50 / 32 řídicí obvody horkých kanálů

Maximální hmotnost formy (celkem): Maximální hmotnost formy na desku: 11000 kg / max: Maximální vzdálenost těžiště formy od upínacích ploch: 7300 kg / max: 315 mm

Otevírací síla (s přítlačnou podložkou) kN 510

Otevírací síla: 130 kN

Velikost desky (V × V): 1510 × 1440 mm

Vzdálenost mezi spojovacími tyčemi (V × V): 1100 × 960 mm

Průměr vázací tyče: 175 mm

Maximální hmotnost formy: 11000 kg

Vstřikovací jednotka 1

• Vstřikovací kapacita: 318 cm³

• Poměr L/D (3zónový šnek): 24

• Míra regenerace (3-zónový šnek): 1,5 %: 31 g/s

• Rychlost vstřikování: 281 cm³/s

• Zdvih trysky: 1,5 mm: 600 mm

• Výkon ohřevu: 16 kW

• Elektrický pohon šneku: Výkon šroubového motoru: 34 kW

• Krouticí moment při 60 % pracovním cyklu: 903 Nm

Vstřikovací jednotka 2

• Vstřikovací kapacita: 318 cm³

• Poměr L/D (3zónový šnek): 24

• Míra regenerace (3-zónový šnek): 31 g/s

• Rychlost vstřikování: 281 cm³/s

• Vstřikovací tlak (regenerační): 2400 bar

• Zdvih trysek: 1,5 mm: 600 mm

• Topný výkon: 16,2 kW

• Počet topných zón včetně trysky: 6

• Elektrický pohon šneku: Elektrický pohon: 34 kW

• Točivý moment při 60% pracovním cyklu: 903 Nm
