Engel - Victory 200/90 tech + Viper 6 RC300DE-INJ-ENG-2015-00007

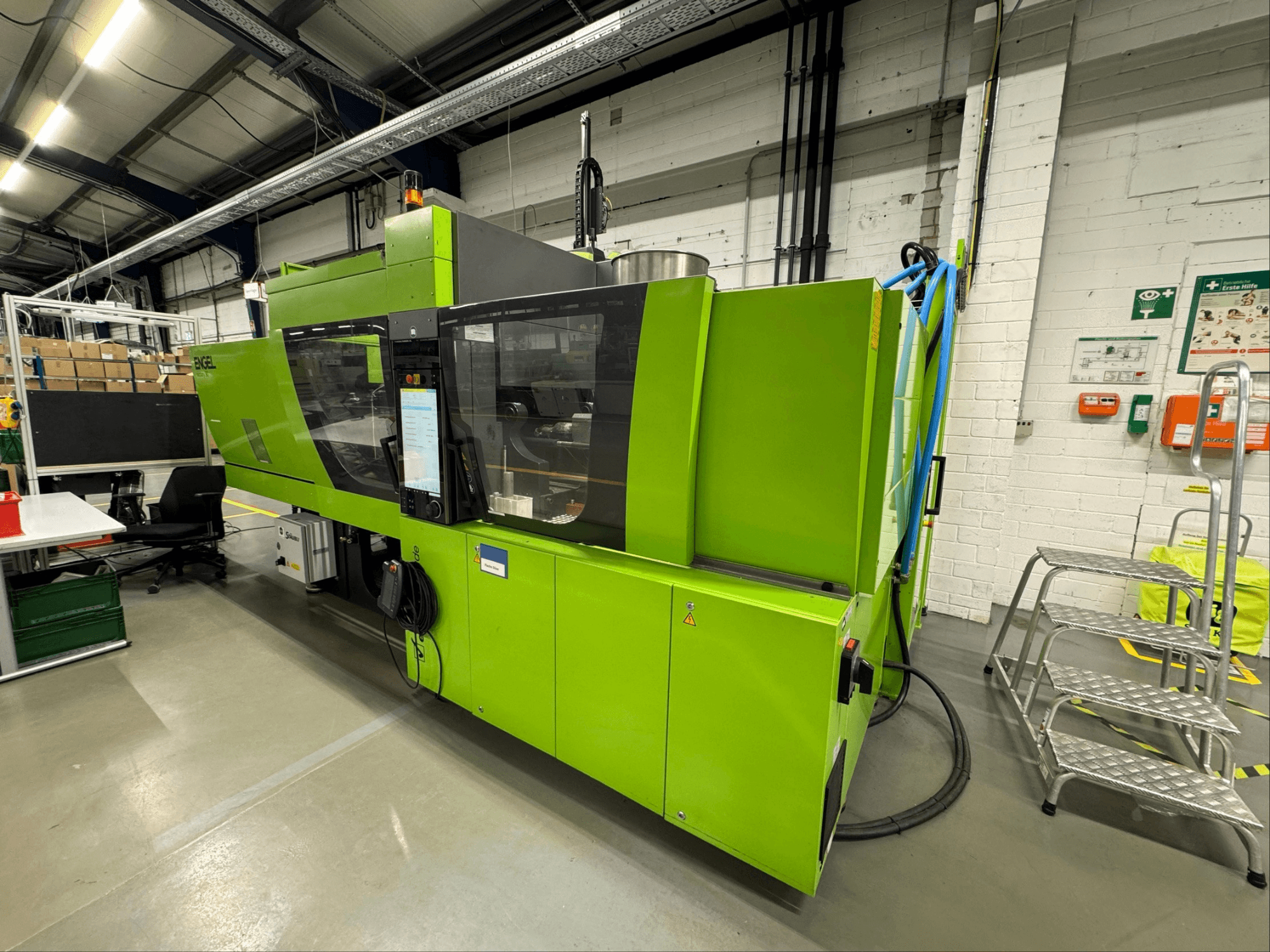

ENGEL Victory 200/90 tech

- Upínací síla: 90 tun

- Velikost vstřikovací jednotky: 200

- Celkový počet provozních hodin (stroj): 15 903 h

- Provozní hodiny v automatickém režimu (robot): 12 086 h

- Provedení upínací desky: standardní deska bez táhel podle normy EUROMAP

- Středicí průměr: 125 mm EUROMAP

- Magnetický upínací systém: magnetická upínací deska Stäubli

- Vyhazovací systém: centrální vyhazovač s bezpečnostním rozhraním vyhazovače

- Systém vyhřívání: keramické vyhřívací pásy válce 230 V

ENGEL Viper 6 RC300

- Maximální manipulační hmotnost (užitečné zatížení): 5 kg

- Zdvihy os robota:

Zdvih osy X: 400 mm

Zdvih osy Y (jednostranný): 1 000 mm

Z-zdvih: 2 360 mm

Osa C: Kompaktní pneumatická otočná osa, úhel natočení 0–90°, točivý moment 6 Nm

- Minimální výška pro ukládání: 1 450 mm (střed neotočené osy C, bez upínací hlavy a dílu)

- Max. vertikální rozměr dílu / upínací hlavy (TV): 200 mm

- Maximální celková výška systému: 4 100 mm (manipulační zařízení a stroj včetně podložek stroje)

- Strana pro ukládání dílu: Zadní strana stroje

- Vstupní pohyb: vertikální
