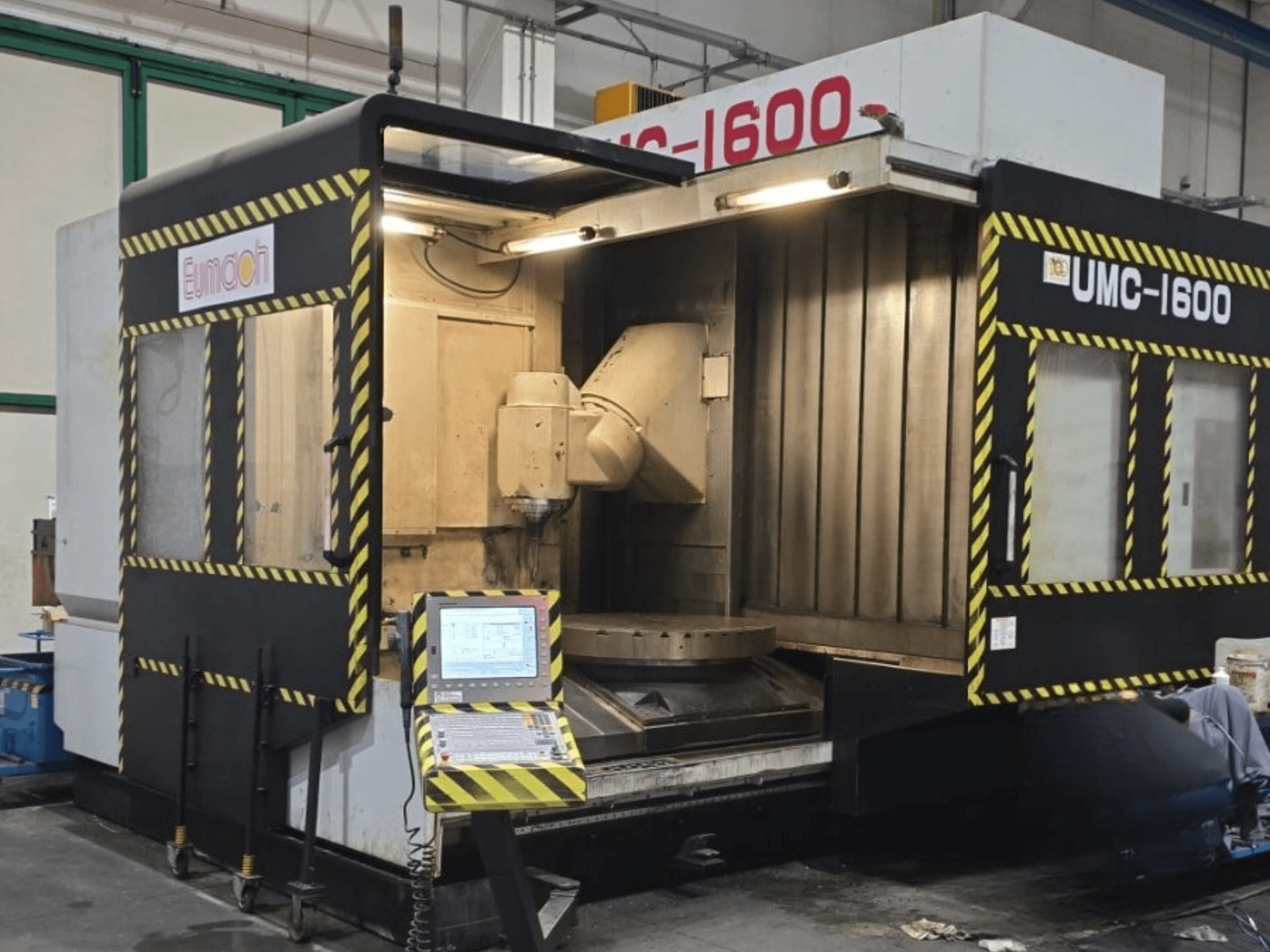

Eumach - UMC-1600IT-MIL-EUM-2020-00001

• Certifikace CE: Ano

Pojezdy a posuvy

• Rozsah otáčení osy B: +10° až −190°

• Otáčení osy C: 360°

• Rychlopohyb X/Y/Z: 24 / 24 / 24 m/min

• Řezací posuv X/Y/Z: 20 / 20 / 20 m/min

Otočný stůl (osa C)

• Průměr stolu: Ø1 320 mm

• Maximální rychlost stolu: 30 ot./min

• Minimální krok indexace: 0,001°

• Pohon: točivý motor s přímým pohonem

• T-drážky: 13 drážek, velikost 18H, rozteč 100 mm

• Výška stolu od podlahy: 1 085 mm

Otočná hlava (osa B)

• Pohon: točivý motor s přímým pohonem

• Doba otočení ve svislé ↔ vodorovné poloze: 3 s

• Rozsah otáčení: +10° / −190°

Vřeteno

• Výkon S1/S6: 37,4 / 54 kW

• Točivý moment S1/S6: 170 / 390 Nm

• Průměr předního ložiska vřetena: 100 mm

• Vzdálenost od středu vřetena ke sloupu: 1 105 mm

• Kónus vřetena: Čeká se na potvrzení (v dokumentaci jsou jako možné uvedeny HSK-A100, BT, CAT, SK50)

Pracovní vzdálenosti

• Vertikální vzdálenost od čela vřetena k povrchu stolu: 150–1 200 mm

• Vodorovná vzdálenost od osy vřetena k povrchu stolu: 100–1 150 mm

• Svislá vzdálenost od čela vřetena ke středu stolu: −300 až 960 mm

• Vodorovná vzdálenost od středu vřetena ke středu stolu: −250 až 1 010 mm

Automatický měnič nástrojů

• Typ: vačkové rameno

• Max. průměr nástroje: Ø150 mm

• Max. délka nástroje: 350 mm

• Poloha výměny nástroje: vodorovná

Vodicí lišty a kuličkové šrouby

• Rozměry lineárních vedení X/Y/Z: 55 / 55 / 55 mm

• Počet vodicích lišt X/Y/Z: 4 / 2 / 2

• Počet vodicích bloků X/Y/Z: 8 / 4 / 6

• Průměr kuličkového šroubu X/Y/Z: Ø55 / Ø55 / Ø63 mm

• Rozteč kuličkového šroubu X/Y/Z: 16 / 12 / 12 mm

Elektrické údaje

• Napětí: 400 V

• Frekvence: 50/60 Hz

• Připojené zatížení: 80 kVA

Rozměry pro montáž jsou uvedeny v nákresu

Integrované funkce/volitelné příslušenství

• Souběžné 5osé obrábění

• Otočná hlava s přímým pohonem osy B

• Otočný stůl s přímým pohonem osy C

• Řídicí jednotka HEIDENHAIN iTNC 530 HSCI s rozhraním RS-232

• Lineární měřidla na osách X, Y, Z

• Rotační snímače na osách B a C

Čeká se na potvrzení (informace o stroji)

• Přesný kužel vřetena

• Provozní hodiny

• Provozní hodiny vřetena

• Potvrzení, že na tomto konkrétním stroji je nainstalován zásobník na 60 nástrojů a veškeré uvedené vybavení

Doplňkové vybavení

• Řetězový dopravník třísek

• Dva šnekové dopravníky třísek

• Kompletní ochrana proti rozstřikům se střechou (kryt)

• Programovatelný systém chlazení

• Vzduchové chlazení vřetena

• Vodní chlazení vřetena (chladič)

• Pracovní osvětlení

• Kontrolka stavu stroje

• Návody k obsluze stroje a ovládání

• Nástrojová skříňka

• Součástí stroje je přibližně 40 držáků nástrojů HSK-100.

Čeká se na potvrzení (příslušenství)

• Chladicí kapalina skrz vřeteno (CTS)

• Dotykový snímač (snímání obrobku)

• Systém měření nástrojů (nastavovač nástrojů)

• Kompletní seznam dodávaných držáků nástrojů a příslušenství
