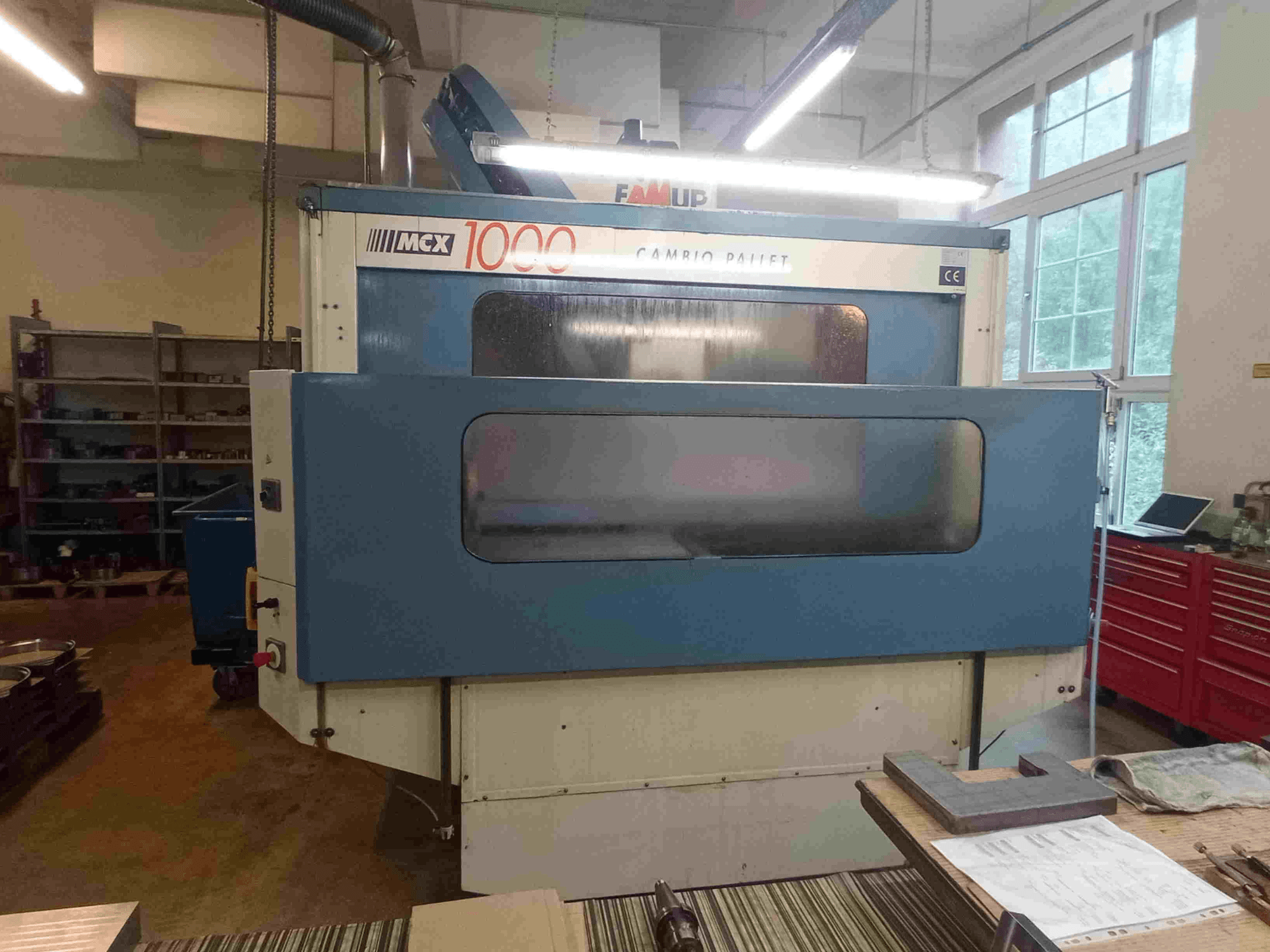

FAMUP - MCX 1000DE-MIL-FAM-1997-00003

- Stav stroje / historie provozu: Provozován přibližně 5 let ve dvísměnném provozu, zbytek v jednosměnném provozu; počítadlo provozních hodin není k dispozici

- Řídicí jednotka: Siemens Sinumerik 810M GA3

- Podélný posuv (osa X): 1 100 mm (s měničem palet)

- Příčný posuv (osa Y): 480 mm

- Svislý posuv (osa Z): 470 mm

- Uživatelná plocha paletového stolu: 1 000 x 450 mm (2 palety)

- T-drážky (paleta): 5 x 14 x 80 mm

- Nosnost stolu: 600 kg

- Doba výměny palety: 9 s

- Otáčky vřetena: 50–8 000 ot./min (volitelná výbava: vysokootáčkové vřeteno)

- Kužel vřetena: SK 40 / ISO 40 (DIN 69871)

- Výkon motoru vřetena: 11,25 kW (30 min) / 9 kW (trvalý provoz S1)

- Pracovní posuv (X, Y, Z): 10 000 mm/min

- Rychlý posuv (X, Y, Z): 24 000 mm/min

- Kapacita zásobníku nástrojů: 30 pozic (řetězový zásobník)

- Maximální průměr nástroje: 110 mm

- Maximální délka nástroje: 280 mm

- Maximální hmotnost nástroje: 6 kg

- Doba výměny nástroje: 3 s (5 s od konce obrábění k začátku obrábění)

- Celkový instalovaný výkon: 18 kW

- Celkové rozměry stroje (D x Š x V): 3 500 x 3 150 x 3 000 mm

- Doplňkové vybavení a příslušenství:

- CNC otočný stůl s 4. osou (průměr 250 mm) s pneumatickým koníkem

- Přenosné elektronické madlo / ruční kolo

- Náhradní vlnovec pro osu Z

- Různé rozvodové řemeny pro stroj a 4. osu

- Držák upínacího pouzdra pro řetězový zásobník

- Pevné řezání závitů (řezání závitů bez upínacího sklíčidla s kompenzací délky)

- Kabina s ochranou proti rozstřikům s halogenovým pracovním osvětlením

- Chladicí systém s integrovanými mycími tryskami pro optimální odvod třísek

- Zásobník / vana na třísky

- Automatický centrální mazací systém

- Chlazení rozvaděče / výměník tepla
