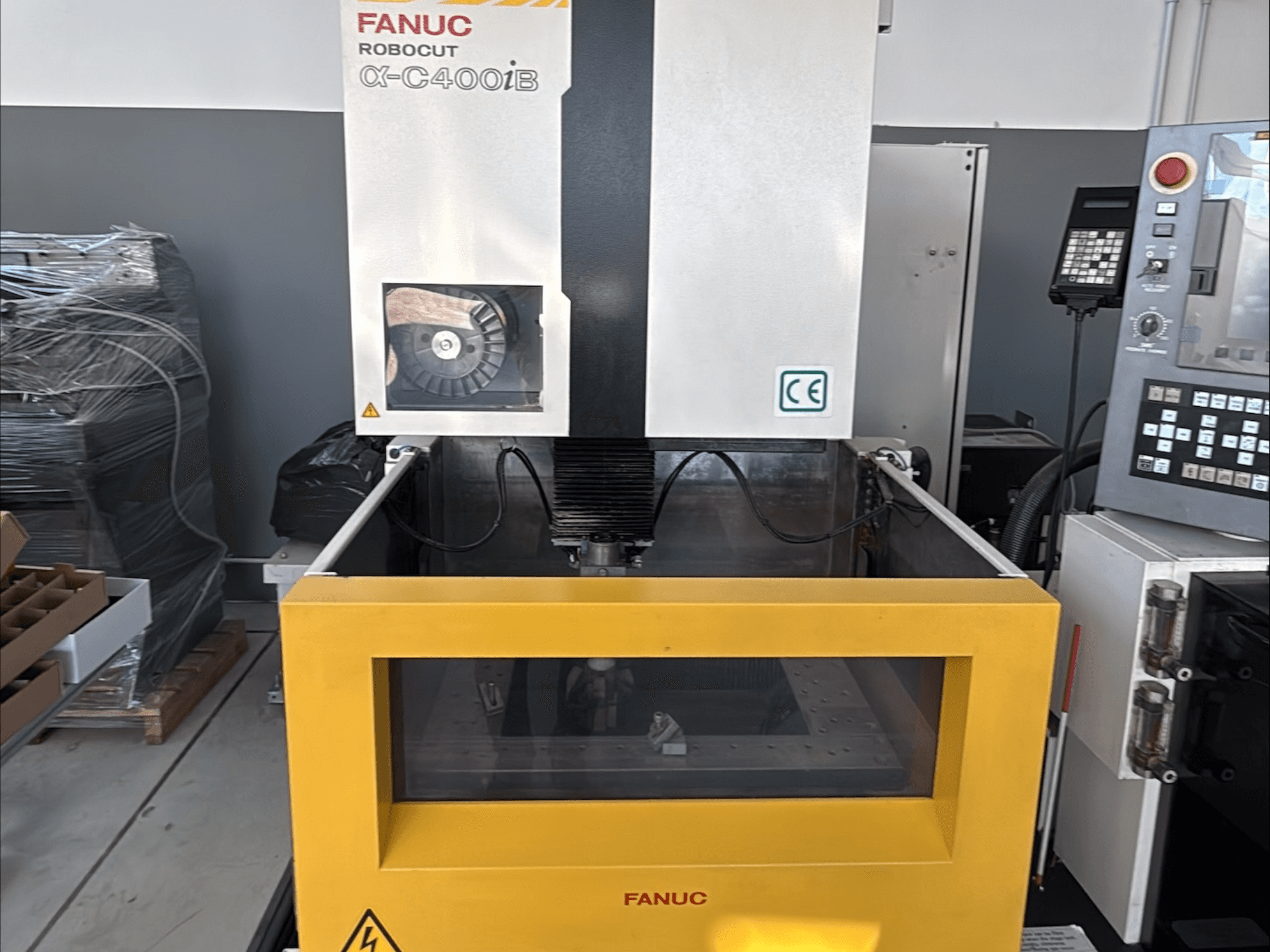

FANUC - Robocut alpha-C400iB IT-EDM-FAN-2018-00002

Nosnost obrobku: max. rozměry 730 × 630 × 250 mm; max. hmotnost obrobku 500 kg.

Pohyb osy: U/V 120 × 120 mm

Obráběcí schopnost: max. úhel zúžení ±30°/80 mm; minimální přírůstek pohonu 0,0001 mm; průměr drátu Ø0,10-Ø0,30 mm; max. hmotnost cívky drátu 16 kg.

Řídicí jednotka: FANUC 31i-WB; paměť na dílčí programy 4 MB.

Acoustic noise: LPA 64 dB; LPCpeak 81 dB

Volitelné specifikace: LPC: 1:

• Volitelně tenký drát: průměr drátu Ø0,05-Ø0,07 mm.

• Možnost automatických předních dveří: maximální rozměry obrobku s automatickými dveřmi 730 × 585 × 250 mm

• Volitelně 45° vedení matrice: max. úhel zúžení ±45°/40 mm

• Volitelně 30 kg jednotka podávání drátu: max. hmotnost cívky drátu 30 kg

Podmínky instalace:

• Napájení: AC 200V ±10%, 3-fázový, 50/60 Hz ±1 Hz; AC 220V ±10%, 3-fázový, 60 Hz ±1 Hz; velikost připojovací svorky kabelu 8-5; příkon 13 kVA.

• Přívod vzduchu: 0,5-0,7 MPa; 100-110 l/min (minimálně 120 l/min s možností tenkého vedení); montážní šroub na straně regulátoru Rc1/4

• Okolní prostředí: 15-30 °C (doporučeno 20 ±1 °C pro vysoce přesné obrábění); bez olejové mlhy a prachu; vlhkost ≤75 % relativní vlhkosti vzduchu.

• Uzemnění: Typ C; max. zemní odpor 10 Ω; musí být uzemněno nezávisle na ostatních strojních zařízeních.

Požadavky na stíněný prostor: Pokud hluk elektrického výboje ruší blízké rozhlasové, televizní nebo elektronické zařízení, musí být instalována stíněná místnost.
