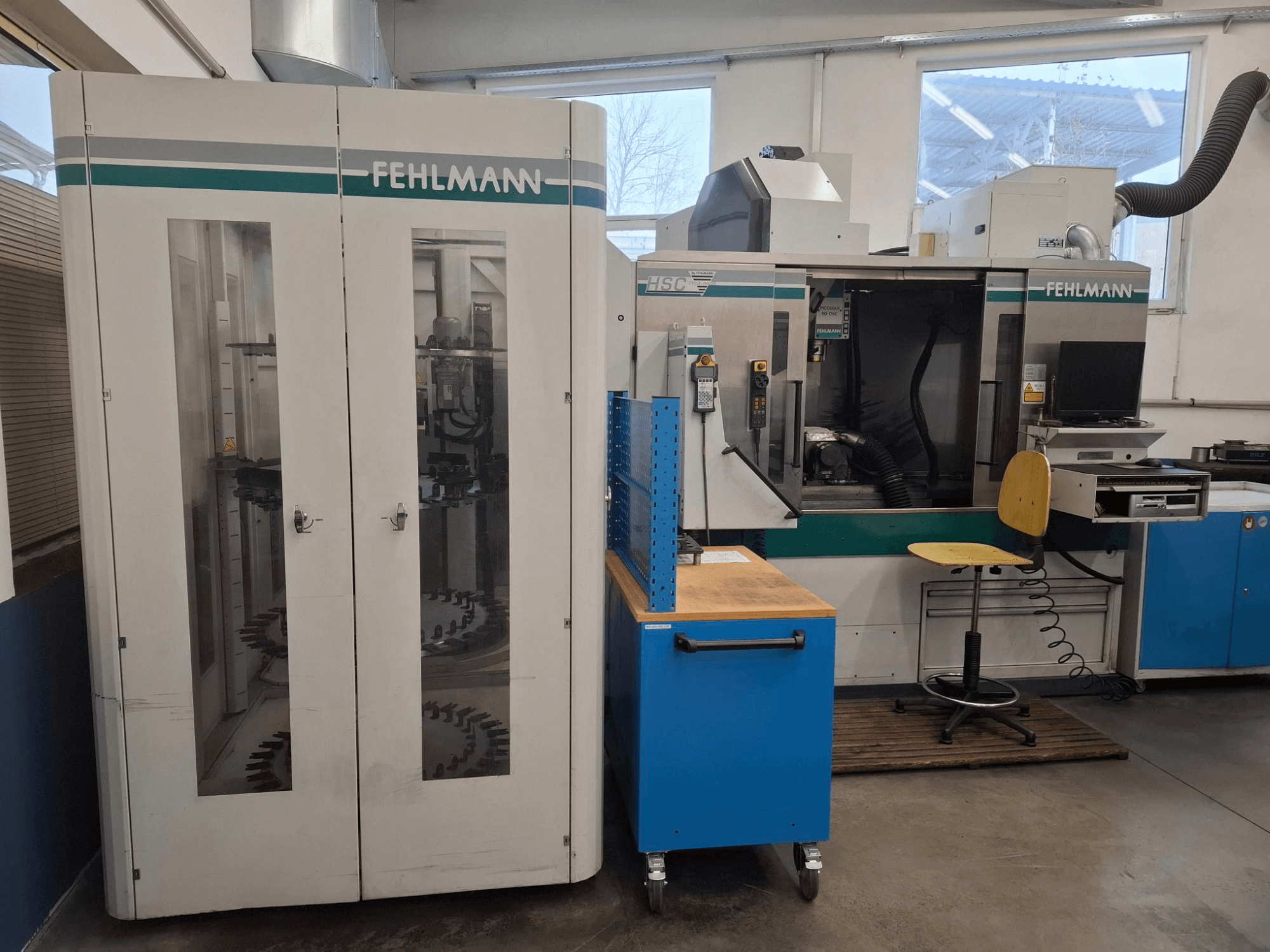

FEHLMANN - PICOMAX 90-HSC + Erowa automationCZ-MIL-FEH-2005-00001

• Rozměry stolu: 1260 × 490 mm

Doplňkové vybavení

• vč. automatizace EROWA Robot Multi

• Položka 20 (č. výrobku 3391-176): 1 ks. Řídicí systém s plynulým vedením dráhy Heidenhain iTNC 530M (základní standardní verze) Položka 30 (č. výrobku 3360-181): 1 ks softwarová volitelná výbava 1 pro iTNC 530M (obrábění na otočném stole v mm/min, programování kontur na válcovém povrchu, naklápění pracovní roviny, včetně kruhové interpolace ve 3 osách) Položka 40 (č. výrobku 3360-182): 1 ks Softwarová volitelná výbava 2 pro iTNC 530M (3D obrábění: plynulý pohyb, 3D kompenzace nástroje, TCPM, 5osá lineární interpolace, spliny, doba zpracování bloku 0,5 ms) Položka 50 (č. výrobku 3391-211): 1 ks. Standardní upínací systém Položka 60 (č. výrobku 3390-220): 1 ks. Strojní stůl 1260 × 490 s 9 drážkami ve tvaru T 12H8, rozteč 50 mm Položka 70 (č. výrobku 3391-240): 1 ks. Systém výměny nástrojů s 28 pozicemi v zásobníku HSK-E50, položka 80 (č. výrobku 3390-270): 1 ks. Boční kryt obráběcího prostoru z nerezového plechu, s široce otevíratelnými posuvnými dveřmi vpředu a polykarbonátovými výplněmi. Včetně 2 antistroboskopických světel. Pravé boční dveře s ručním nebo volitelným automatickým otevíráním. Položka 90 (číslo výrobku 3390-272): 1 ks. Pravé boční dveře s okénkem, uzamykatelné Položka 100 (číslo výrobku 3390-275): 1 ks. Automatické dveře krytu vlevo od P90 pro vkládání obrobků. Včetně 2 pneumatických válců, vedení, řídicího ventilu a řídicího obvodu pro CNC řízení. Položka 110 (č. výrobku 3390-288): 1 ks. Úplné zakrytí obráběcího prostoru směrem nahoru (32/28 nástrojů), s uzamykatelným výklenkem pro nakládací jeřáb. Položka 120 (č. výrobku 3360-506): 1 ks. Rozšířená funkce úspory energie pomocí elektronického časovače. Automatické přepnutí pohonů stroje do pohotovostního režimu po dokončení NC programů a restartování zařízení. Položka 130 (č. výrobku 3360-842): 1 ks. Systém odsávání olejové mlhy pro obráběcí prostor Položka 140 (č. výrobku 3390-851): 1 ks. Standardní chladicí systém 3 bar / 30 l/min se 2 ponornými čerpadly, zásuvkou na třísky, přídavnou vložkou pro jemné filtrování třísek a filtrem s roztaženými oky. Nádrž na chladicí kapalinu o objemu 240 l. Položka 150 (č. výrobku 5130-101 Special): 1 ks. Příprava pro systém mazání minimálním množstvím chladicí kapaliny. Hadice vedené přes hlavu stroje k vřetenu. Přepínatelné pomocí M-funkcí. Položka 160 (číslo výrobku 3363-872): 1 ks. 3D dotykový měřicí systém Renishaw MP 40 včetně vložky do vřetena HSK E50, měřicího hrotu Ø 6 mm, bezdrátového přenosu signálu pomocí infračerveného systému. Samo-kalibrační s 360° vyzařováním. Položka 170 (číslo výrobku 3390-877): 1 ks. Laserový systém NT pro vysoce přesné měření a monitorování nástrojů o průměru 0,15 až 63 mm. Měření průměru a délky i stability obrysu podporované cykly. Zahrnuje automatické vyrovnání a kontrolu CNC stolu pro nástroje. Položka 180 (číslo výrobku 3360-918): 1 ks. Nastavení FEHLMANN HSC (cyklus 327) pro dynamickou optimalizaci digitálních pohonů os. Položka 190 (číslo výrobku 4875-114): 1 ks automatické CNC indexovací a otočné jednotky ATS 160 CNC-SDKD--ITSPC v digitálním provedení s rychloupínacím sklíčidlem Erowa ITS Power Chuck. Výška středu: 160 mm. Rozsah otáčení: +18° až -5°. Max. průměr obrobku: 300 mm. Max. hmotnost obrobku: 50 kg. Upínací moment osy otáčení: 1000 Nm. Upínací moment osy indexování: 600 Nm. Hmotnost: 110 kg. Položka 200 (č. výrobku 3390-714): 1 ks. Příprava na straně stroje pro montáž CNC indexovací/otočné jednotky ATS 160 CNC-D na stroj Fehlmann Picomax 90 CNC. Položka 210 (č. výrobku 4875-787): 1 ks. Krátký zkušební trn (60 mm) pro kontrolu nulového bodu zařízení. Položka 220 (č. výrobku 4875-876): 1 ks. Výšková podložka pro laserový měřicí systém. Položka 230 (č. výrobku 4875-950): 1 sada upevňovacího materiálu pro stůl s T-drážkami 12 mm. Systém pro nakládání obrobků EROWA Robot Multi (ERM): Položka 240 (č. výrobku 5209-010): 1 ks. Systém pro nakládání obrobků EROWA Robot Multi s kombinovatelnými zásobníky pro typy palet ITS50, Holder 72, ITS148, UPC. Položka 250 (č. výrobku 5209-020): 1 ks. Upínací rameno RCS I pevné. Položka 260 (číslo výrobku 5208-031): 1 ks. Pneumatická jednotka pro ovládání upínacího sklíčidla č. 1 na pracovním stole stroje č. 1. Položka 270 (č. výrobku 5209-040): 1 ks. Uchopovací rameno RCS pro ITS 50. Položka 280 (č. výrobku 5209-100): 4 ks. Zásobníková deska pro ITS 50, držák 72, svislá, max. 6 desek po 30 držácích elektrod, doporučená max. velikost obrobku: cca 100 x 100 x 200. Položka 290 (č. výrobku 5201-150): 1 ks. Vyrovnávací paleta ITS 115. Položka 300 (č. výrobku 3390-295): 1 ks. Montážní konstrukce pro robota s krycími plechy, dnem odkapávací vany a sadou kabelů. Položka 310 (č. výrobku 5220-001): 1 ks FEHLMANN Milling Center Manager (MCM) verze 5 pro obráběcí centra s automatickým nakládáním obrobků. Včetně PC hardwaru s Windows XP. Položka 320 (č. výrobku 5220-803): 1 ks. Ovládací konzole MCM s uzamykatelnou zásuvkou na klávesnici a držákem pro 4 nástroje HSK50. Sada příslušenství pro HSC stroje HSK-E50: Položka 330 (č. výrobku 8079-002): 1 ks. Kalibrační kolík 12/10 mm. Položka 340 (č. výrobku 8520-000): 1 ks. Čistič kuželových upínacích nástavců HSK 50. Systém odsávání grafitového prachu: Položka 350 (č. výrobku 5002-001): 1 ks. Průmyslový vakuový odsávací systém pro grafitový prach typu 16.2.5, automatický. Sací turbína 3,1 kW, jmenovitý průtok vzduchu 1 680 m³/h, odhlučněná na 75 dBA, nádrž 100 l. Položka 360 (číslo výrobku 5002-011): 1 ks. 1 sací bod vpravo, potrubí 100 mm. Položka 370 (č. výrobku 5002-090 speciální): 1 ks. Sací bod pro ruční čištění obráběcí haly. Položka 380 (č. výrobku 3390-565): 1 ks. Chladicí jednotka rozvaděče pro PICOMAX 90.
