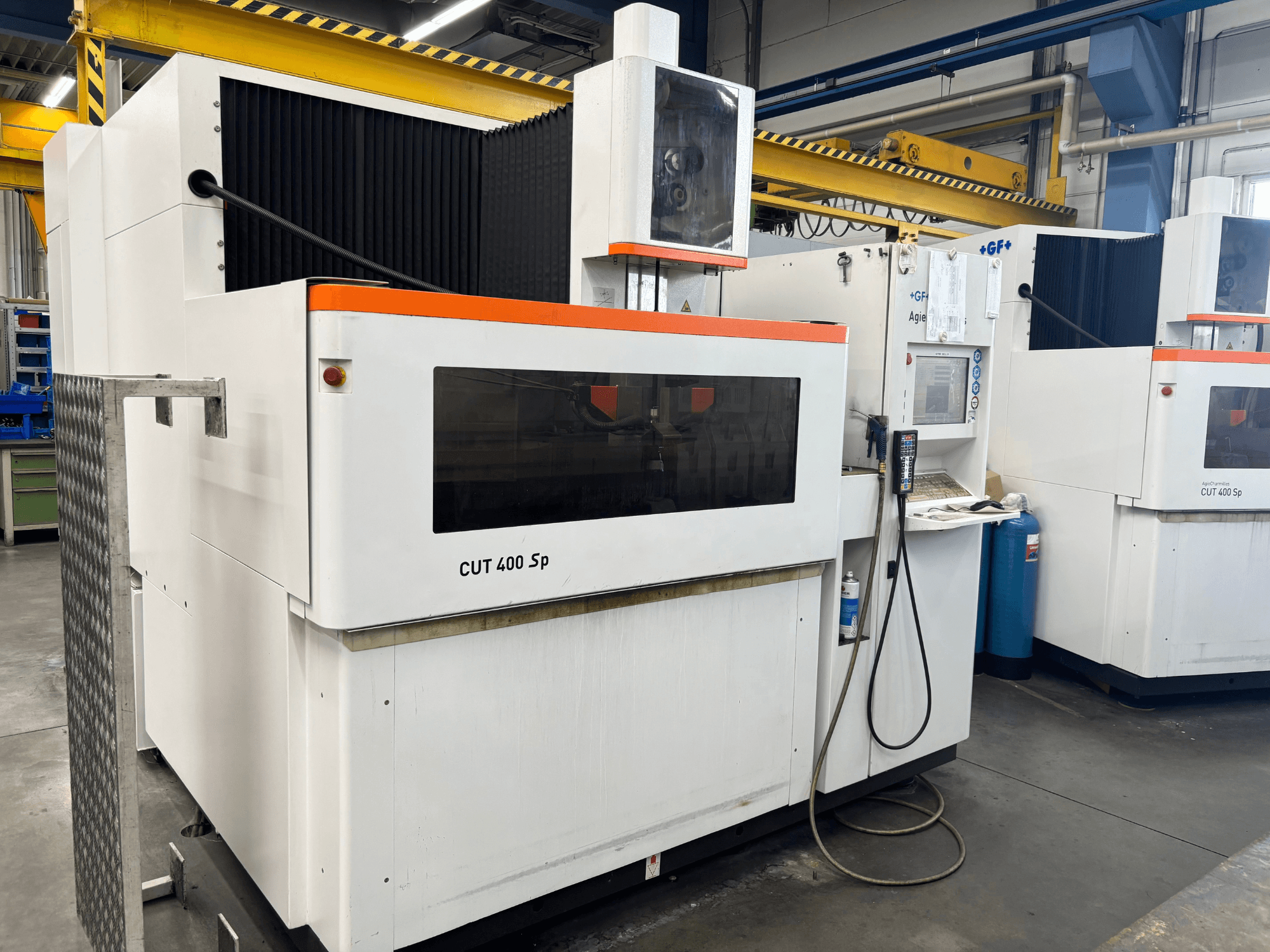

+GF+ - AGIECHARMILLES CUT 400 SpDE-EDM-GFX-2014-00001

- Celkové rozměry (d x š x v): 2670 x 2870 x 2645 mm

- Celková hmotnost bez dielektrika: 6300 kg

- Celková hmotnost s dielektrikem: 8040 kg

- Maximální hladina hluku: 76 dB

- Posuvné dveře: Ano

- Rozměry pracovního stolu: 1240 x 800 mm

- Maximální rozměry obrobku: 1450 x 900 x 510 mm

- Maximální hmotnost obrobku: 3000 kg

- Maximální dielektrická výška: 520 mm

- Zdvih os X, Y, Z: 800 × 550 × 510 mm

- Zdvih os U, V: 800 x 550 mm

- Úhel / výška kuželového řezu: ±30°/510 mm (volitelně ±45°/510 mm)

- Sada pro kuželový řez: sada pro 45° kuželový řez (Kit für 45° Konikschnitt)

- Rozlišení měření X, Y, U, V, Z: 0,05 µm

- Rychlost os: 0...3000 mm/min

- Typ dielektrika: deionizovaná voda

- Celkový objem dielektrika: 1700 l

- Regulace teploty dielektrika: automatické nastavení ±1 °C

- Filtrační vložky: 4

- Chladicí systém: Voda / vodní výměník tepla

- Průměr drátu: Ø 0,2...0,33 mm

- Standardní vodítka drátu: uzavřená vodítka Ø 0,25 mm

- Sada vodítek drátu: Taper Expert Ø 0,250 mm (pro CUT X00/FI X4)

- Automatické navlékání: Ano

- Přípustná hmotnost cívky s drátem: 8–25 kg

- Typ generátoru: CLEANCUT

- Třífázové vstupní napětí: 380/400 V ±10 %

- Síťová frekvence: 50 nebo 60 Hz

- Maximální / požadovaný výkon: 12 kVA

- Minimální drsnost povrchu: Ra 0,2 µm (karbid) / 0,28 µm (ocel)

- Uživatelské rozhraní: AC CUT HMI

- Operační systém: Windows XP

- Displej: 15" LCD

- Připojení: E-Connectivity, Ethernet, USB

- Provozní teplota okolí: 15...30 °C (20 ± 1 °C pro optimální přesnost)

- Maximální relativní vlhkost: 40…80 %

- Stlačený vzduch: 6–7 bar
