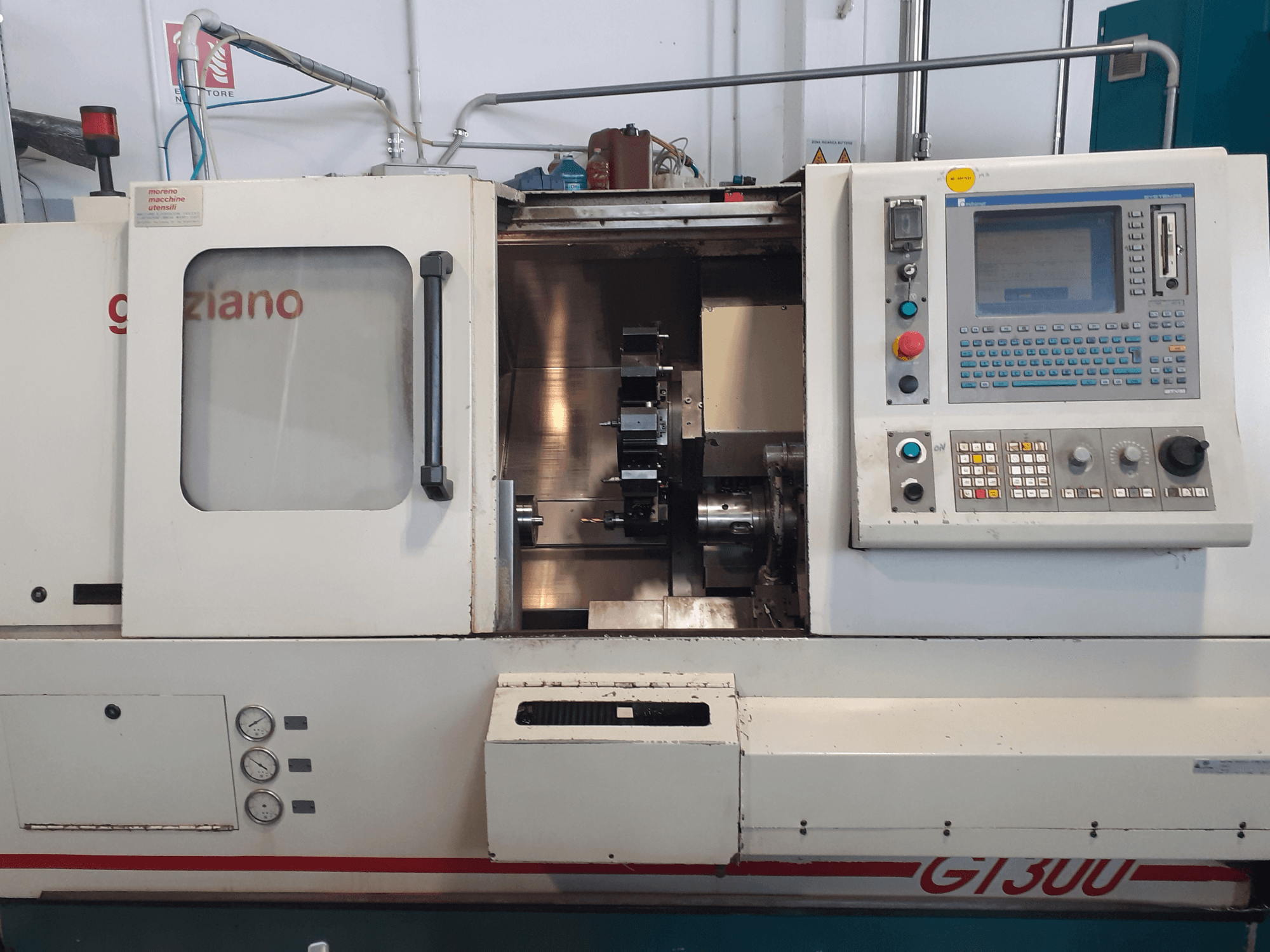

Graziano - GT 300IT-TUR-GRA-1998-00002

Hlavní konfigurace

• Nástrojová hlava: 12 pozic, VDI 30

• Řídicí jednotka: MTC 200

Hlavní vřeteno

• Hrot vřetena: ASA 5"

• Max. otáčky vřetena: 5 000 ot./min (volitelně 6 000 ot./min)

• Rozsah otáček s konstantním výkonem: 800–6 000 ot/min

• Max. točivý moment vřetena: 114 Nm při 800 ot./min / 130 Nm při 1 000 ot./min

• Výkon vřetena: 10 kW trvale / 14 kW přerušovaně

• Průměr upínacího sklíčidla: 175 mm

• Průměr otvoru vřetena: 66 mm

• Průměr předního ložiska vřetena: 100 mm

• Mazání ložiska vřetena: mazivo

• Rozsahy otáček: 1

• Pomocné vřeteno / protivřeteno: Ne

Pracovní prostor / Kapacita

• Vzdálenost mezi hroty: 590 mm

• Výška hrotů: 190 mm

• Průchod přes lože: 330 mm

• Průměr otáčení přes saně: 260 mm

• Max. průměr soustružení: 230 mm

• Průměr tyče: 52 mm

• Zdvih osy Z: 500 mm

• Zdvih osy X: 160 mm

Kuličkové šrouby

• Osa Z: 32 × 10

• Osa X: 32 × 10

Posuv / Osy

• Rychlý posuv po ose Z: 30 m/min

• Rychlý posuv osy X: 30 m/min

• Rychlost rychlopohybu osy C1: 100°/min

• Točivý moment osy C1: 130 Nm

• Tlaková síla osy Z: 4 500 N (nastavitelná pomocí CNC)

• Tlak na ose X: 4 500 N (nastavitelný pomocí CNC)

• Počet os: 2 (3 volitelně)

Měřicí systém

• Osa Z: Absolutní rotační snímač (lineární volitelně)

• Osa X: Optická měřicí lišta

• Rozlišení lineárních os X/Z: 0,001 mm

• Rozlišení osy C: 0,001° (volitelně)

Vřeteník / Poháněné nástroje

• Pohonné nástroje: Ano

• Vřeteník: Sauter typ 0.5.450.216

• Počet pozic nástrojů: 12

• Rozhraní nástroje: VDI 30

• Průřez stopky nástroje: 20 × 20 mm

• Otáčky poháněného nástroje: 4 000 ot/min

• Výkon poháněného nástroje: 4 kW

• Točivý moment poháněného nástroje: 20 Nm

Elektrické vybavení

• Napětí: 400 V ±10 %

• Frekvence: 50/60 Hz ±1 %

• Připojené zatížení: 24 kVA

• Jističe na síti 400 V: 50 A

• Jistič vedení 400 V: 39 A

• Průřez připojovacího kabelu: 4 × 10 mm²

Hydraulická jednotka

• Max. pracovní tlak: 45 bar

• Objem nádrže: 40 L

• Průtok čerpadla: 14 l/min

Mazací jednotka os

• Objem nádrže: 2,7 l

Chladicí systém

• Objem nádrže: cca 240 l

• Průtok čerpadla: 30 l/min

• Průtok do nástroje: 14,5 l/min

• Tlak: 5 bar

Nádrž pro chlazení hlavy

• Objem: 10 l (s výměníkem tepla)

Řídicí jednotka

• Ovládání: MTC 200
