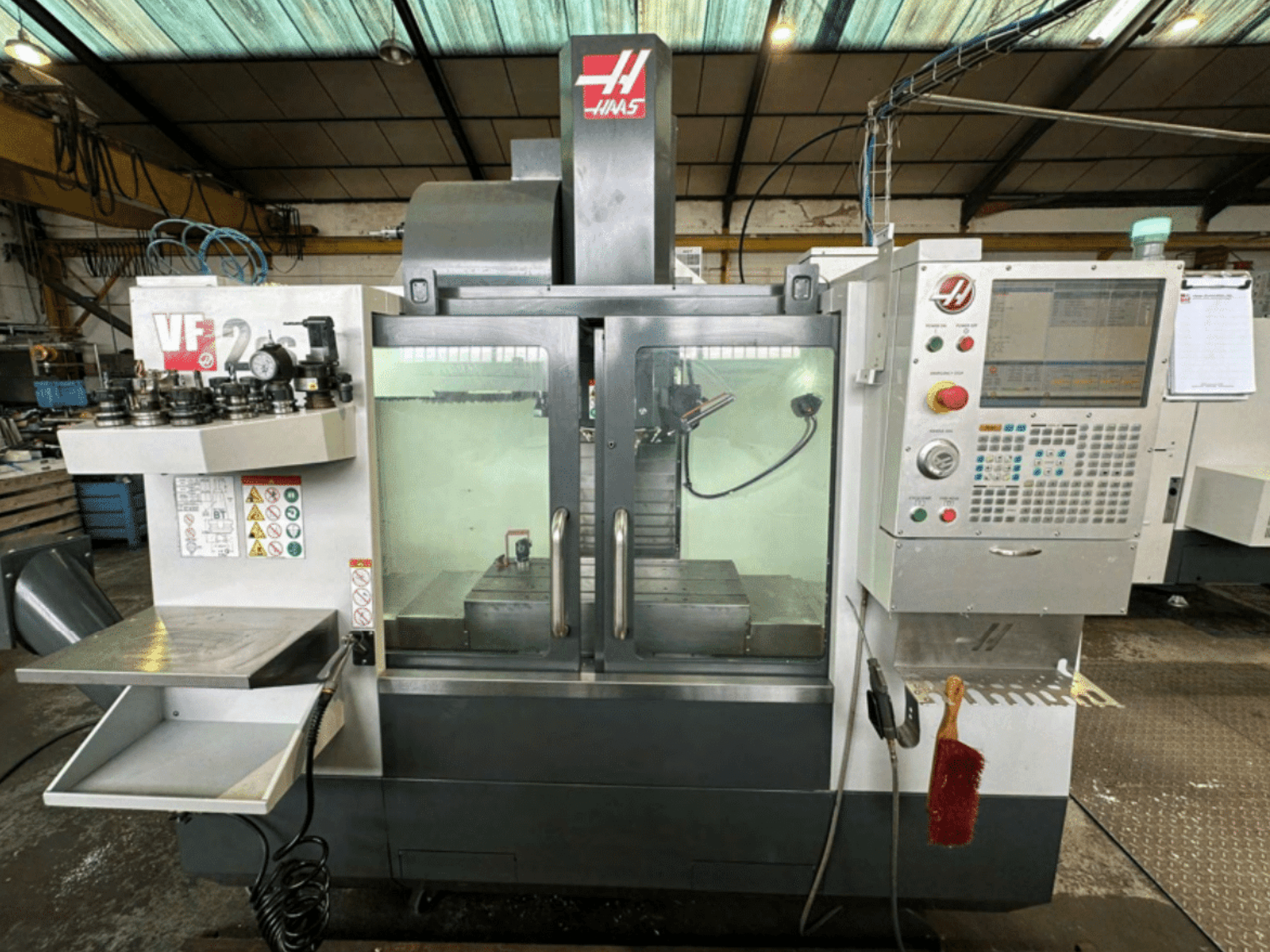

HAAS - VF-2SS-EUES-MIL-HAA-2018-00001

Tabulka: Rozměry: 914 × 356 mm, 3 drážky T, šířka 16 mm, rozteč 125 mm

Vřeteno:

• Maximální točivý moment: 120-125 Nm při nízkých otáčkách za minutu

• Otáčení: Programovatelné CW/CCW (M03/M04), orientace M19

• Mazání ložisek: vzduch/olej

Výměna nástrojů:

• Boční superrychlá montáž SMTC, 30+1 stanic.

• Nástroj-nástroj: ~1,6 s; od třísky k třísce: ~2.2 s

• Max: 5 kg; Ø 76 mm (vedle sebe plný) / Ø 127 mm (vedle sebe prázdný); délka 279 mm.

Rychlost posuvu a výkon:

• Rychlosti (X/Y/Z): 35,6 m/min

• Max. řezný posuv: 21 m/min

• Vysoké zrychlení (Super Speed) a aktivovaná vysoká rychlost obrábění

Sondování (WIPS, Renishaw), plně integrované s Haas VPS:

• Obrobková sonda: automatické nulování, měření kontur, středů otvorů, úhlových ploch, ověření polohy.

• Nástrojová sonda: měření délky/průměru, detekce zlomení nástroje

Chladicí kapalina a pneumatika:

• Chladicí kapalina: zaplavovací chladicí kapalina s nádrží o objemu 200 l; standardní orientace trysek + kroužek vřetena

• Mlhové mazání pro vrtání / řezání závitů

• Stlačený vzduch: 6,5-7 barů (95-100 psi) pro výměnu nástrojů a proplachování

Ovládání a připojení (Haas NGC, 15" barevná obrazovka):

• Paměť programů: PAMĚŤ: 32 GB

• Uživatelské rozhraní: menu, prohlížeč souborů, offsety, integrovaný VPS

• Připojení: VPS, VPS, VPS, VPS, VPS, VPS, VPS: Wi-Fi, Ethernet, přední USB

• Programování: makra (# proměnné, IF/THEN, WHILE, výpočty), editor VPS, zobrazení médií

Aktivované možnosti/software:

• Makra, otáčení a škálování, pevné závitování, orientace vřetena M19

• Vysokorychlostní obrábění, VPS editor, zobrazení médií

• Možnost 4. osy (ovládání), paměť 32 GB, připojení Wi-Fi

• Odsazení nástroje a obrobku, vřeteno s 12 000 ot/min, WIPS (obrobek + nástrojová sonda)
