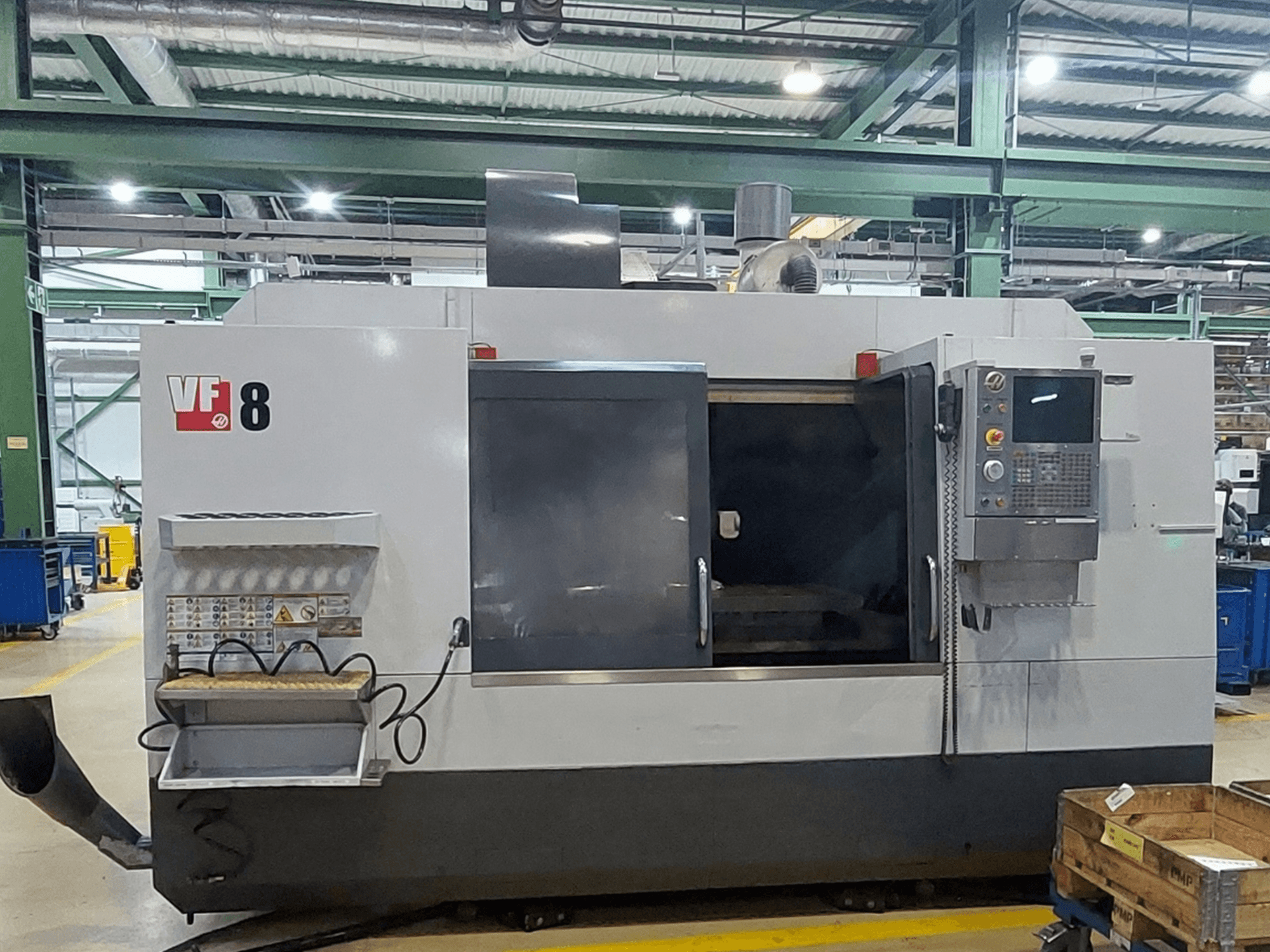

HAAS - VF-8PL-MIL-HAA-2015-00004

• Označení CE: Ano (podle typového štítku)

• CNC řízení

  • CNC řízení Haas, generace Classic

  • 15palcový barevný LCD displej

  • USB port

  • Paměť programů: 1 MB

  • Klíčový spínač pro uzamčení paměti

  • Dálkové ovládání s barevným displejem

• Dráhy os a posuvy

  • Vzdálenost od čela vřetena ke stolu: 102–864 mm

  • Rychlopohyb (X/Y/Z): 15,2 m/min

  • Maximální posuv při řezání: 12,7 m/min

• Pracovní stůl

  • Rozměry stolu: 1626 × 914 mm

  • Maximální rovnoměrně rozložené zatížení stolu: 1814 kg

• Vřeteno

  • Maximální točivý moment: 122 Nm při 2000 ot./min

  • Pohon: přímý řadový pohon s vektorovým řízením

  • Mazání ložisek: vstřikování vzduchu a oleje

  • Chlazení: Kapalinové chlazení

  • Pevné závitování

• Výměna nástrojů

  • Bočně namontovaný, s dvojitým ramenem

  • Max. průměr nástroje (všechny kapsy obsazené): 76 mm

  • Max. průměr nástroje (sousední kapsy prázdné): 152 mm

  • Max. délka nástroje od měřicí čáry: 406 mm

  • Výměna nástroje: 2,8 s

  • Čas mezi jednotlivými třískami: 3,6 s

• Chladicí kapalina

  • Systém plného chlazení

  • Objem nádrže na chladicí kapalinu: 360 litrů

  • Programovatelná tryska chladicí kapaliny

• Elektrické a pneumatické

  • Trvalý příkon: 28 kVA

  • Špičkový příkon: 40 kVA

  • Spotřeba stlačeného vzduchu: 113 l/min při 6,9 bar

  • Přívodní potrubí stlačeného vzduchu: 3/8 palce (≈10 mm)

• Rozměry a hmotnost

  • Šířka včetně výstupu šnekového dopravníku třísek: 4801 mm

  • Celková hloubka: ≈3480 mm

  • Výška s měničem nástrojů 24 + 1: 2972 mm

  • Šířka otvoru dveří: 1549 mm

  • Přibližné rozměry při přepravě na paletě: 4900 × 3070 × 3300 mm

Doplňkové vybavení

• Automatický šnekový dopravník třísek

• Součástí dodávky je dvoustupňová obslužná plošina: 1842 × 570 × 318 mm
