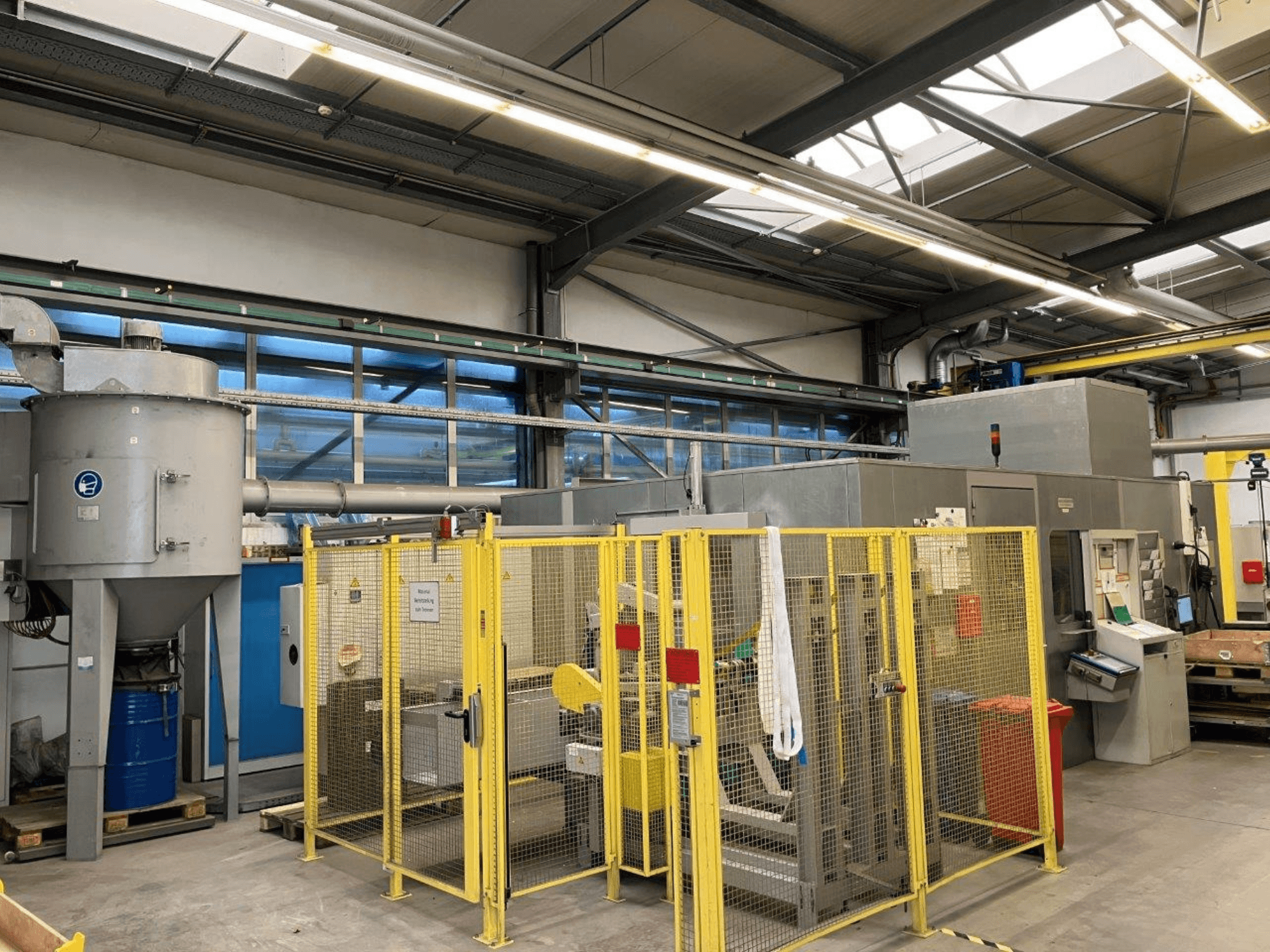

HARALD BAUGMARTEN - TM 400 S DE-GRI-HAR-2014-00001

• Stisknutí (držení)

  • Síla: 3500 kN

  • Zdvih: 50 mm

  • Rychlost při 500 kN: cca 30 mm/s

  • Rychlost při 3500 kN: cca 4 mm/s

  • Rychlost návratu: 60 mm/s

• Lisování (řezání)

  • Síla: 2500 kN

  • Zdvih: 2500 kN: 100 mm

  • Rychlost při 500 kN: cca 30 mm/s

  • Rychlost při 2500 kN: cca 5 mm/s

• Zdvih tlumení nárazů: 20 mm

• Pohon a výkon

  • Výkon hydraulického čerpadla: 2 × 15 kW

  • Celkový výkon hydraulického pohonu: 30 kW

  • Výkon chladicí jednotky: 3 kW

  • Výkon hydraulické jednotky: 3 kW

• Rozměry

  • Půdorys hydraulického agregátu: cca 1 770 × 2 380 mm

• Připojení potrubí (stroj k hydraulickému agregátu)

  • 2 × Ø38 × 4 mm

  • 2 × Ø30 × 4 mm

  • 1 × Ø20 × 3 mm

• Tolerance mechanického nastavení: ±5 mm

• Provozní hodiny

  • Hydraulická jednotka 1: 20 652,8 h

  • Hydraulická jednotka 2: 20 641,8 h

• Hlavní součásti systému (jádro stroje)

  • Řezací bruska typu TM 400 S (výrobce: Sema Systemtechnik)

  • Čtyřsloupový lis (výrobce: Winter Pressen)

  • Hydraulická pohonná jednotka s hydraulickými čerpadly

  • Ovládací skříň a panel obsluhy

Doplňkové vybavení

• Automatický podavač tyčí s nakladačem svazků

• Zařízení na lámání tyčí

• Otočný pohon tyčí / měřicí stanice

• Vážicí stanice s tříděním sekcí

• Odsávací a filtrační systém

• Zvukotěsná kabina (HüWa Schallschutz und Anlagenbau) a ochranné oplocení
