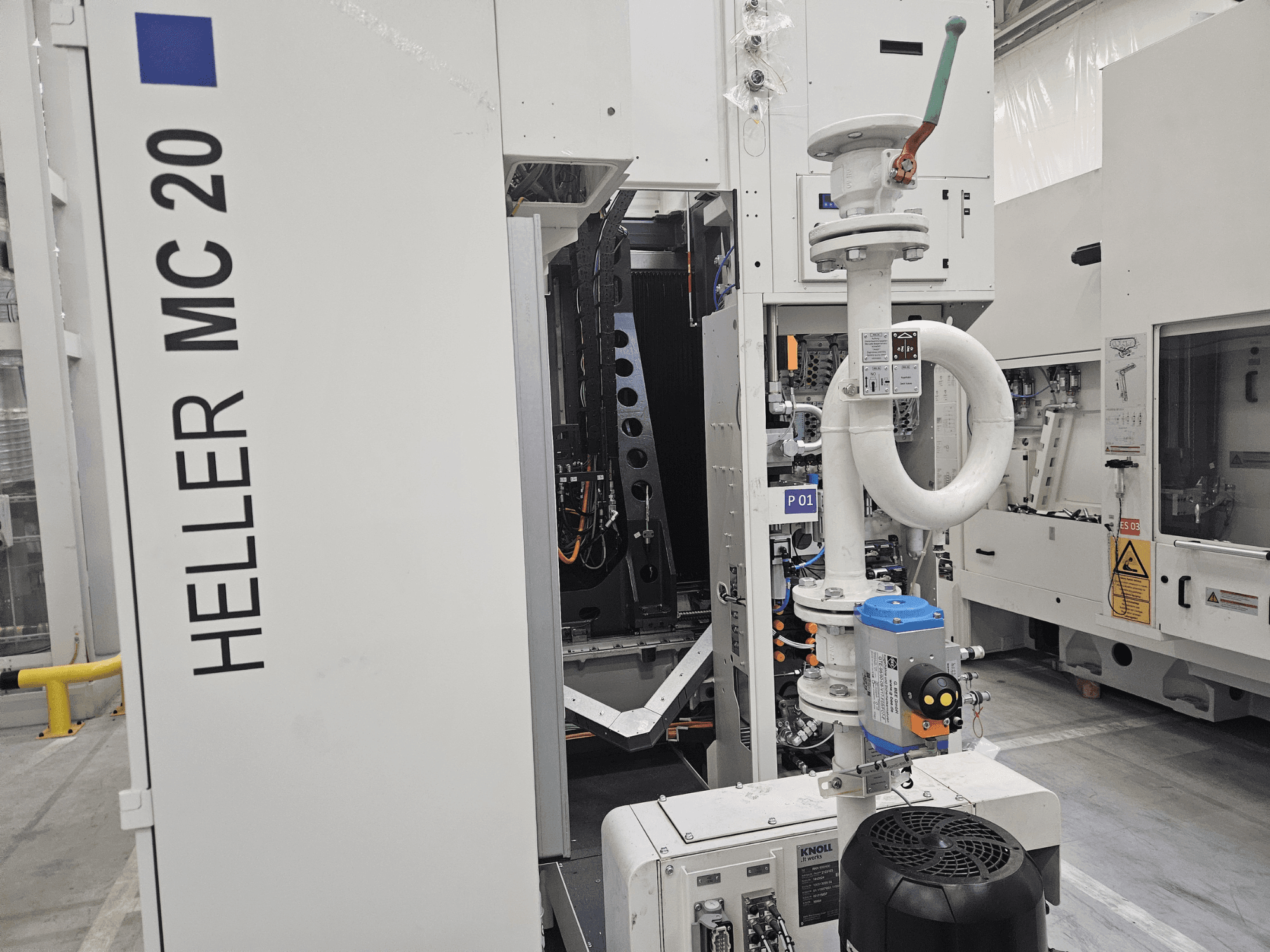

Tento pětiosý stroj HELLER MC 20 byl vyroben v roce 2019. Je vybaven řídicím systémem Siemens 840D sl, pojezdy X/Y/Z 800/750/800 mm a rychlým posuvem až 60 000 mm/min. Vřeteno podporuje nástroje HSK-A63 s otáčkami až 16 000 ot/min. Obsahuje 44polohový zásobník nástrojů a otočný stůl o průměru 520 mm. Ideální pro komplexní obráběcí úlohy. Pro více informací o tomto stroji nás kontaktujte.
Přehled
- Výrobce: HELLER
- rok: 2019
- MODEL: MC 20
- typ aplikace: Frézování
- Země umístění: Polsko
- Typ stroje: Horizontální obráběcí centrum
- řídicí jednotka značky: SIEMENS
Technické informace - HELLER MC 20
Řídicí jednotka
- Značka řízení: SIEMENS
- Model řízení: 840D sl
Rozměry
- Výška stroje: 4000 mm
- Délka stroje: 5300 mm
- Hmotnost stroje: 13000 kg
Pohyb
- Počet os: 5
- Zdvih osy X: 800 mm
- Zdvih osy Y: 750 mm
- Zdvih osy Z: 800 mm
Technická specifikace
- Max. hmotnost nástroje: 12 kg
- Výkon vřetena: 34 kW
- Otáčky vřetena: 16000 RPM
Dodatečné informace
Pracovní oblast
Posuvné síly (X/Y/Z): 10,000 N
Rychlosti a dynamika
Rychlý posuv X/Y/Z: 60 000 mm/min
Zrychlení: X 7 m/s², Y 8 m/s², Z 6 m/s²
Vřeteno / obráběcí jednotka (HSK-A63)
Rozhraní nástroje: HSK-A63
Průměr vřetena v předním ložisku: Hloubka válečku: 70 mm
Řízení nástrojů
Typ zásobníku nástrojů: HSK-A63
Number of tool positions: 44
Maximální hmotnost nástroje při obsazení všech kapes: 6 kg
Maximální délka nástroje: 550 mm
Maximální průměr nástroje: při obsazení všech kapes 120/80/80 mm; při volných sousedních kapsách 150 mm
Minimální doba mezi třískami (VDI): cca 3,3-4,4 s
Rotační osy (A/B/AB)
Průměr otočného stolu (osa A/B): 520 mm
Průměr rušivého kruhu: Osa A 1260 mm; osa AB/B 800/900 mm
Rychlost: Osa A: 17 otáček za minutu; osa B/osa AB: 40/50 otáček za minutu
Rozlišení indexování: Osa A: 360 000 × 0,001°; osa B: 360 000 × 0,001°.
Přesnost indexování (VDI/DGQ 3441): Osa A 12 úhlových vteřin; osa B 10 úhlových vteřin
Měřicí systém
Systém měření polohy: Přímá, absolutní lineární stupnice
Instalační údaje
Napájení: 400 V / 50 Hz
Celková připojená zátěž: cca 27-30 kVA
Potřeba stlačeného vzduchu: 4,5-6 barů
Doplňkové vybavení
Stroj je ve velmi dobrém technickém stavu
K dispozici je kompletní servisní dokumentace
Speciální systém nakládání a vykládání
*Mezi uvedenými údaji a skutečnými hodnotami mohou být rozdíly, to by měl potvrdit obchodní zástupce.
