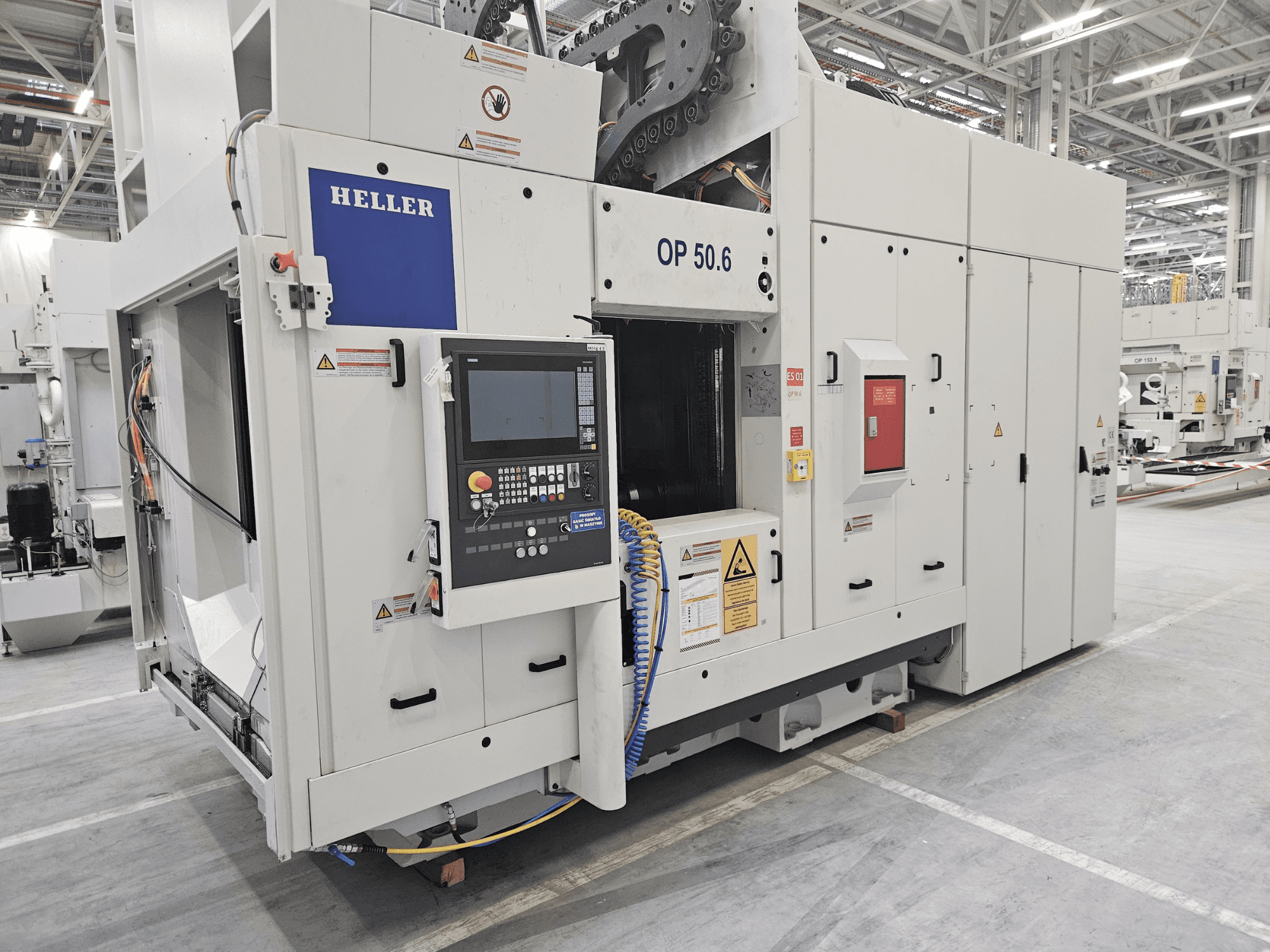

HELLER - MC 20PL-MIL-HEL-2019-00002

• Pracovní oblast:

  • Síly posuvu (X/Y/Z): 10,000 N

• Rychlosti a dynamika:

  • Rychlý posuv X/Y/Z: 60 000 mm/min

  • Zrychlení: X = 7 m/s², Y = 8 m/s², Z = 6 m/s²

• Vřeteno / obráběcí jednotka (HSK-A63):

  • Rozhraní nástroje: HSK-A63

  • Průměr vřetena v předním ložisku: 70 mm

• Řízení nástrojů:

  • Typ zásobníku nástrojů: HSK-A63

  • Počet nástrojových pozic: HSK HSK HSK HSK HSK HSK HSK HSK HSK HSK: 44

  • Maximální hmotnost nástroje při obsazení všech kapes: 6 kg

  • Maximální délka nástroje: 550 mm

  • Maximální průměr nástroje: 550 mm:

    • Při obsazení všech kapes: 120 / 80 / 80 mm

    • S volnými sousedními kapsami: max: 150 mm

  • Minimální doba mezi třískami (VDI): cca 3,3-4,4 s

• Rotační osa:

  • Osa A s průměrem otočného stolu: 520 mm

  • Průměr rušivého kruhu (osa A): 1260 mm

  • Rychlost osy A: 17 otáček za minutu

  • Rozlišení indexování: 0,5 mm: 360,000 × 0.001°

  • Přesnost indexování (VDI/DGQ 3441): 12 úhlových vteřin

• Měřicí systém: VDI (VDI/DDI) 2,5 mm: Přímá, absolutní lineární stupnice

• Pomůcky:

  • Napájení: Napájení: 400 V / 50 Hz

  • Celková připojená zátěž: cca 27-30 kVA

  • Potřeba stlačeného vzduchu: 4,5-6 barů

• Stav a dokumentace:

  • Stroj je ve velmi dobrém technickém stavu

  • K dispozici je kompletní servisní dokumentace

Další vybavení

• Speciální nakládací a vykládací systém
