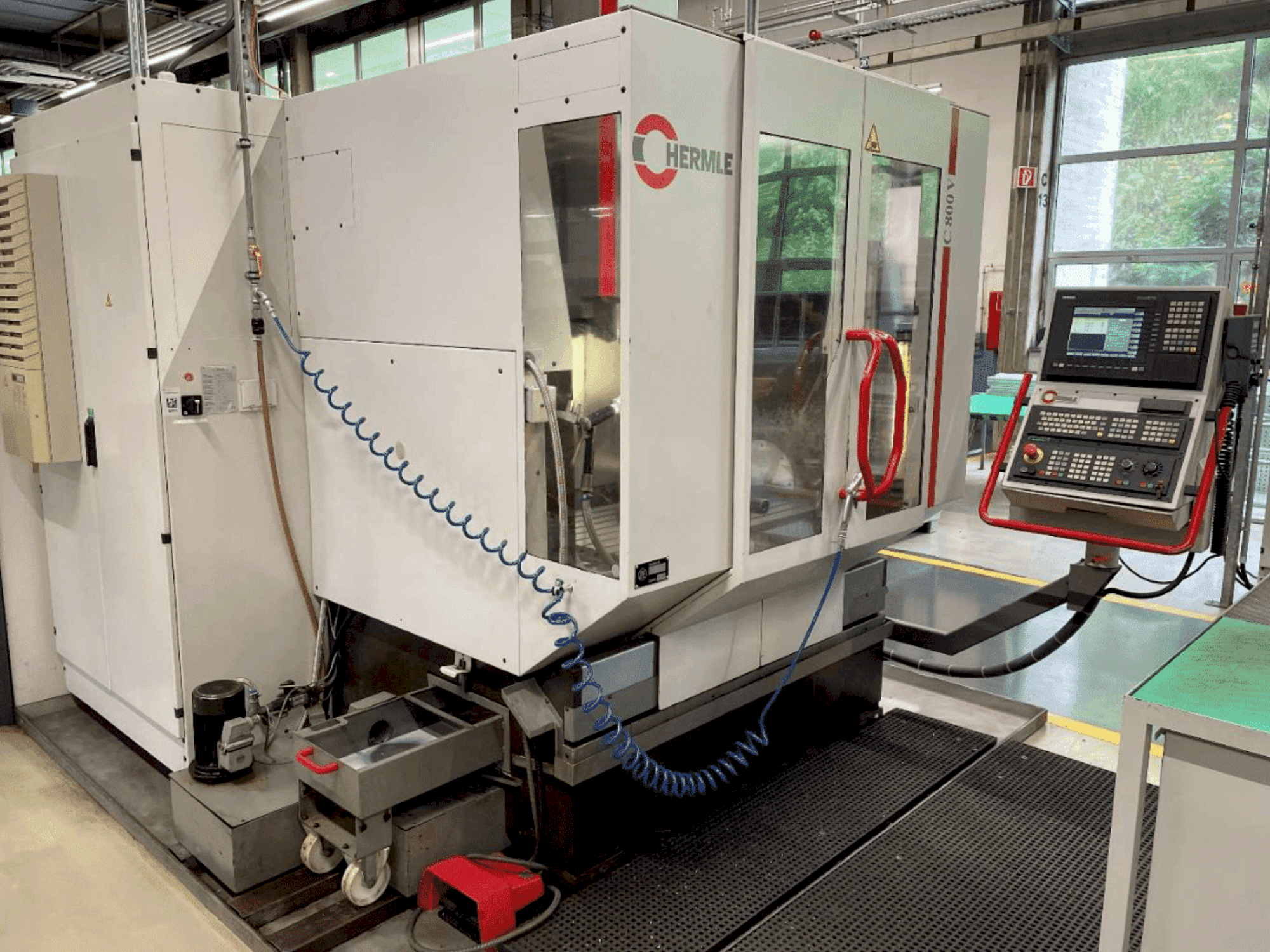

HERMLE - C800VDE-MIL-HER-1999-00003

Výhody stroje

Technické výhody stroje

• Nádrž na chladicí kapalinu: 300 l; 40 l/min při 3 barech

• Velikost stolu: pracovní plocha cca 1000 mm x 560 mm

• Potřeba místa: 4. 5 x 3. 3 m

• Dostupné jednotky: 2

Další informace

Stroj je stále pod proudem

Obrobky o hmotnosti až 1500 kg lze obrábět při maximální upínací ploše 1000 x 560 mm.
Výměník nástrojů s celkem 30 pozicemi zásobníku.

Zásobník chladicí kapaliny o objemu 300 litrů

Upínací stůl

1000 x 560 mm

Řídicí systém

Řízení dráhy na obrazovce Siemens S 840 D

Chladicí systém - mazání

Kapacita zásobníku chladicí kapaliny: 300 litrů

Průtok/tlak: 40 l/min při 3 barech

Automatické mazání - decentralizované s dávkovačem maziva

Pneumatika:

Přípojka stlačeného vzduchu p ≥ 6,0 barů

Spotřeba stlačeného vzduchu při 6,0 bar (standard): cca 9,0 Nm³/h

Spotřeba stlačeného vzduchu s přídavným ofukovacím zařízením při tlaku 6,0 bar:

+ cca 58 Nm³/h

Spotřeba stlačeného vzduchu s přídavným SF vřetenem při 6,0 bar:

+ cca 26 Nm³/h

Elektrický systém:

Provozní napětí: 400 V; 3 PH: 50 Hz

Řídicí napětí: 220 V AG; 24 V DC

Celková připojená zátěž (standardní stroj 8000 nebo 15000 ot./min.) 32 kVA

Celková připojená zátěž (s vnitřním přívodem chladicí kapaliny nebo jinými elektrickými možnostmi) 43 kVA

Průřez kabelu 16 mm²

Pojistkové jištění 63 A

Rozměry - Hmotnost

HERMLE C 800 V - včetně ochranného krytu (d x š x v) 2,70 × 2,21 × 2,93 m

Potřeba místa (d x š) 4,50 × 3,50 m

Celková hmotnost cca 7200 kg

Výměník sběracích nástrojů s 30 pozicemi v kruhovém zásobníku

Výkon motoru vřetena při 100% pracovním cyklu 10,5 kW

Rozsah otáček: Plynulá regulace otáček vřetena 20 ... 8000 ot/min

Držák nástrojů ISO 40 podobný DIN 2079

Hydromechanické upínání nástrojů, upínací síla při 8000 ot/min*' 11 kN

Upínání nástrojů: hydromechanické, upínací síla při 15 000 min* 9,3 kN

Průměr vřetena na předním ložisku: 70 mm

Pohon posuvu

Jednotlivé posuvové motory pro každou osu - třífázové (bezkartáčové):

Rozsah posuvu v ose X, Y a 2: ručně / programově řízený:

1 ... 2 000 / 30 000 mm/min.

Síla posuvu ve všech osách (při 80% pracovním cyklu): 8,000 N

Posuv v osách X-Y-Z: 35 m/min

Použití minerálního odlitku (8krát vyšší tlumení stroje), bez převodovky,

volitelná střecha, tlumič stlačeného vzduchu atd.

Osvětlení

Osvětlení stroje 2 halogenovými žárovkami > 500 luxů.

Pracovní rozsah

Podélná osa X: 800 mm

Příčná osa Y: 600 mm

Vertikální osa Z: 500 mm mm

Měřicí systém

Přímé měření X, Y, Z:

Rozlišení 0,1 µm

Vstupní jednotka 0,1 µm

Přírůstek 0,1 µm
