HOLROYD - 3EX-RBE-OTH-OTH-1999-00001

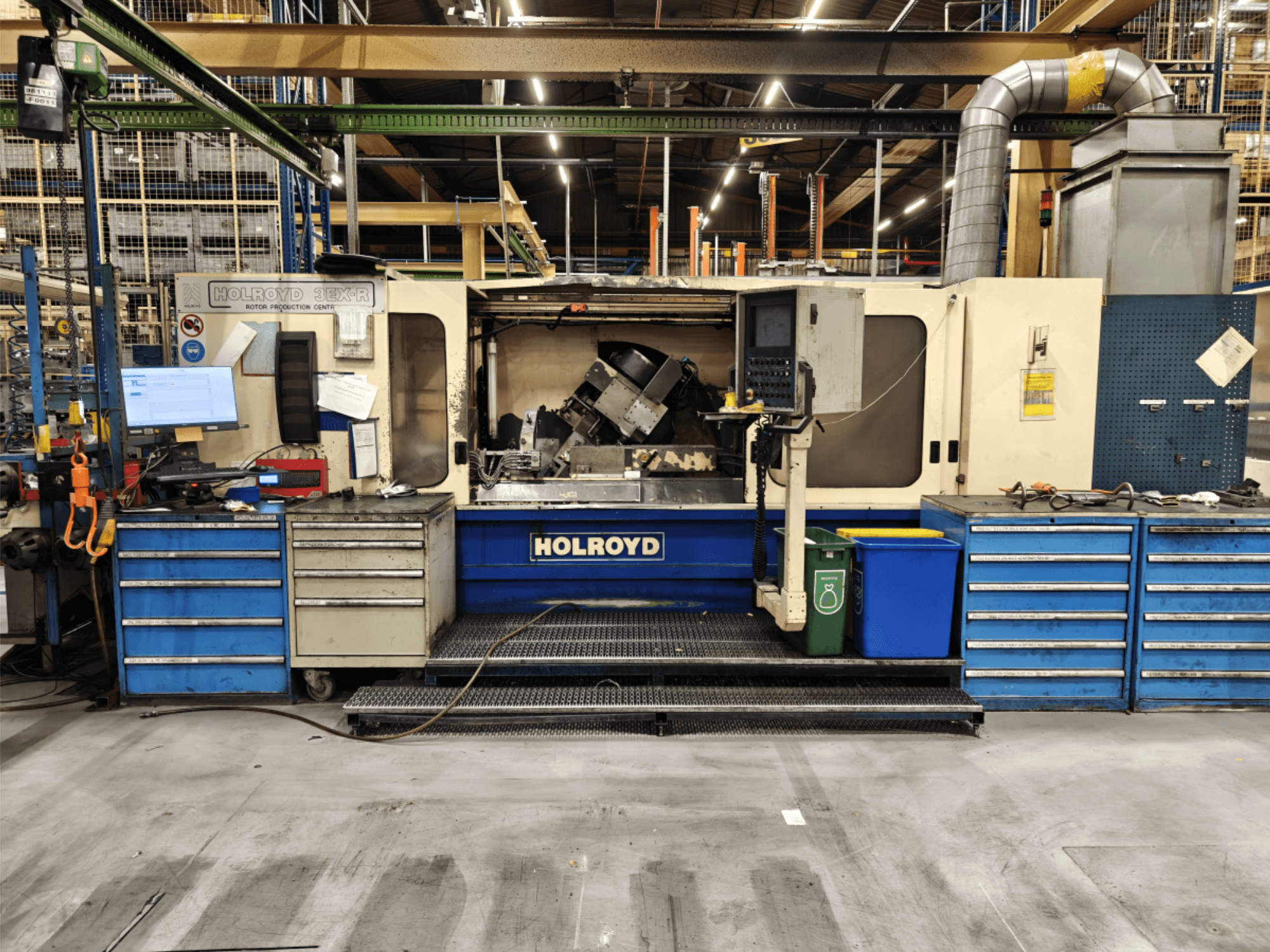

Typ stroje: Holroyd 3EX-R CNC centrum pro výrobu rotorů

Maximální obrobený průměr: 350 mm

Minimální obrobený průměr: 100 mm

Maximální délka (od sklíčidla pracovního vřetena ke středu koníka): 1: 1550 mm

Maximální zdvih převodovky pracovní hlavy: 1,5 m: 1160 mm

Maximální délka (čelo pracovního vřetena po osu frézovacího vřetena): 10 mm: 1363 mm

Minimální vzdálenost (čelo pracovního vřetena k ose frézovacího vřetena): 1363 mm: 203 mm

Maximální vzdálenost (od osy pracovního vřetena k ose frézovacího vřetena): 2,5 m: 460 mm

Minimální vzdálenost (od osy pracovního vřetena k ose frézovacího vřetena): 460 mm: 160 mm (šířka vřetena)

Rozsah vedení: 10-2000 mm

Rozsah rychlostí posuvu (podél šroubovice): 25-1000 mm/min

Rychlost posunu (v ose): 10 000 mm/min

Rychlost rychlého posuvu (přívod): 10 mm/min: 4 000 mm/min

Otáčky vřetena obrobkové hlavy: 0,5-5 ot/min.

Zdvih koncového vřeteníku: 150 mm

Rozsah otáček frézovacího vřetena: 50-500 OTÁČEK ZA MINUTU

Maximální průměr frézy: 400 mm

Doporučený průměr frézy: 400 mm 250 mm

Maximální šířka frézy: 250 mm 160 mm Doporučená šířka řezáku

Rozhraní frézovacího vřetena: ISO 50 typ "B" ("ANSI")

Nastavení úhlu frézovacího vřetena od vodorovné polohy: $0\pm55^{\circ}$

Opakovatelnost polohy posuvu: 0,005 mm

Přesnost dělení stroje (na průměru 250): 0,010 mm

Přesnost vedení stroje (na 300 mm): 0,010 mm

Výkon motoru pohonu frézy: 63 KW (1500-2500 ot./min.)

Přibližná hmotnost (pouze stroj): 13,000 kg

Přibližná podlahová plocha: $7 700 \krát 6 670$ mm

Elektrické napájení: (odchylka maximálně +/- 6 % od jmenovité hodnoty)

Included Features: Frézování ve stoupání, víceprůchodový frézovací cyklus, kuželové řezání, vybavení frézami z tvrdokovu, hydraulický koník, recirkulační filtrační jednotka, automatický mazací systém, kalibrované recirkulační kuličkové vodicí šrouby, osvětlení stroje, klimatizovaná ovládací skříň.

CNC řízení: Uzavřený systém navržený firmou Holroyd s 3,5" zásobníkem kotoučů a automatickou diagnostikou.
