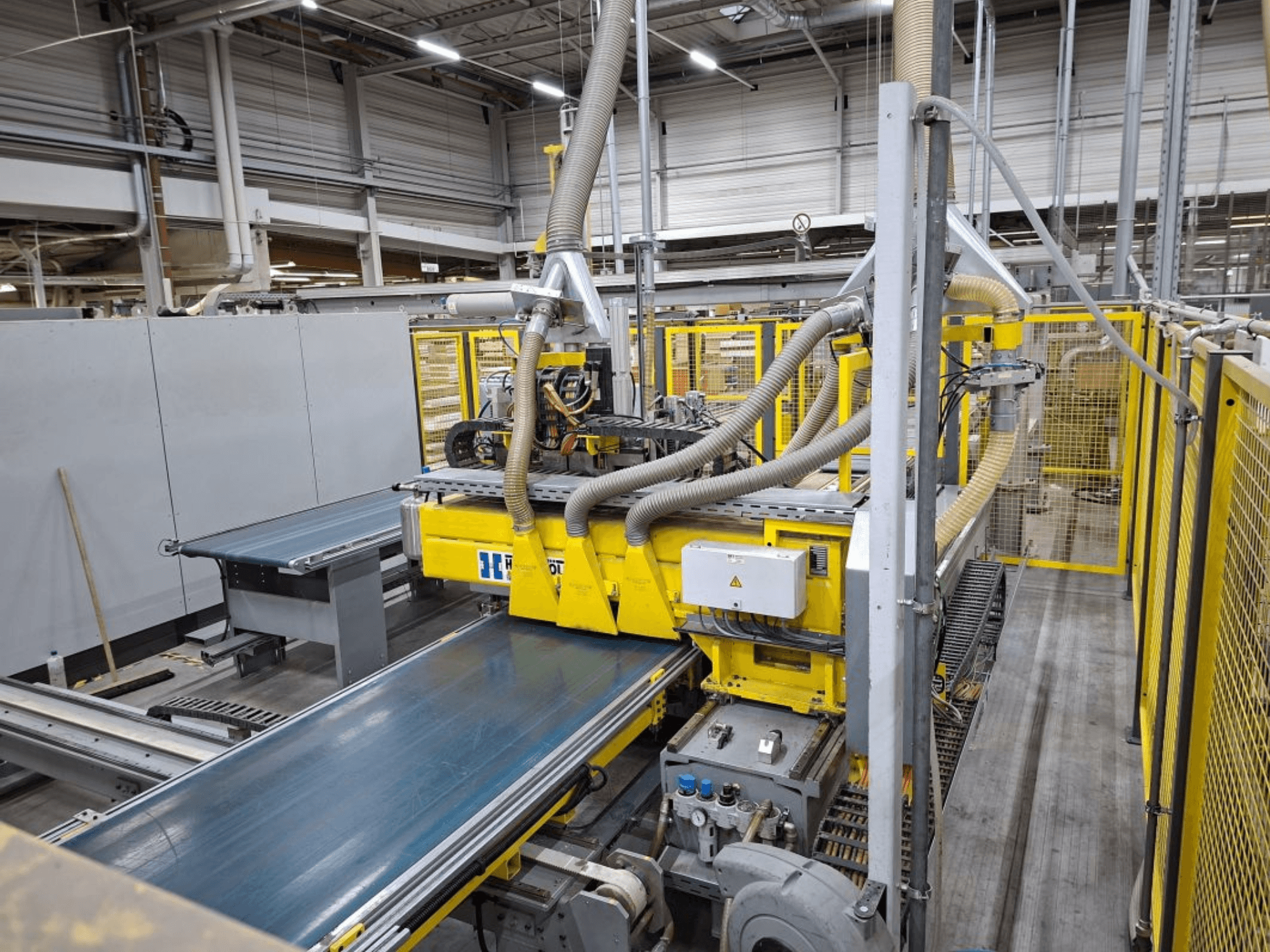

Tato vrtná souprava Hüttenhölscher byla vyrobena v roce 2010. Je vybavena sekvencí funkcí řízenou počítačem pod operačním systémem Windows 7, TwinCAT a použitým vrtacím systémem se šestistanovištním nakládacím portálem. Souprava obsahuje 2osý portálový robot, osy Y/Z se servomotory a dráhu pojezdu osy Y 8500 mm, osy Z 1500 mm. Má také sací příčník se čtyřokruhovým přívodem vakua. Pro více informací o tomto stroji nás kontaktujte.
Přehled
- Výrobce: Hüttenhölscher
- rok: 2010
- MODEL: Drilling rig
- typ aplikace: Vrtání a vrtání (dřevo)
- Země umístění: Německo
- Typ stroje: Vícevřetenová vrtačka
Dodatečné informace
Použitý vrtací systém sestávající ze šestistanovištního nakládacího portálu
2osého portálového robota
Osy Y/Z se servomotory
Vzdálenosti pojezdu: Osa Y 8500 mm, osa Z 1500 mm
Sací příčník se čtyřokruhovým přívodem vakua
Vytváření vakua pomocí ejektoru
Délka: 300 - 2250 mm
Šířka: 350 - 710 mm
Tloušťka: 16 - 25 mm
Výška stohu: 25 - 25 mm Max. 1000 mm (60 dílů) včetně ochranné desky
Vrtací zařízení: Dva 16-ti vřetenové vrtací převody
Vyvolávací vřetena: 8000 ot/min.
Drážkovací pila (podpěra 1) pro řezání speciálních drážek zadní stěny
Pilový agregát s držákem nástrojů, regulace otáček pomocí frekvenčního měniče
2x frézovací vřeteno vpravo/vlevo na přední hraně (podpěra 1).
Základní rám jako svařovaná konstrukce s opracovanými šroubovanými plochami
Podpěru lze posouvat ve směru X pomocí servomotoru
Vrtací převodovka a=32 mm, nastavitelná pomocí frekvenčního měniče, vrtací sklíčidlo Ø 10h7 s korunkovým šroubem
4 odkládací stanice
1 stanice pro opření ruky / automatické - ruční podávání
1 stanice pro odebírání / automatické - ruční odebírání
Podlahový válečkový dopravník / podávání stohů
4 linky válečkového dopravníku: šířka 930 mm x délka 3600 mm
AH 300 mm
Podávání / odebírání: ruční křížový vozík
Přepravní část: šířka 950 mm x délka 4100 mm
Integrovaný boční doraz
Ruční podávání
Ozubený pásový díl: šířka 900 mm x délka 2500 mm
Pneumatický zdvih pro pásové dopravníky s ozubenými koly
Pneumatické dvojité upínací válce, ovládané kuličkovým šroubem a servomotorem
Vrtací převodovka a=32 mm, nastavitelná pomocí frekvenčního měniče
Pneumaticky pilotně řízená pracovní poloha
Přenosový člun: Ozubený pásový díl 900 mm široký x 2500 mm dlouhý
Zpětná transportní sekce: šířka 950 mm x délka 4000 mm
Pneumatický doraz
Horizontální zdvih cca 2500 mm pomocí třífázového motoru.
Otáčení pomocí třífázového motoru o +/- 90°.
Vyprazdňovací stanice / automatické odebírání
Polohování dílů skříně pomocí snímače
Ochranný systém pro podávání
Ochranný plot 45 m se 3 přístupovými dveřmi
2 posuvné dveře pro podávání podlahových válečkových dopravníků
*Mezi uvedenými údaji a skutečnými hodnotami mohou být rozdíly, to by měl potvrdit obchodní zástupce.
