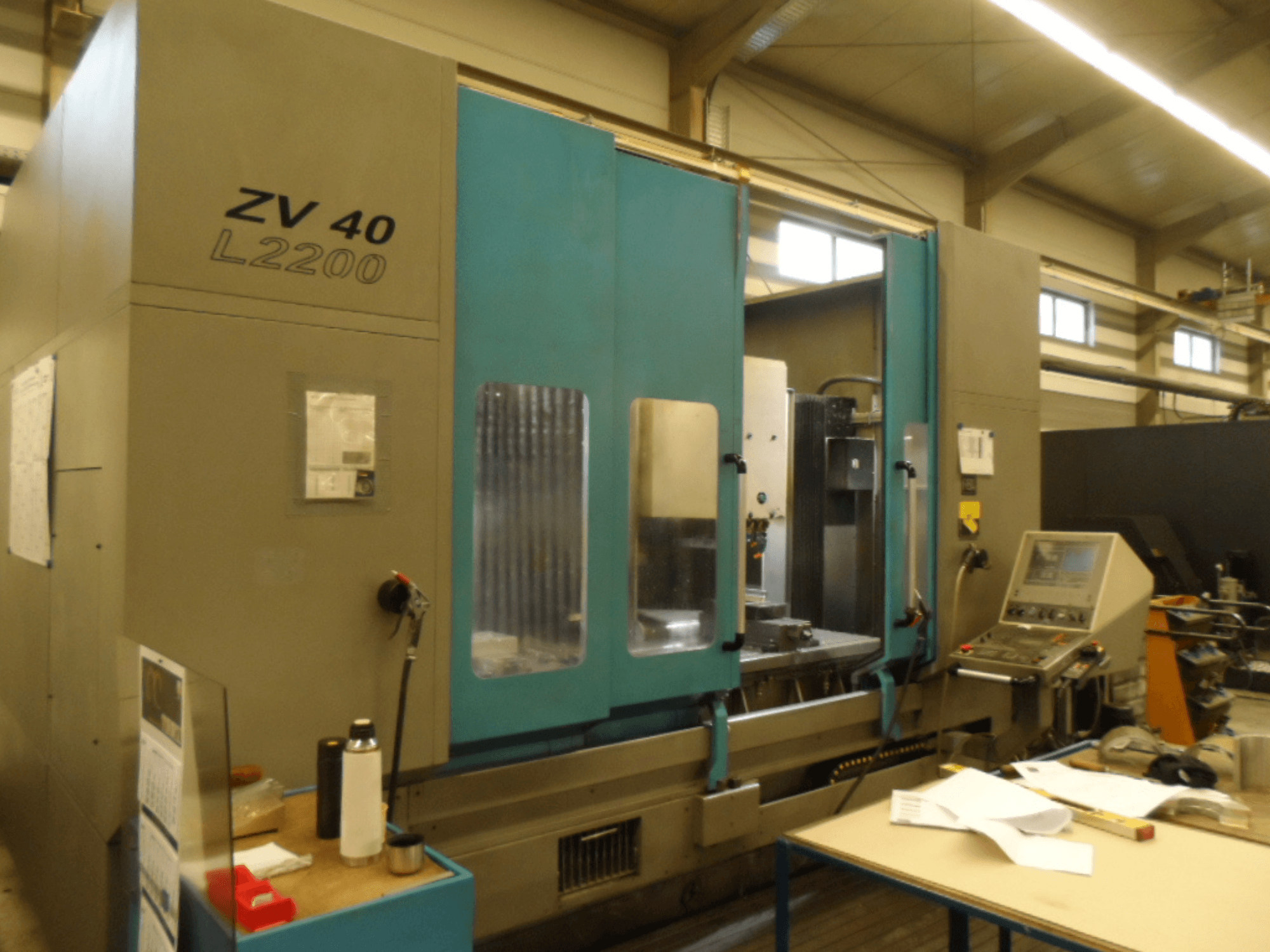

IBARMIA - ZV 40 L2200DE-MIL-IBA-2000-00001

- Pohyb osy X při obrábění na 2 stanicích (kyvadlová operace): 720 mm

- Zdvih osy Z (vertikální):: 600 mm (volitelně: 800 mm)

- Počet T-drážek: 5

- Velikost T-drážek: 18 mm

- Vzdálenost mezi T-drážkami: 125 mm

- Min./max. vzdálenost čela vřetena od stolu: 200 / 800 mm (volitelně: 1000 mm)

- Kužel nástroje / držák: SK40 - DIN 69871 (volitelně: HSK A-63 DIN 69893 nebo HSK A-80 DIN 69893).

- Tažný čep pro SK držák nástroje: DIN 69672

- Upínací síla držáku nástroje (SK): HSK A-63: 18000 N / HSK A-80: 28000 N).

- Vnitřní průměr ložiska: 80 mm

- Max. standardní otáčky vřetena: 6000 ot/min (volitelně: 4000 / 8000 / 10000 ot/min)

- Výkon motoru hlavního vřetena při 100 %: 28 kW (přerušovaný: 38,5 kW)

- Stálý výkon pro standardní konfiguraci od: 1500 ot.

- Max. točivý moment při 100 %: 178 Nm (přerušované: 245 Nm)

- Posuvná síla v ose X, Y, Z při 100 %: 13000 N (přerušovaná: 15600 N)

- Rychlost posunu v X, Y, Z: 30 m/min

- Maximální rychlost pracovního posuvu v X, Y, Z: 10 m/min

- Tolerance polohování Tp X(1000mm)-Y-Z: 0,015 mm

- Max. polohovací rozptyl Ps max.: 0,010 mm

- Měřící systém v X-Y-Z: 1,5 mm Lineární skleněná měřítka

- Frézovací kapacita v oceli (St 60): (60): 650 cm³/min

- Vrtací výkon v oceli (St 60): 1,5 min: Ø 60 mm

- Kapacita vrtání do oceli (St 60): M-36

- Počet nástrojových kapes: 24 (možnosti: 40 - 52)

- Maximální délka nástroje: 300 mm

- Maximální hmotnost nástroje: 10 kg

- Max. průměr nástroje (plný zásobník): 10 mm: 85 mm

- Max. průměr nástroje (volné sousední kapsy): 10 mm: 125 mm

- Vedení nástrojů: Náhodné

- Doba výměny nástroje: 1 hod: 3.5 s

- Doba výměny nástroje mezi třískami: 7 s

- Potřeba podlahové plochy: cca 17 m²

- Objem nádrže na chladicí kapalinu: 370 litrů

- Délka stroje (rozměr A): 4200 mm

- Struktura texturovaného laku (2 barvy): RAL 7037 / modrá 5012

- Elektrická přípojka: Elektrická přípojka: 55 kW

- Provozní napětí: 400 V / 50 Hz

- Přípojka stlačeného vzduchu: 400 V / 400 V / 400 V / 400 V / 400 V / 400 V / 400 V: 6 barů

- Výkon čerpadla chladicí kapaliny: 0,75 kW

- Standardní výbava: Vybavení: CE ochrana krytu stroje, dopravník třísek, nádrž chladicí kapaliny, lineární skleněné stupnice v osách X/Y/Z, vertikální vnitřní obložení podél osy X, osvětlení pracovního prostoru, automatické centralizované mazání, hydraulické vyvážení protizávaží vřetenové hlavy, automatické pneumatické čištění vřetena, mobilní ovládací panel, tuhé závitování (závitování bez kompenzačního sklíčidla).

- K dispozici je tovární volitelné vybavení: Vnitřní přívod chladicí kapaliny (IKZ), plný kryt stroje, dělící stěna pro kyvadlový provoz, dělící hlavy/rotační stoly pro 1 nebo 2 další osy stroje, dotyková sonda pro obráběcí nástroje, digitalizační systémy, systémy pro monitorování nástrojů, přenosné elektronické ruční kolo.

- v závislosti na požadavcích by bylo nutné vyměnit nebo opravit díly v ose Y.
