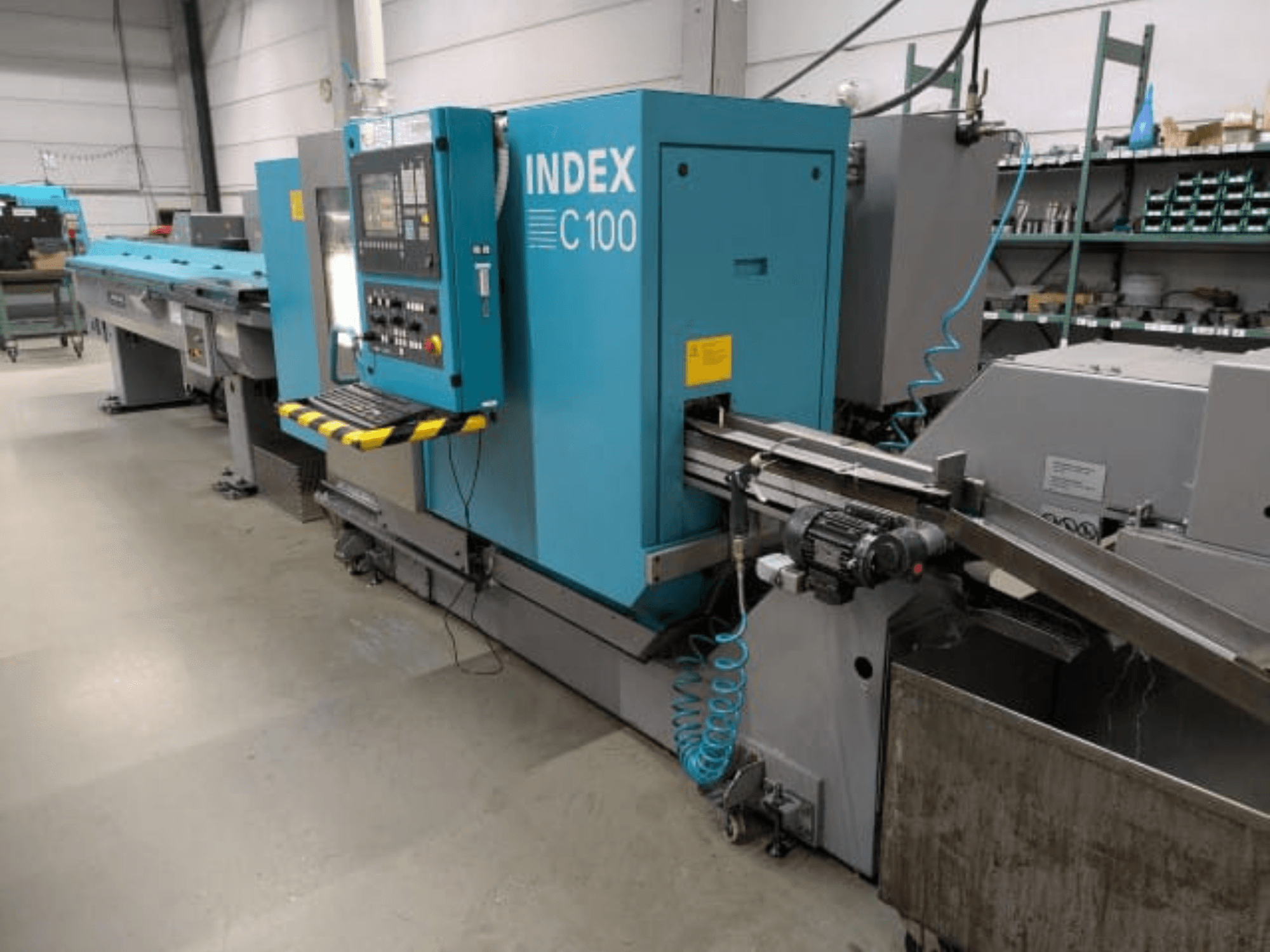

Index - C100DE-TUR-IND-2012-00002

- Rám stroje: Rám stroje z litiny ve svislém provedení

- Vodítka nosičů nástrojů: Desková vedení s vysokou tuhostí a tlumením

- Pohony os: Dvojitá nůžková kinematika pro nosiče nástrojů; technologie synchronního pohonu na střídavý proud

- Konstrukce vřeteníku: Tepelně symetrická konstrukce

- Hlavní vřeteno (D42): Maximální průměr tyče 42 mm, max. otáčky 7000 ot/min, průměr předního ložiska 75 mm.

- Výkon hlavního vřetena: 22/29 kW (při 100%/40% pracovním cyklu)

- Krouticí moment hlavního vřetena: 0,5 % (při 22 % výkonu) 50/65 Nm (při max. 100%/40%)

- Upínací válec hlavního vřetena: Dutý upínací válec D42/14 pro upínání kleštin nebo sklíčidel, hydraulický provoz, zdvih 12 mm, upínací tlak 8/80 bar, max. tah 34 kN, max. tah 34 kN

- Pohon osy C (hlavní a protivřeteno): Dutý hřídelový motor, úhlový měřicí systém na vřetenu, rozlišení 0,00014 stupně, rozptyl opakovatelnosti Psmax = 0,01 stupně.

- Upínací jednotka hlavního vřetena: Upínací jednotka s jedním tlakem, nastavitelná v rozsahu 8 až 75 barů.

- Protivřeteno (D42): Průměr vřetenové hlavy 5 (DIN 55026 a ISO 702), max. průměr tyče 42 mm, max. otáčky 7000 ot/min, průměr kleštinového sklíčidla 110 mm, průměr předního ložiska 75 mm.

- Výkon protivřetena: 16,5/19 kW (při 100%/40% pracovním cyklu)

- Točivý moment protivřetena: 1,5 % (při max: 32/43 Nm (při max. 100%/40%)

- Posuvy protivřetena (osa Z): Střídavý motor a pohon kuličkovými šrouby, pracovní dráha 500 mm, rychlý posuv 60 m/min, zrychlení 10 m/s^2, posuvový tah 3000 N

- Upínací válec protivřetena: Dutý upínací válec D42/14, hydraulický provoz, zdvih 12 mm, upínací tlak 8/80 bar, max. tah 34 kN, max. tah 34 kN.

- Upínací zařízení protivřetena: Upínací zařízení s jedním tlakem, nastavitelné v rozsahu 8 až 75 barů.

- Nosič nástrojů 1: pojezd v ose X 70 mm (rychlost 30 m/min, ak. 9 m/s^2, posuvná síla 3000 N); pojezd v ose Z 250 mm (rychlost 60 m/min, ak. 9 m/s^2, posuvná síla 3000 N); pojezd v ose Y 70 mm (rychlost 15 m/min, ak. 5 m/s^2, posuvná síla 3000 N). Věž 1 s 10 stanicemi, paralelní upínání stopek D25x48 (DIN 69880), nástroje pod napětím na všech stanicích (výkon 4,2 kW, točivý moment 11 Nm, max. otáčky 8000 ot/min).

- Nosič nástrojů 2: pojezd v ose X 70 mm (rychlost 30 m/min, ak. 9 m/s^2, posuvná síla 3000 N); pojezd v ose Z 400 mm (rychlost 60 m/min, ak. 9 m/s^2, posuvná síla 3000 N); pojezd v ose Y 70 mm (rychlost 15 m/min, ak. 5 m/s^2, posuvná síla 3000 N). Věž 2 s 10 stanicemi, paralelní upínání stopek D25x48 (DIN 69880), nástroje pod napětím na všech stanicích (výkon 4,2 kW, točivý moment 11 Nm, max. otáčky 8000 ot/min).

- Nosič nástrojů 3: pojezd v ose X 125 mm (rychlost 30 m/min, akcelerace 10 m/s^2, posuvová síla 3000 N). Věž 3 s 10 stanicemi, paralelní upínání stopek D25x48 (DIN 69880), nástroje pod napětím na všech stanicích (výkon 4,2 kW, točivý moment 11 Nm, max. otáčky 8000 ot/min).

- Řídicí systém: Řízení INDEX C200-4D (modulární víceprocesorové řízení integrované se Simodrive 611 / Sinumerik 840D), uživatelská paměť CNC až 6 MB, Ethernet 10/100 Mbps.

- Obrazovka ovládacího panelu: 26 cm barevná plochá obrazovka TFT, membránová klávesnice v rozložení XYZ, výchozí jazyk zobrazení holandština

- Napájení stroje: 400 V, 50 Hz, připojený výkon 49 kVA, jmenovitý proud 70 A, záložní pojistka max. 100 A

- Chladicí systém: Centrální vodní rozhraní pro vřetena a ovládací skříň, jmenovitý čistý chladicí výkon jednotky 8 kW (50 Hz/400 V).

- Kryt stroje: INDEX standard tyrkysová RAL 5018 na předním posuvném krytu (nerezová konstrukční ocel), prachově šedá RAL 7037 na rozváděčích/skříních na kapaliny a dopravníku třísek.

- Upínací sklíčidlo (hlavní vřeteno): (SK42BZI/900 442...).

- Upínání protivřetena: Ortlieb Power Chuck KSFI 40-054 s koncovým dorazem včetně přívodu chladicí kapaliny.

- Manipulace s obrobkem: Obráběcí jednotka portálového typu s ovládaným chapadlem (pneumatické otáčení/uchopení), max. průměr obrobku 8-42 mm, max. hmotnost 2 kg, max. délka zbytku 150 mm.

- Dopravník hotových dílů: Dopravník ve standardním provedení se vyprazdňuje na pravé straně.

- Odstraňování třísek: Dopravník třísek v závěsném provedení, výška výsypu 840 mm, se samostatnou nádrží na chladicí kapalinu a zesíleným zdvihacím čerpadlem (100 l/min).

- Systém chladicí kapaliny: Připraveno pro emulzi, nízkotlaké čerpadlo (8 barů / 80 l/min), středotlaké čerpadlo (20 barů / 30 l/min), základní systémová nádrž 600 l s rozhraním Profibus, systém mikrofiltrů chladicí kapaliny (kompaktní pásový filtr typu KF150, průtok 150 l/min emulze / 120 l/min oleje).

- Filtr Web: Typ PN 100 / 100-540, velikost záchytu 50 µm - 60 µm, šířka 540 mm, délka 50 m.

- Nosné ventily nástrojů: Vysokotlaké ventily chladicí kapaliny do 80 barů pro nosiče nástrojů 1, 2, 3.

- Příprava pro odsávání: Pro připojení odsávání chladicí mlhy/filtrů, průměr potrubí 200 mm, výkon cca 600 m3/h.

- Doplňkové funkce: Funkce Transmit/Tracyl pro čelní/obvodové frézování na C200-4D, MBL 42-65 nástavce pro řízení 840D.

- Zásobník pro vkládání tyčí: Zásobník tyčí INDEX MBL 42/3700, výška vřetena 1010 mm, šířka odkládací plochy tyčí 390 mm, průměr tyčí 10 - 42 mm, max. délka tyčí 3644 mm, včetně výklopné podpěry tyčí s metrickou stupnicí, tyčového posuvu 20D (délka 1400 mm) a opracovaných vodicích prvků 22-42 mm.
