Index - G 200 RATIO LINEDE-TUR-IND-2006-00003

• Osa C na hlavním vřetenu a vedlejším vřetenu

• Elektronická převodovka

• Přídavné rozhraní V24 RS232 v elektrické skříni

• Funkce Transmit / Tracyl

• Rozhraní MDE (zapnutí stroje, chod stroje, počítadlo dílů)

• Systém sledování kolizí Marposs (Brankamp) CMS100

• 3D model stroje pro kinematickou simulaci v systému CAM

• Chladicí jednotka elektrické skříně (2 jednotky)

• Hlavní vřeteno D65 s tažným upínáním kleštin HAINBUCH

• Vedlejší vřeteno D60 s tažným upínáním kleštin HAINBUCH

• Zastavovací zařízení

• Proplachování chladicí kapalinou vedlejšího vřetena (elektricky ovládaný uzavírací ventil)

• Nožní spínač

• Revolver (12 stanic) horní a dolní

• Poháněné nástroje na revolveru 1 a 2

• Řídicí funkce "synchronní koník" pro revolver 2

• Automatické posuvné dveře (hydraulicky ovládané)

• Průhledové okénko ROTOCLEAR

• Čerpadlo chladicí kapaliny 80 litrů / 8 barů

• Vysokotlaké čerpadlo 80 bar

• Vysokotlaká přípojka chladicí kapaliny pro suport 1 a 2 s elektromagnetickým ventilem

• Pistole na proplachování chladicí kapalinou

• Příprava pro připojení odsávacího a filtračního systému

• Rozhraní UNIMAG

• Provozní hodiny: cca 115 000 h

Doplňkové vybavení

• Portálová vykládací jednotka s NC řízeným chapadlem.

  • Prsty chapadla D4-45 mm a D40-65 mm

• Indexovaný dopravní pás

• Dopravník třísek (výkyvný pás), výška výsypu 1250 mm

• Vakuový rotační filtr KNOLL (pro použití s emulzí)

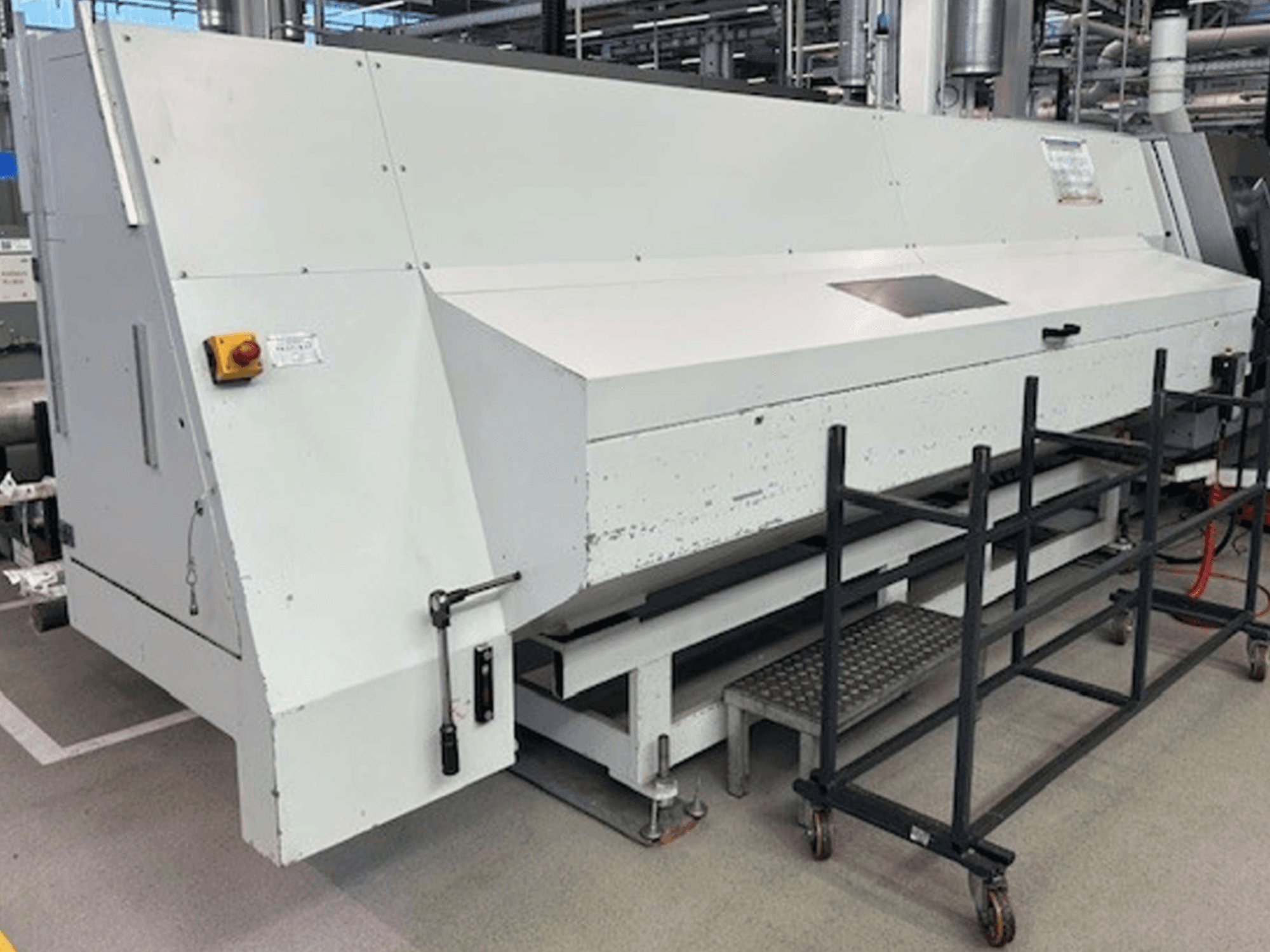

• Vícekanálový tyčový nakladač: Breuning / IRCO PROFImat 65.8 PR*270/8

  • Rok výroby: 2006

  • Kapacita tyče: až 3 m délky

  • Maximální průměr tyče: 1,5 m: D65
