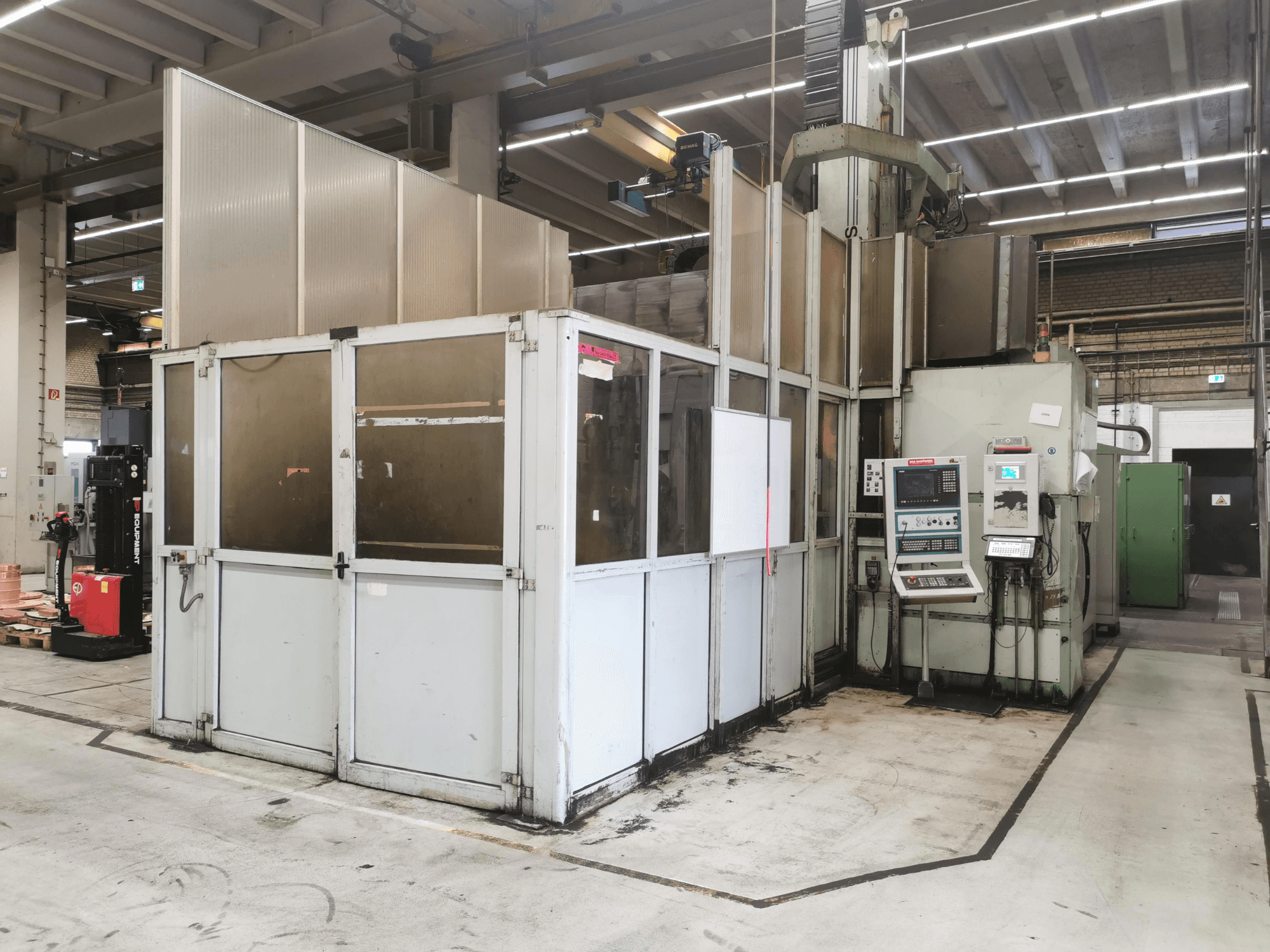

JOBS - Jomach 241DE-MIL-JOB-2007-00001

- Řídicí systém: Siemens Sinumerik 840D (verze softwaru 3.7 MMc 103, NC-řízení JO'CAM)

- Provozní doba: 91 055,12 h

- Provozní doba vřetena: 34 019,20 h

- Zdvih osy X (podélný): 3 400 mm (+ 2 000 mm pro měniče palet)

- Zdvih osy Y (příčný): 2 500 mm

- Zdvih osy Z (vertikální): 1 250 mm

- Vzdálenost mezi sloupy: 2 200 mm

- Osa C (otočná hlava – první otáčení): ±400°

- Osa A (otočná hlava – druhá rotace): 220° (±110°)

- Minimální krok polohy lineárních os (X-Y-Z): 0,001 mm (0,00004 palce) / 0,0005 mm

- Minimální krok polohy úhlových os (C-A): 1° (6 000 Nm)

- Rychlost lineárních os (X-Y-Z): 5 až 16 000 mm/min

- Rychlost úhlových os (C/A): 50 / 30 stupňů/s

- Kužel vřetena: HSK-A-63

- Otáčky vřetena: 500–4 000 ot./min

- Výkon motoru vřetena S6 (S1): 25 kW / 17 kW (15 kW) / 20 kW / 18,5 kW (15 kW) / 47 kW (39 kW)

- Typ motoru vřetena: Siemens typ DMR 160.AS.4.FFS

- Otočný bod hlavice: 250 mm

- Rozměry pracovního stolu: 3 000 × 1 500 mm

- Nosnost pracovního stolu: 12 000 kg

- Rozměry palety: 2 500 x 1 500 mm

- Nosnost palety: 8 000 kg

- Kapacita zásobníku nástrojů: 16 / 32 pozic (řetězový typ)

- Kapacita statického regálu JO'TOOL: 12 až 360 nástrojů

- Napájení: ~70 až 96 kVA

- Třífázové napájení: 380 V – 50 Hz / 480 V – 60 Hz

- Základní hmotnost stroje: 50 000 kg

- Rozměry stroje (zastavěná plocha): 11 000 mm x 7 000 mm / 11 200 mm x 6 400 mm

- Čerpadla stlačeného vzduchu / nádrž na chladicí kapalinu: Johnson (těsnicí materiál: Viton)

- Volitelné vybavení a příslušenství: Úhlová hlava, 2x vidlicové hlavy, zásobník hlav, 2x točivé hlavy, vřeteno s hlavou, vřeteno bez hlavy, 3-A uchycení hlavy, kompletní náhradní vřeteno, všechny nové nebo opravené motory os skladem, dokumentace zahrnující cca 4 složky (včetně návodů, faktur za opravy, k dispozici je zpráva o závadách z roku 2006)
