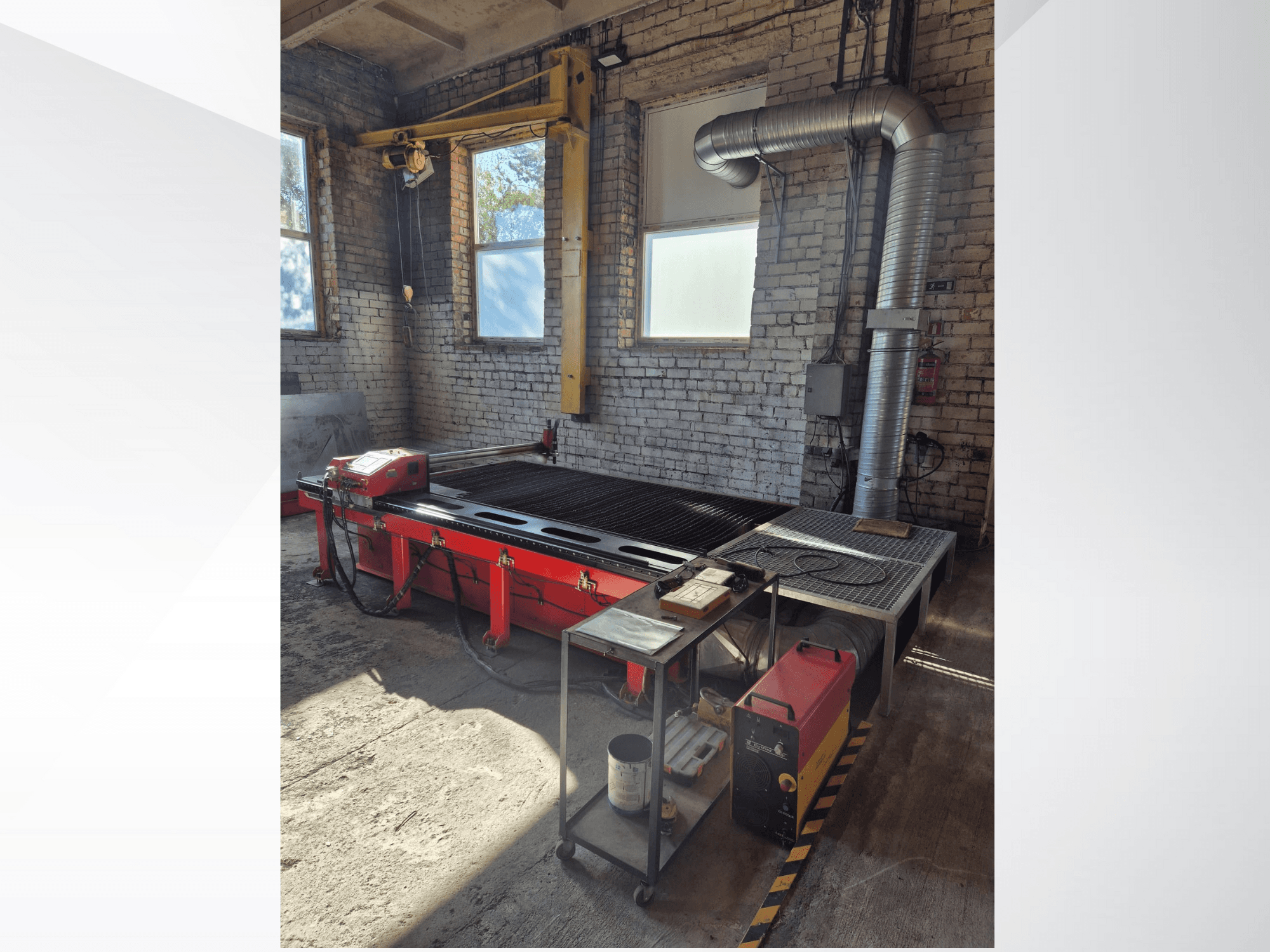

KOIKE - PNC-12 EXTREMELV-CUT-KOI-2015-00001

Další informace

• Osy: 2

• Efektivní řezná plocha: 1500 x 3000 mm

• Maximální tloušťka řezu: až 50 mm

• Rychlost pojezdu: 4000 mm/min

• Maximální řezná rychlost: 3000 mm/min

• Řízení: KOIKE D420

• Řídicí funkce: DIKE DIKE 1: Otáčení, zrcadlo, vnoření, obnovení, volba bodu propíchnutí

• CNC displej: 7" barevný, vícejazyčný

• Vstup dat: USB / MDI

• Formát programu: EIA

• Software: EIA, EIA, EIA, EIA, EIA, EIA, EIA: KOIKE PNC-CAM Expert V2E + licence FastCAM

• Předinstalované řezné vzory: 47 tvarů

• Import CAD: DXF, DWG

• Automatické hnízdění / sekvencování: Ano

• Motory: Krokové motory (X/Y), stejnosměrný motor pro zvedák hořáku

• Vstupní napětí: 1~ 200-240 V, 50/60 Hz

• Pohon X/Y: Hřebenový převod, lineární vedení

• Držák hořáku: Ø35 mm

• Počáteční ovládání výšky hořáku: Ano

• Ochrana proti kolizi hořáku: Ano

• Regulace výšky obloukového napětí: Ano (1:1 nebo 50:1)

• Zdroj plazmatu: Kjellberg CutFire 100i (100 A)

• Síťové napětí: 3~ 400V ±10%, 50 Hz

• Spotřeba energie: 16,6 kVA (100% pracovní cyklus)

• Řezný proud: 35-100 A

• Pracovní cyklus: 100 % při 100 A

• Rozsah řezání: 1-20 mm (doporučeno), max. 40 mm

• Tloušťka průrazu: až 20 mm

• Napětí naprázdno: 330 V DC

• Účinnost: 0,92

• Účiník: 0,97

• Chlazení: Chlazení: vzduchem (vestavěný ventilátor), plynové chlazení hořáku

• Přívod plynu: Vzduch, 5,5 baru, 220 Nl/min.

• Třída ochrany: 1: OCHRANA: IP21

• Hmotnost: 50 kg

• Rozměry: 710 x 280 x 590 mm

• Plazmový zdroj

• Řídicí jednotka

• Notebook s licencí FastCAM

• Plazmový stůl 3000 x 1500 mm (4 sací komory)

• Ventilační jednotka s výstupy

• Zvedák - nosnost 500 kg

• Pístový kompresor 5,5 kW, 270 l, 10 barů

• Sušička vzduchu 1500 l/min

• Zvedací magnet a uchopovač plechů

• Trysky, elektrody a náhradní díly
