KOMAX - Alpha 433 LDE-OTH-KOM-2008-00001

Komax ADS 123 (skříň na kabely)

• Výrobce: Komax France

• Napájení: 3 × 400 V (3P+N)

• Frekvence: 50–60 Hz

• Maximální příkon: 5 500 VA

• Tlak vzduchu: 4–6 bar

Chladicí jednotka Cosmotec

• Výrobce: Cosmotec

• Model: XVA36 03 320

• Frekvence: 50/60 Hz

• Proud: 0,51 A

Schunk KM-CFK-564MF (svařovací modul 1)

• Výrobce: Schunk

• Model: KM-CFK-564MF

• Rok výroby: 2012

• Jmenovitý výkon (50 % pracovní cyklus): 120 kVA

• Jmenovité primární napětí: 500 V

• Jmenovitá frekvence: 1000 Hz

• Výkon na výstupu: 43 kVA

• Sekundární pracovní proud (50 % pracovní cyklus): 15,6 kA

• Sekundární zkratový proud: 120 kA

• Napětí v otevřeném obvodu na sekundární straně: až 8 V

• Síla elektrody: 31–187 daN

• Hmotnost: 180 kg

Schunk KM-CFK-564MF (svařovací modul 2)

• Výrobce: Schunk

• Model: KM-CFK-564MF

• Rok výroby: 2012

• Jmenovitý výkon (50 % pracovní cyklus): 120 kVA

• Jmenovité primární napětí: 500 V

• Jmenovitá frekvence: 1000 Hz

• Výkon na výstupu: 43 kVA

• Sekundární pracovní proud (50 % pracovní cyklus): 15,6 kA

• Sekundární zkratový proud: 120 kA

• Napětí v otevřeném obvodu na sekundární straně: až 8 V

• Síla elektrody: 31–187 daN

• Hmotnost: 180 kg

Rozsah systému:

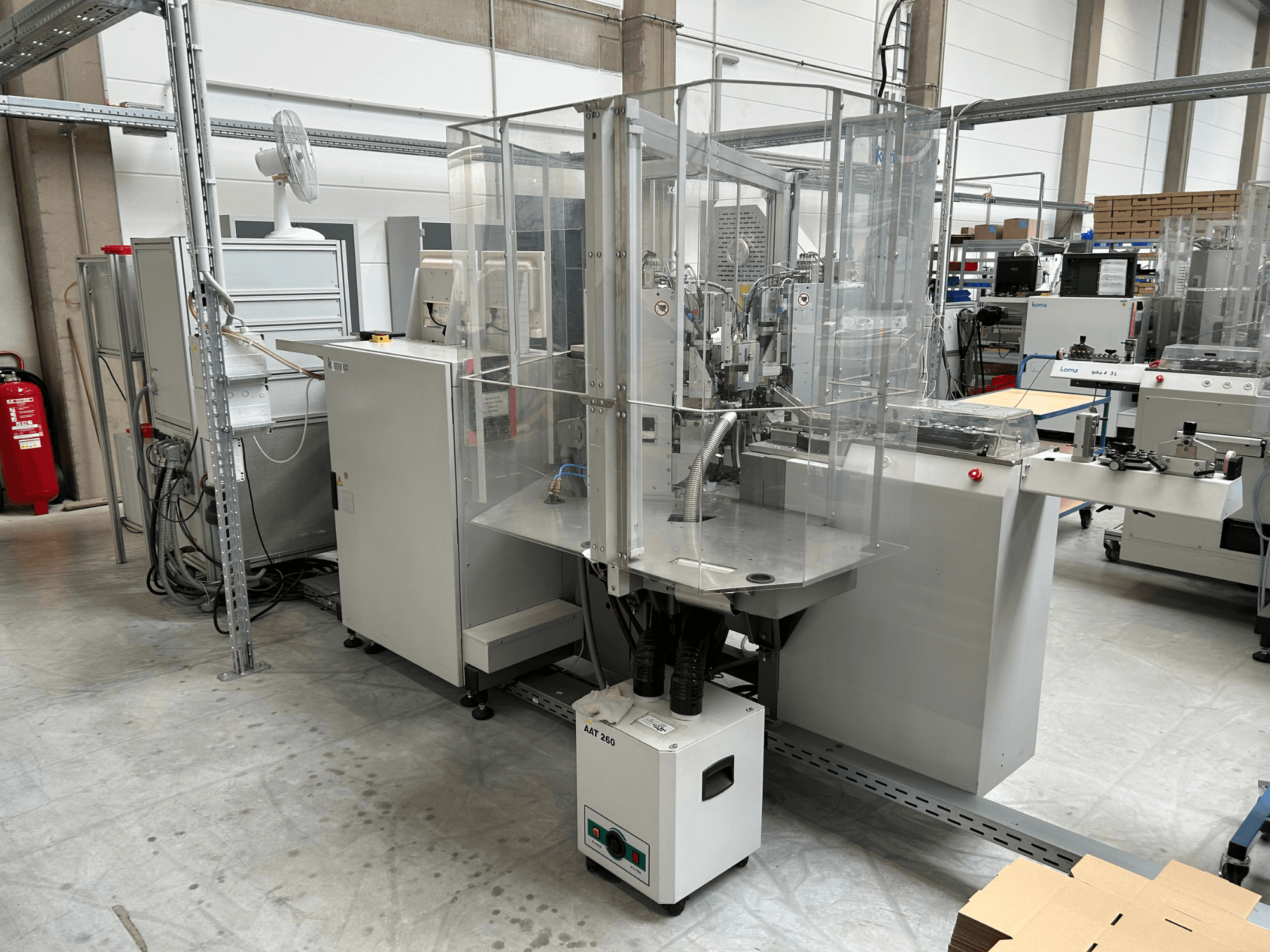

• Plně automatický stroj Komax Alpha 433 L

• Zásobník drátu Komax ADS 123

• Bezpečnostní kryt

• Odsávací systém (AAT 260)

• Pracovní počítač a řídicí jednotka

• Různé lisovací a zpracovatelské moduly, volitelné

• Další volitelné příslušenství k dispozici na vyžádání

Použití:

• Systém je v provozuschopném stavu a byl používán k automatickému zpracování kabelů, včetně řezání, odizolování, krimpování a svařování

• Všechny systémy jsou v současné době stále napájeny a plně funkční
