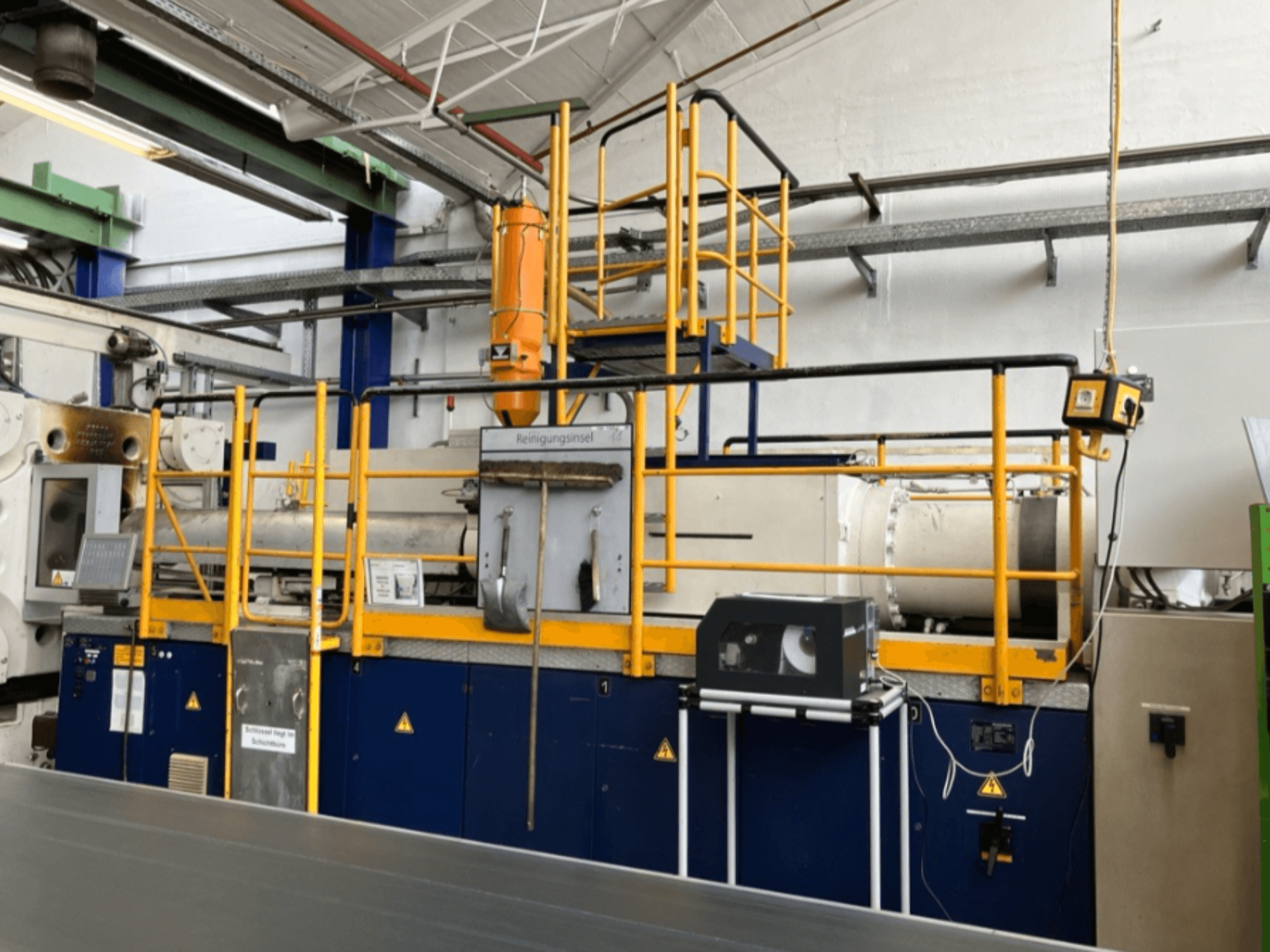

Krauss Maffei - 1000-8000 MDE-INJ-KRA-1997-00005

• Vstřikovací jednotka

  • Otáčky šneku: 92 ot/min

  • Stupně rychlosti vstřikování:

    • 25% → 23 mm/s

    • 50 % → 46 mm/s

    • 75 % → 69 mm/s

    • 100% → 92 mm/s

  • Měření zdvihu vstřikování: 200 mm

  • Dávkovací zdvih: cca 465 mm

  • Mezní vstřikovací tlak: 185 bar

• Hydraulický systém

  • Diferenční tlak čerpadla: 10 bar

  • Tlakové okruhy: 1:

    • Hlavní tlak: 250 bar

    • Vstřikovací tlak: 185 bar

    • Hydraulický okruh: 150 bar

    • Sekundární tlak: 120 bar

    • Pomocný tlak: 50 bar

  • Pokles uzavíracího tlaku: přibližně 4-6 bar/min.

  • Rozsahy tlaku v proporcionálním ventilu:

    • Minimální: 50 bar

    • Maximální: 50 50: 50 50: 50 50: 50 50: 50 50 150 bar

  • Otáčky vřetena: 92 ot/min

• Systém ohřevu

  • Počet topných zón: 9

  • Příklady výkonu ohřívače válců: 1: 9100 W, 8200 W, 6200 W, 5200 W, 2400 W, 650 W, 300 W

  • Zaznamenaná provozní napětí: 230 V, 220 V, 380 V

  • Odchylka přesnosti teploty: cca. -1 K až +2 K

• Údaje důležité pro stav / údržbu

  • Tolerance seřízení stroje: <0,2 mm/m

  • Vyrovnání vstřikovací jednotky: 0,0 mm podélná odchylka

  • Odchylky upínací jednotky: +0.3 / -0.4 / +0.3

  • Stav hydraulického oleje:

    • Třída čistoty ISO: 16/14/11

    • Obsah vody: <0,1 %

    • Viskozita při 40 °C: cca 45 mm²/s

    • Viskozita při 100 °C: cca 6,6 mm²/s

    • Index viskozity: cca 99

    • Úroveň znečištění částicemi: nízká (laboratorní zpráva)

• Stav údržby (zdokumentovaná práce)

  • Provedená elektrická kontrola

  • Provedená mechanická údržba

  • Provedena kontrola hydraulických hadic

  • Provedena analýza oleje

  • Provedená měření vibrací

  • Provedení kalibrace a seřízení

  • Provedena kontrola seřízení stroje

• Hodiny: 111,569

Další vybavení

• Robot: REMAK RE-CNC

  • Skládání v ose C: 90°

  • Otáčení v ose A: 90°

  • Otáčení v ose B: 270°

  • X: 1000 mm

  • Y: 1400 mm

  • Z: 3500 mm
